H4WMM16J50 — чотирилінійний гідророзподільник прямої дії з ручним важелем, типорозмір 16, плитний монтаж. Витрата до 300 л/хв, робочий тиск 35 МПа (350 бар) на лініях P, A і B та 25 МПа (250 бар) на зливі.
Золотник J визначає поведінку апарата. У нейтралі A і B сполучені з баком, а P перекритий. Шток (або вал гідромотора) вільний, тиск у напірній лінії зберігається для інших споживачів. Це головна відмінність між виконаннями однієї серії — корпус, приєднувальні розміри й важіль однакові, різний лише золотник.
Виконання без літери F — з пружинним поверненням: щойно оператор відпускає важіль, золотник сам стає у вихідне положення. Рух триває рівно доти, доки важіль утримують.

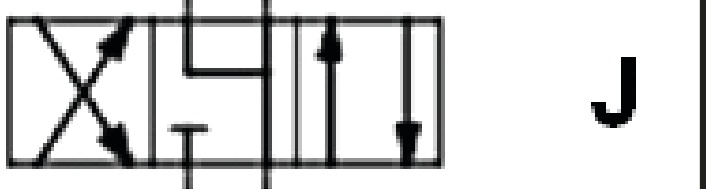

Гідравлічна схема
Рядок золотника J з таблиці символів Oleodinamica Mozioni.
| Код замовлення | H4WMM16J50 |
| Типорозмір | 16 (NG16, ISO 4401-07, CETOP 07) |
| Виконання | 4/3, ручний важіль, з пружинним поверненням |
| Золотник | J |
| Максимальна витрата | 300 л/хв |
| Робочий тиск P, A, B | 35 МПа (350 бар) |
| Робочий тиск T | 25 МПа (250 бар) |
| Виконання за тиском | H — 35 МПа (350 бар); базове виконання серії — 31,5 МПа |
| Керування | важіль, з пружинним поверненням |
| Розташування важеля | з боку порту A |
| Робоча рідина | мінеральна олива HLP/HV |
| Маса | 8,9 кг |
| Корпус | лиття, фосфатована поверхня |
| Виробник | Oleodinamica Mozioni, Італія |
| Гарантія | 12 міс |
Габаритне креслення
Приєднувальні розміри типорозміру 16 (ISO 4401-07). Повний паспорт серії (PDF) — у вкладці «Файли».
Як читається код
- H — виконання на 35 МПа (350 бар)
- 4 — чотирилінійний (порти P, T, A, B)
- WMM 16 — типорозмір 16, ручний важіль
- J — тип золотника
- 50 — номер серії (приєднувальні розміри незмінні)
- без літери F — пружинне повернення у вихідне положення
Застосування
Золотник J беруть там, де потрібна вибіг гідромотора без гальмування і робота в контурі, де від того самого насоса живиться ще один апарат.
Що варто врахувати
- Монтажна плита в комплект не входить — замовляється окремо під типорозмір 16.
- Тиск на зливі T обмежений 25 МПа (250 бар) — злив має йти в бак напряму, без глухих ділянок.
- Важіль стоїть з боку порту A; виконання з важелем із боку B (літера L у коді) — під замовлення.
Чим цей розподільник відрізняється від електромагнітного?
Тут немає котушок і живлення: золотник рухає важіль. Це простіше й дешевше, не боїться зникнення напруги, але керується тільки з місця.
Чи можна зафіксувати важіль у робочому положенні?
Ні. Це виконання з пружинним поверненням: щойно важіль відпускають, золотник стає у вихідне положення. Фіксатор — це виконання з літерою F у коді.
Чи стане апарат на плиту іншого виробника?
Так, якщо плита має приєднувальну поверхню ISO 4401-07 (NG16, CETOP 07) — це загальний стандарт для плитного монтажу.
