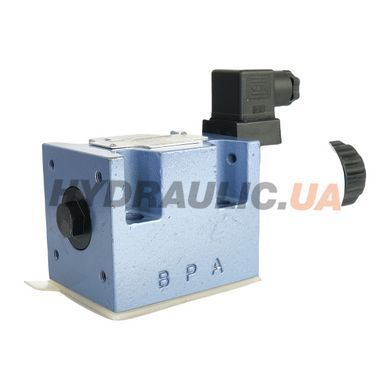

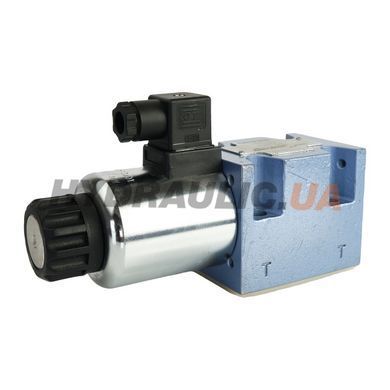

4WE10-HA-15/G24NZ4 — золотниковий гідророзподільник з електромагнітним керуванням, типорозмір NS 10, плитний монтаж на площину ISO 4401-05-04-0-94. Максимальний робочий тиск 350 бар (лінія T — 210 бар), максимальна витрата 160 л/хв.
Код замовлення читається за паспортом PONAR полем за полем: 4 — кількість основних ліній; WE10 — типорозмір; HA — символ золотника; 15 — номер серії (30÷39 — приєднувальні розміри незмінні); з пружинним поверненням у нейтраль; 24 В DC — живлення котушок; з ручним дублюванням; роз'єм ISO 4400 (DIN 43650-A).
Гідравлічна схема
Символ золотника HA із таблиці символів паспорта PONAR — саме він відрізняє це виконання від решти серії 4WE10.
| Типорозмір | NS 10 · CETOP 5 (ISO 4401-05) |
| Монтаж | плитний, площина ISO 4401-05-04-0-94 |
| Максимальний робочий тиск | 350 бар (P, A, B); 210 бар (T) |
| Максимальна витрата | 160 л/хв |
| Робоча рідина | мінеральна олива |
| Номінальна в'язкість | 37 мм²/с при 55 °C |
| Діапазон в'язкості | 2,8…380 мм²/с |
| Температура рідини | −20…+70 °C |
| Температура довкілля | −20…+50 °C |
| Клас чистоти рідини | ISO 4406 20/18/15 |
| Маса | 4,6…6,2 кг |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Що дає ця комплектація
- Плитний монтаж на стандартну площину ISO 4401-05-04-0-94 — апарат стає на будь-яку плиту або секцію блока цього типорозміру
- 24 В DC — котушки під наявну мережу, без окремого перетворювача
- З ручним дублюванням: золотник перемикається на місці, коли живлення знято
- Робота на мінеральній оливі 2,8…380 мм²/с за класу чистоти ISO 4406 20/18/15
Де застосовується
Гідростанції верстатів і пресів, гідроприводи навісного обладнання, підіймальні механізми й маніпулятори — усюди, де напрямком потоку керує електросигнал, а апарат монтується на плиту або в блок типорозміру CETOP 5.
Який тиск витримує 4WE10-HA-15/G24NZ4?
Максимальний робочий тиск у лініях P, A, B — 350 бар; у зливній лінії T — 210 бар.
Яка плита потрібна під цей розподільник?
Будь-яка монтажна плита зі стиковою площиною ISO 4401-05-04-0-94 (CETOP 5 (ISO 4401-05)).
Чи можна перемкнути золотник без напруги?
Так — виконання 4WE10-HA-15/G24NZ4, кнопка ручного дублювання на торці котушки.
Яка робоча рідина допускається?
Мінеральна олива в'язкістю 2,8…380 мм²/с (номінальна 37 мм²/с при 55 °C), клас чистоти не гірший за ISO 4406 20/18/15.
