DHE-07191-X24DC20 — золотниковий гідророзподільник ATOS прямої дії з електромагнітним керуванням, типорозмір Ду 06, стикова площина ISO 4401-03-02-0-05 (CETOP 3). Конфігурація 71 — два соленоїди, три позиції, пружинне центрування; золотник 91 задає з'єднання каналів P, A, B, T у кожній позиції. Корпус триканальний, лиття в оболонкову форму з широкими внутрішніми каналами; соленоїд мокрого типу з вбудованим штифтом ручного дублювання, котушка змінна — знімається без інструменту. Максимальний тиск 350 бар, витрата до 80 л/хв.

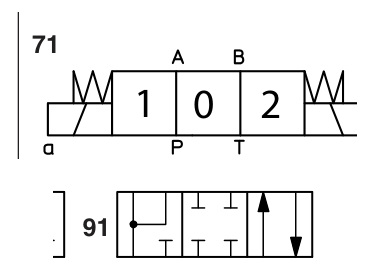

Гідравлічна схема
Угорі — символ конфігурації 71 з паспорта ATOS (скільки соленоїдів і як апарат повертається в нейтраль), унизу — символ золотника 91. Разом вони й описують саме це виконання: та сама конфігурація з іншим золотником — уже інший артикул.
Розшифровка коду DHE-07191-X24DC20
| DHE | золотниковий гідророзподільник прямої дії, Ду 06 |
| 71 | два соленоїди, три позиції, пружинне центрування |
| 91 | тип золотника — з'єднання каналів у кожній позиції, див. схему вище |
| X | без електророз'єму — роз'єм DIN 43650 замовляється окремо |
| 24DC | живлення котушки 24 В DC |
| 20 | номер серії 20 (приєднувальні розміри незмінні) |
Технічні характеристики
| Типорозмір | Ду 06 · ISO 4401-03 (CETOP 3) |
| Стикова площина | ISO 4401-03-02-0-05 |
| Конфігурація | 71 — два соленоїди, три позиції, пружинне центрування |
| Золотник | 91 |
| Максимальний тиск у портах P, A, B | 350 бар |
| Максимальний тиск у порту T | 210 бар (DC) · 160 бар (AC) |
| Максимальна витрата | 80 л/хв |
| Живлення котушки | 24 В DC |
| Споживана потужність | 30 Вт (DC) · 58 ВА (AC) |
| Клас ізоляції котушки | H (180 °C) для DC · F (155 °C) для AC |
| Ступінь захисту | IP 65 з роз'ємом 666/667/669 |
| Тривалість увімкнення | 100 % |
| Частота перемикань | 15 000 циклів/год (DC) · 7 200 циклів/год (AC) |
| Час перемикання | увімкнення 30…50 мс, вимкнення 15…25 мс (DC); увімкнення 10…25 мс, вимкнення 20…40 мс (AC) |
| Робоча рідина | мінеральна олива HL, HLP, HLPD, HVLP, HVLPD за DIN 51524 |
| Рекомендована в'язкість | 15…100 мм²/с (допустимо 2,8…500 мм²/с) |
| Температура рідини | −20…+60 °C (ущільнення NBR) |
| Температура довкілля | −30…+70 °C |
| Клас чистоти рідини | ISO 4406 21/19/16 (NAS 1638 клас 10), фільтр 25 мкм |
| Кріплення | 4 гвинти M5×30 класу 12.9, момент 8 Н·м |
| Ущільнення площини | 4 × OR 108 |
| Отвори P, A, B, T | Ø 7,5 мм (макс.) |
| Маса | 2 кг (DC) · 1,8 кг (AC) |
| Положення монтажу | будь-яке |
| Виробник | ATOS, Італія |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Що дає ця комплектація
- Стикова площина ISO 4401-03-02-0-05 — апарат стає на будь-яку плиту або секцію блока типорозміру CETOP 3 без перехідників
- Витрата до 80 л/хв при 350 бар у портах P, A, B
- Змінна котушка знімається без інструменту — заміна напруги живлення не потребує демонтажу апарата з плити
- Штифт ручного дублювання вбудовано в соленоїд: золотник перемикається на місці, коли живлення знято (тиск у порту T має бути нижчим за 50 бар)
- Ступінь захисту IP 65 і тривалість увімкнення 100 % — апарат тримає постійний сигнал без перегріву котушки
Де застосовується
Гідростанції верстатів, пресів і ливарних машин, гідроприводи навісного обладнання, підіймальні механізми та маніпулятори — скрізь, де напрямком потоку керує електричний сигнал, а апарат монтується на плиту або в секційний блок типорозміру CETOP 3.
Яка плита потрібна під цей розподільник?
Будь-яка монтажна плита зі стиковою площиною ISO 4401-03-02-0-05 (CETOP 3). У самого ATOS це BA-202 і BA-204 із портами 3/8″ або BA-302 із портами 1/2″ — плита замовляється окремо.
Чи входить електророз'єм у комплект?
Ні. Роз'єм DIN 43650 замовляється окремо: 666 — стандартний IP 65, 667 — той самий зі світлодіодом, 669 — із вбудованим випрямлячем для живлення котушок DC змінним струмом.
Що означають цифри 71 і 91 в коді?
71 — конфігурація: два соленоїди, три позиції, пружинне центрування. 91 — тип золотника, тобто з'єднання каналів у кожній позиції. Обидва символи наведені на схемі вище.
Який тиск витримує порт T?
210 бар (DC) · 160 бар (AC) — це межа для зливної лінії; у портах P, A, B робочий тиск до 350 бар.
