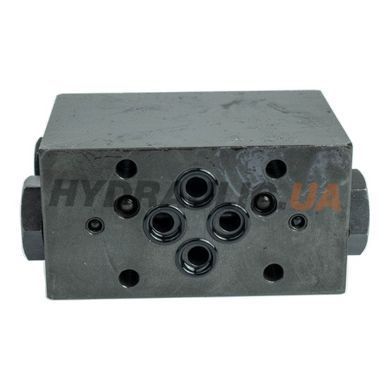

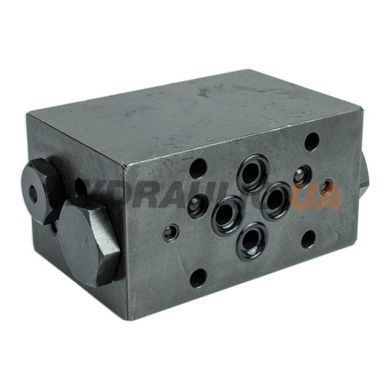

4/2 RHA06/20 — чотирилінійний двопозиційний гідророзподільник з автоматичним перемиканням. Ні важеля, ні котушки: апарат сам перекидається в інше положення, коли тиск у контурі досягає налаштованого. Робочий тиск 50…200 бар, витрата 3…40 л/хв.
Так будують цикл, що має повторюватися сам: циліндр дійшов до упору — тиск зріс — розподільник перекинувся — циліндр пішов у зворотний бік. Вбудовані запобіжні клапани налаштовані на робочий тиск плюс 10 %, тому перемикання відбувається до того, як спрацює захист станції.
Перше перемикання після пуску виконується штовхачами (положення 2) — далі апарат працює сам.

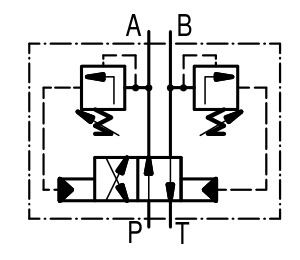

Гідравлічна схема
Схема 4/2 з автоматичним перемиканням: золотник і два керовані зворотні клапани на лініях A і B.
| Код замовлення | 4/2 RHA06/20 |
| Виконання | 4/2, автоматичне перемикання |
| Приєднувальна поверхня | ISO 4401-AB-03-4A (CETOP 3) |
| Робочий тиск | 50…200 бар |
| Налаштування запобіжних клапанів | Pр + 10 % Pр |
| Витрата | 3…40 л/хв |
| Первинне перемикання | штовхачами, положення 2 |
| Робоча рідина | мінеральне мастило |
| В'язкість | 10…100 мм²/с |
| Тонкість фільтрації | 25 мкм або краще |
| Температура робочої рідини | −20…+80 °C |
| Температура довкілля | −20…+50 °C |
| Ущільнення | 4 × кільце 9×1,8 |
| Момент затягування кріпильних гвинтів | 8,5 Н·м |
| Виробник | Hidro Pnevmo Tehnika, Казанлик, Болгарія |
| Гарантія | 12 міс |

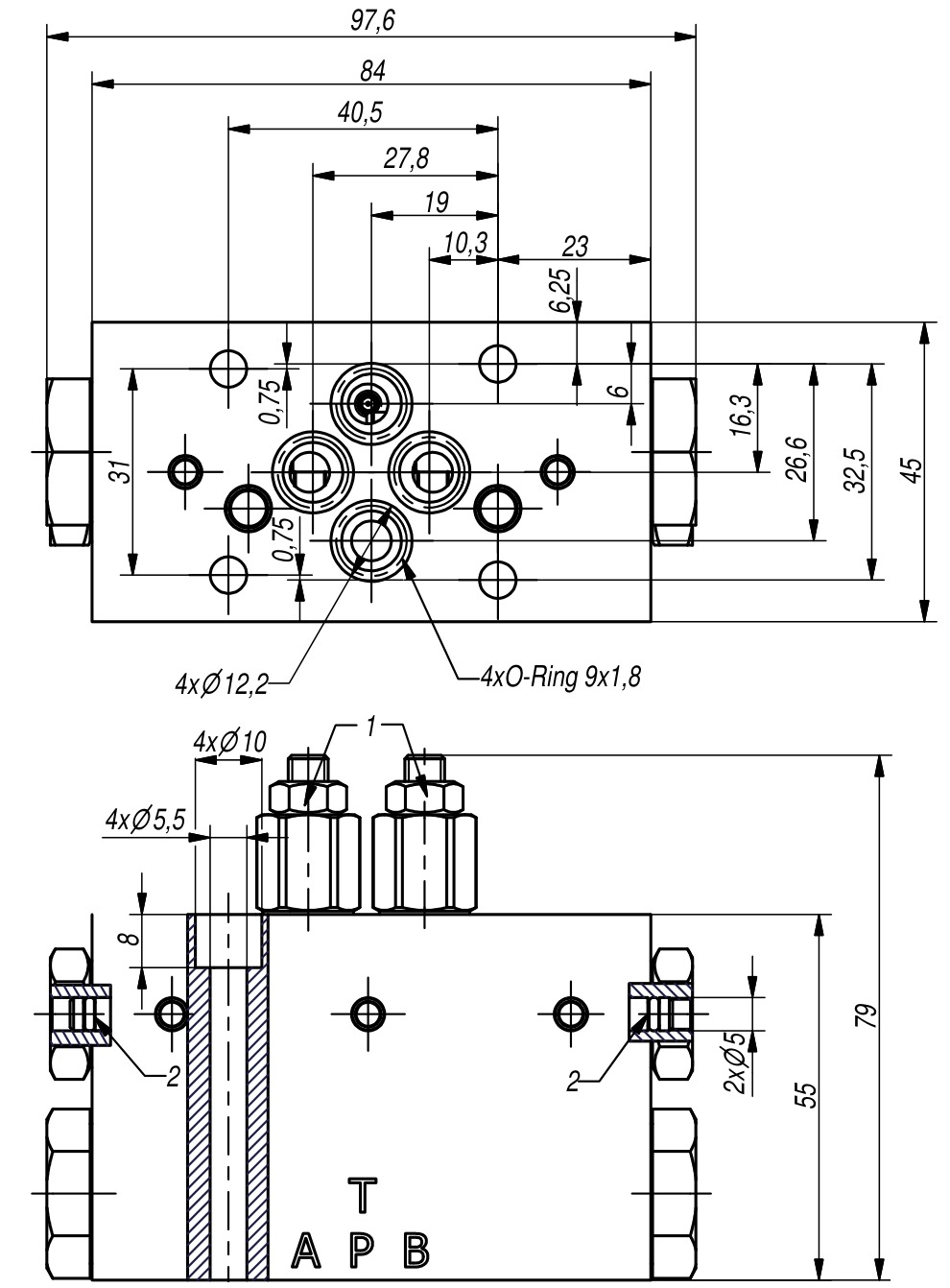

Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Застосування
Автоматичні цикли з поверненням: приводи воріт і кришок, циклічні преси й трамбувальні механізми, реверсивні подачі — скрізь, де рух має перекидатися за фактом досягнення упору, без оператора й без електрики.
Що варто врахувати
- Монтажна плита ISO 4401-AB-03-4A (CETOP 3) замовляється окремо; момент затягування кріпильних гвинтів — 8,5 Н·м.
- Перемикання прив'язане до тиску, тому налаштування станції й опір контуру задають момент спрацювання.
- Тонкість фільтрації 25 мкм або краще — інакше штовхачі й сідла закушують.
Як апарат перемикається без котушки?
За тиском. Коли рух упирається і тиск у контурі зростає до налаштування, внутрішня гідравліка перекидає золотник у друге положення. Електрика для цього не потрібна.
Навіщо вбудовані запобіжні клапани?
Вони задають поріг перемикання: налаштовані на робочий тиск плюс 10 %. Завдяки цьому апарат спрацьовує раніше, ніж піде скидання на запобіжному клапані станції.
Чи підійде плита від іншого розподільника CETOP 3?
Так, якщо її поверхня виконана за ISO 4401-AB-03-4A — це стандартний рисунок отворів для типорозміру 03.
