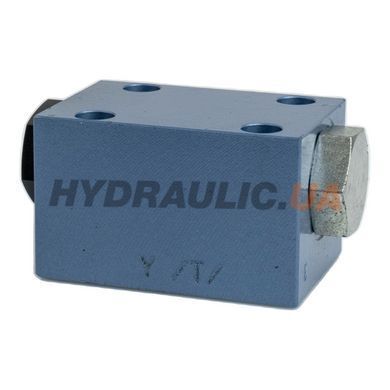

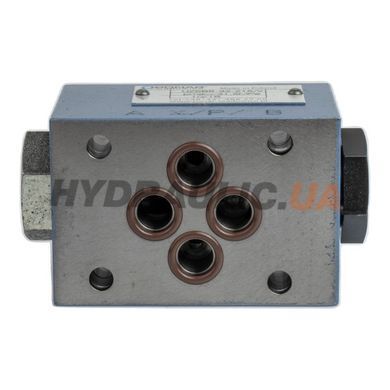

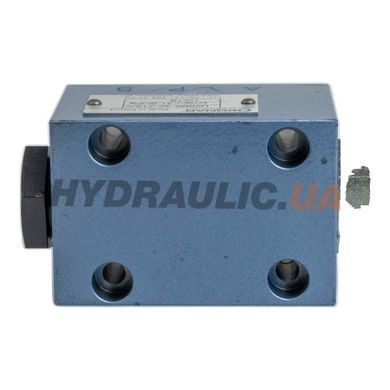

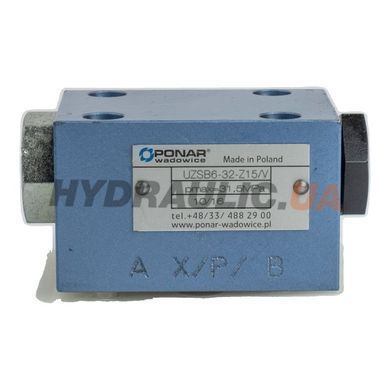

Гідрозамок (пілот-керований зворотний клапан) UZSB6-32/Z15/V виробництва Ponar Wadowice (Польща) для модульного монтажу на плиту стандарту ISO 4401-03-02-0-94 (CETOP 03). Номінальний розмір NS6, максимальний робочий тиск 35 МПа (350 бар), максимальний потік 50 л/хв, тиск відкриття 0,15 МПа (1,5 бар). Виконання Z — зовнішній дренаж (порт Y), кодування /V — ущільнення FKM для роботи з фосфат-естерними рідинами (HFD, авіаційні системи, спецтехніка з негорючою гідравлікою).
Принцип роботи: у напрямку A→B рідина проходить вільно через зворотний клапан після перевищення тиску відкриття 0,15 МПа. У зворотному напрямку B→A клапан закритий — навантаження утримується. Розблокування відбувається через подачу пілотного тиску в порт X — поршень управління (площа F1 = 1,32 см²) зміщує поппет (F2 = 0,38 см²), відкриваючи прохід B→A. Співвідношення площ керування 3,5:1 (F1:F2). Виконання Z має зовнішній дренаж (Y) — це необхідно при високих протитисках на лінії A, інакше внутрішній витік знижує ефективність утримання.
Призначення — фіксація гідроциліндра / гідромотора в позиції, захист від падіння вантажу при відмові магістралі. Типове застосування — гідроциліндри маніпуляторів, кран-маніпуляторні установки, мобільні платформи, контури вертикального підйому. Модульний монтаж CETOP 03 дозволяє встановлювати UZSB6 у стек між розподільником і плитою циліндра без додаткового хвостовика.
Габарити: довжина 81 мм, ширина 40 мм, висота 33 мм, шестигранник S24. Чотири кріпильні гвинти M5×40 — 10.9 (поставляються окремо), момент затягування 9 Нм. Маса 0,9 кг. Робоча рідина — мінеральне масло або фосфат-естер (виконання V); клас чистоти ISO 4406 20/18/15; в'язкість 2,8…380 мм²/с (номінально 37 при 55 °C). Температурний діапазон −20…+70 °C (рекомендовано 40…55 °C). Гарантія 12 міс.
Технічні характеристики
| Гарантія | 12 міс |
| Виробник | Ponar Wadowice |
| Країна виробництва | Польща |
| Артикул виробника | UZSB6-32/Z15/V |
| Серія / каталог | UZSB6 / WK 422 390 |
| Тип | Гідрозамок (пілот-керований зворотний клапан) |
| Стандарт монтажу | ISO 4401-03-02-0-94 (CETOP 03) |
| Номінальний розмір | NS6 |
| Максимальний робочий тиск | 35 МПа (350 бар) |
| Максимальний пілотний тиск | 35 МПа |
| Максимальний потік | 50 л/хв |
| Тиск відкриття (cracking) | 0,15 МПа (1,5 бар) |
| Дренаж | Зовнішній (порт Y), виконання Z |
| Робоча рідина | Мінеральне масло / фосфат-естер (виконання V) |
| Матеріал ущільнень | FKM (виконання V) |
| Клас чистоти масла | ISO 4406 20/18/15 |
| Робочий діапазон температур | −20…+70 °C (рек. 40…55 °C) |
| В'язкість | 2,8…380 мм²/с (ном. 37 при 55 °C) |
| Габарити (Д×Ш×В) | 81 × 40 × 33 мм |
| Гвинти кріплення | M5×40 — 10.9, 4 шт, момент 9 Нм |
| Маса | 0,9 кг |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Переваги модульного виконання CETOP 03
- Стандартизована плита ISO 4401-03 — сумісність з усіма провідними виробниками (Atos, Rexroth, Parker, Marchesini)
- Стекований монтаж — гідрозамок встановлюється між базовою плитою та розподільником без додаткового хвостовика
- Зовнішній дренаж Y — стабільне утримання при високих протитисках на лінії A
- FKM ущільнення — сумісність з негорючими гідравлічними рідинами (HFD-R, HFD-S, авіаційні фосфат-естери)
- Компактні габарити 81 × 40 мм — економія простору в гідроагрегатах
Застосування
UZSB6-32/Z15/V встановлюється в маніпуляторах, кран-маніпуляторних установках на вантажівках, гідроциліндрах підйомників (евакуатори, монтажні платформи), контурах фіксації стріли автокранів, у гідросистемах із негорючими робочими рідинами (хімічна промисловість, металургія, авіаційне обслуговування). Виконання Z (зовнішній дренаж) критичне для систем з циклічними протитисками на лінії A — внутрішній дренаж у таких контурах призводив би до часткового відкриття клапана під протитиском і втрати позиції вантажу.
Часті питання
Чим відрізняється виконання Z від X?
X — внутрішній дренаж: керуюча камера з'єднана з лінією A всередині клапана. Простіше, але обмежено для протитисків ≤ 50 бар. Z — зовнішній дренаж через окремий порт Y у плиті. Дозволяє високі протитиски (до 350 бар) без втрати утримуючої функції. UZSB6-32/Z15/V — виконання Z, підходить для всіх типових застосувань.
Що означає кодування /15 у назві?
15 — тиск відкриття 0,15 МПа (1,5 бар). Альтернативи: /10 = 0,1 МПа (стандартний для більшості застосувань), /30 = 0,3 МПа (для систем із підвищеним протитиском у лінії A, де потрібна гарантія закриття при низьких тисках). Наш варіант /15 — середній вибір, оптимальний для мобільної техніки.
Чому виконання V (FKM) дорожче за стандартне NBR?
FKM (флуорокаучук, Viton®) витримує негорючі гідравлічні рідини (HFD-R / HFD-S — фосфат-естери), високі температури до +130 °C і агресивні домішки. Стандартний NBR розчиняється у фосфат-естерах за кілька годин. Виконання V обов'язкове для систем з негорючою гідравлікою (хімічна, металургійна, авіаційна техніка).
Який пілотний тиск потрібен для відкриття?
Співвідношення площ F1:F2 = 3,5:1. Для відкриття при навантаженні 200 бар потрібен пілотний тиск ≈ 60 бар (з урахуванням сили пружини). Стандартний робочий діапазон 50…150 бар на пілоті — це нормально для типових гідросистем з розподільниками.
Чи можна використати замість UZSB6 модульний клапан з плитою з різьбовим підключенням?
Так. Ponar пропонує опціональні плити з різьбовим підключенням: G341/01 (G 1/4), G342/01 (G 3/8), G502/01 (G 1/2). Гідрозамок UZSB6-32/Z15/V встановлюється на цю плиту, утворюючи гідрозамок з різьбовим in-line підключенням замість суто модульного.
