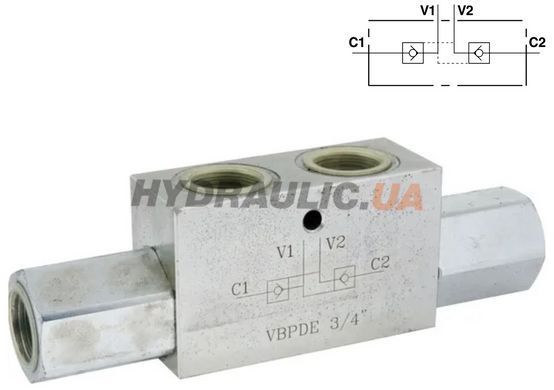

Гідрозамок двосторонній VBPDE
Використання та експлуатація
Пілотні зворотні клапани використовуються для блокування циліндра в обох напрямках. Потік вільний в одному напрямку та заблокований у зворотному, доки не буде застосовано керуючий тиск.
Матеріали та особливості
- Корпус: оцинкована сталь
- Внутрішні частини: загартована та шліфована сталь
- Ущільнення: стандарт BUNA N
Підключення
Підключіть V1 і V2 до потоку тиску, а C1 і C2 — до приводу.
Для отримання повної технічної інформації, скачайте ПДФ файл.
| Код | Модель | Пропускна спроможність, л/хв | Приєднувальна різьба | Тиск відкриття, Бар | Макс. робочий тиск, Бар | L, мм | L1, мм | L2, мм | L3, мм | H, мм | S, мм | Вага, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| V0010 | VBPDE 1/4"L | 20 | 1/4" | 4 | 350 | 64 | 113 | 36 | 8 | 40 | 30 | 0,636 |
| V0020 | VBPDE 3/8"L | 35 | 3/8" | 3 | 350 | 80 | 128 | 38 | 8 | 40 | 30 | 0,736 |
| V0030 | VBPDE 1/2"L | 50 | 1/2" | 6 | 350 | 90 | 142 | 45 | 12,5 | 45 | 35 | 1,042 |
| V0070 | VBPDE 1/2" | 70 | 1/2" | 3,5 | 350 | 80 | 144 | 40 | 18 | 60 | 35 | 1,284 |
| V0040 | VBPDE 3/4" | 100 | 3/4" | 2 | 350 | 100 | 192 | 46 | 12 | 60 | 40 | 1,916 |
