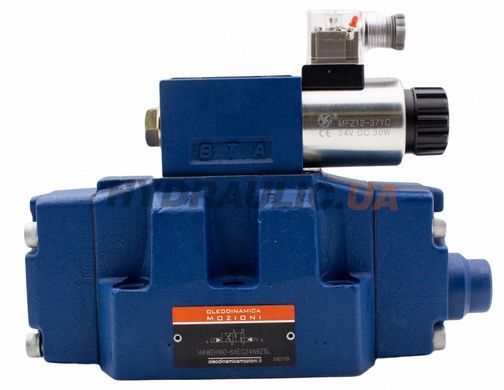

Розподільник золотниковий з електрогідравлічним керуванням тип WEH16
Золотникові розподільники з електрогідравлічним управлінням типу WEH16… призначені для зміни напрямку гідравлічної рідини в гідравлічній системі, що дає можливість зміни напрямку руху приймача, найчастіше поршня гідравлічного циліндра або гідромотора, а також реалізації положень: старт (start), стоп (stop). Призначені для плитового монтажу у довільному положенні у гідравлічних системах.

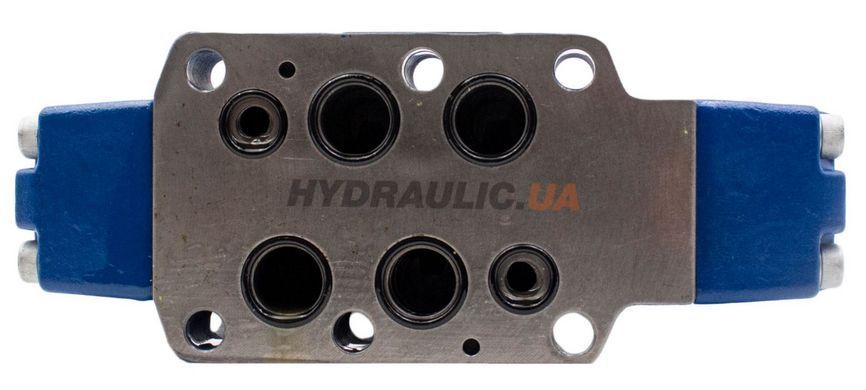

У корпусі (1) виконані: головний отвір та кільцеві канали: P, T, A, B з'єднані з плитовим приєднанням корпусу (1). Переуправління розподільника настає в результаті пересування золотника (2) в одне з крайніх положень. Різні функції керування залежать від виду золотника (2), що призводить до зміни конфігурації приєднань між каналами P, T, A, B корпусу (1). Пересування золотника (2) з нульового положення відбувається в результаті дії тиску гідравлічної рідини, що надходить через попередній розподільник (4), до однієї з камер кришка (3). Попередній розподільник (4) – тип WE6… керується за допомогою електромагнітів (5). В аварійній ситуації переуправління розподільника (4) може виконуватися вручну за допомогою аварійних кнопок (6) - версія …4WEH16…/…N. Золотник (2) центрується в нульовому положенні за допомогою пружин (7)версії …4WEH16…/… або гідравлічно, тиском рідини з попереднього розподільника (4) – версія …4WEH16H.../…- для розподільників 3-позиційних центрування відбувається за допомогою втулки (8). Ущільнення приєднувальної поверхні розподільника з плитою забезпечують кільця ущільнювача.

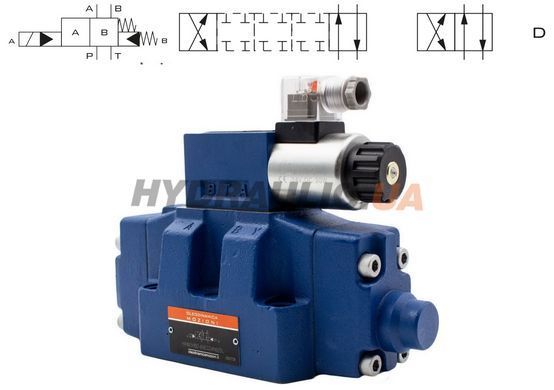

Гідравлічні схеми
Характеристики та розміри
Код товару | Діаметр умовного проходу | Схема по OM / PONAR | Позиційність | К-сть котушок | Напруга живлення |
---|---|---|---|---|---|
H4WEH16D-6XEG24N9Z5L | 16 | D | 2-х позиційний | 1 | 24 В |
H4WEH16E-6XEG24N9Z5L | 16 | E | 3-х позиційний | 2 | 24 В |
H4WEH16E-6XEW220RN9Z5L | 16 | E | 3-х позиційний | 2 | 220 В |
H4WEH16G-6XEG24N9Z5L | 16 | G | 3-х позиційний | 2 | 24 В |
H4WEH16H-6XEG24N9Z5L | 16 | H | 3-х позиційний | 2 | 24 В |
H4WEH16J-6XEG24N9Z5L | 16 | J | 3-х позиційний | 2 | 24 В |
H4WEH16J-6XEW110RN9Z5L | 16 | J | 3-х позиційний | 2 | 110 В |
H4WEH16J-6XEW220RN9Z5L | 16 | J | 3-х позиційний | 2 | 220 В |
H4WEH16L-6XEG24N9Z5L | 16 | L | 3-х позиційний | 2 | 24 В |
H4WEH16R-6XEG24N9Z5L | 16 | R | 3-х позиційний | 2 | 24 В |
