Гідророзподільник H4WEH32J-6XE-G24-N9Z5L трипозиційний, золотник J, Ду 32, 1100 л/хв, 350 бар, 24 В постійного струму | Oleodinamica Mozioni, Італія

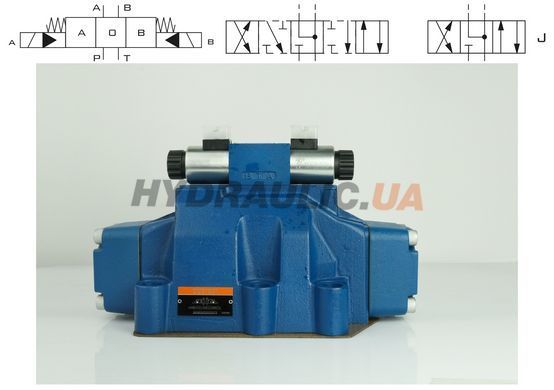

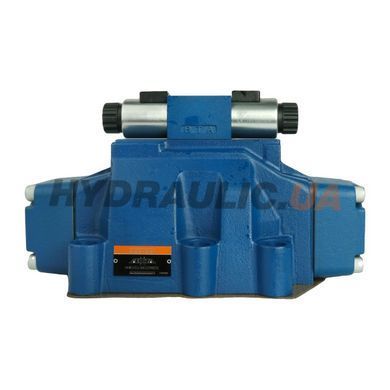

H4WEH32J-6XE-G24-N9Z5L — двоступеневий гідророзподільник Oleodinamica Mozioni типорозміру Ду 32 для плитного монтажу на поверхню ISO 4401-10 (CETOP 10). Соленоїд перемикає не сам золотник, а маленький пілотний розподільник, і вже той тиском переставляє великий золотник головного ступеня — саме тому апарат пропускає 1100 л/хв при 350 бар у портах P, A і B.

Виконання трипозиційний, золотник J, привід — два соленоїди і пружинне центрування. Котушки живляться від 24 В постійного струму, роз'єми квадратні із сигнальною лампою: увімкнену позицію видно без приладів. Керування й дренаж — зовнішнє підведення керування, зовнішній дренаж.

Розшифровка коду H4WEH32J-6XE-G24-N9Z5L

• H — робочий тиск 35 МПа (350 бар)
• 4 — чотирилінійний (канали P, T, A, B)
• WEH — золотниковий розподільник з електромагнітним керуванням через пілот
• 32 — типорозмір 32
• J — тип золотника; його символ наведено на схемі вище
• 6X — конструктивна серія 60
• E — стандартний соленоїд
• G24 — 24 В постійного струму
• N9 — прихований ручний дублер
• без літери перед Z5L — зовнішнє підведення керування і зовнішній дренаж
• Z5L — квадратні роз'єми із сигнальною лампою

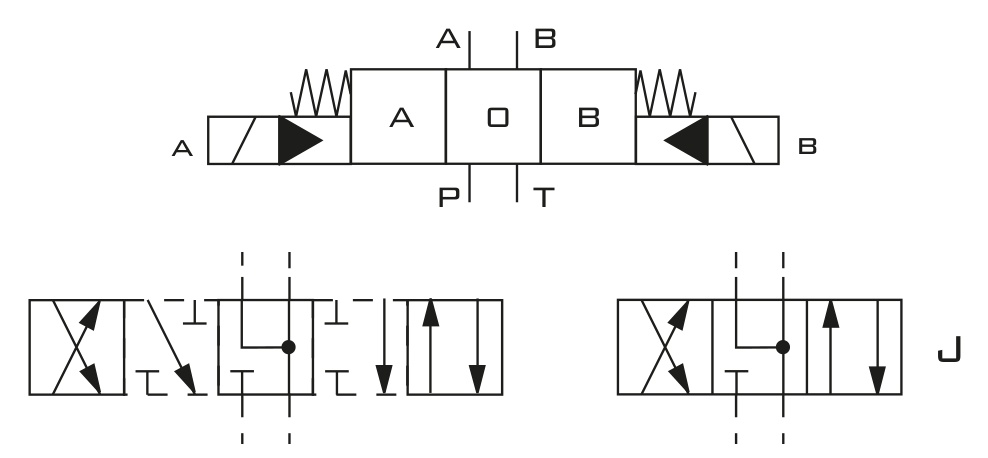

Гідравлічна схема

Угорі — символ приводу головного ступеня (два соленоїди і пружинне центрування), унизу — рядок золотника J з каталогу: детальний символ, спрощений і сама літера.

Технічні характеристики

Габаритне креслення

Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».

Що не входить у комплект

Монтажна плита в комплект не входить. Під цей апарат потрібна плита з монтажною площиною ISO 4401-10 (CETOP 10): у каталозі Oleodinamica це тип G157/01 для типорозміру 32.

Кріпильні гвинти й ущільнювальні кільця монтажного стику підбираються під плиту.

Переваги

• Двоступенева схема: один апарат тримає 1100 л/хв — прямій електромагнітній конструкції такий потік недоступний
• 350 бар у робочих каналах і 160 бар на зливі — запас для силових контурів
• Монтажна площина ISO 4401-10 (CETOP 10) стандартна: апарат стає на плиту будь-якого виробника цього типорозміру
• Прихований ручний дублер N9 у торці соленоїда — перемкнути можна без живлення
• Сигнальна лампа в роз'ємі показує, яка котушка під напругою
• Корпус лиття з фосфатованою поверхнею — базовий захист від корозії

Застосування

Силові гідроконтури з витратою до 1100 л/хв: преси, ливарні й ковальські машини, гідравліка металургійних агрегатів, великі підйомники, стенди випробувань, суднові механізми. Типорозмір Ду 32 беруть тоді, коли менший апарат дає надмірний перепад тиску й гріє оливу.

Питання і відповіді

Корисне: докладніше у статті Радянський гідророзподільник: як підібрати сучасну заміну.

Чому цей апарат називають двоступеневим?
Соленоїд перемикає маленький пілотний розподільник Ду 6, а той подає тиск на торці великого золотника головного ступеня. Прямий електромагніт не зміг би зрушити золотник, розрахований на 1100 л/хв.

Скільки позицій і соленоїдів у цього виконання?
3 позиції, два соленоїди і пружинне центрування. Це визначає літера золотника: у паспорті Oleodinamica золотники C, D, K, Z і Y надруковані в розділі двопозиційних, а E, F, G, H, J, L, M, P, Q, R, T, U, V, W — у розділі трипозиційних.

Який мінімальний тиск керування потрібен?
4,5–10 бар. Нижче цієї межі пілот не встигне переставити головний золотник.

Чим відрізняються виконання E, ET і без літери?
Це джерело керувального тиску й шлях дренажу. Без літери — зовнішнє підведення і зовнішній дренаж, E — внутрішнє підведення з зовнішнім дренажем, ET — обидва внутрішні. У нашому апараті: зовнішнє підведення керування, зовнішній дренаж.

Яка плита потрібна?
Будь-яка з монтажною площиною ISO 4401-10 (CETOP 10). У каталозі Oleodinamica це тип G157/01 — плита замовляється окремо.
