Сервопропорційний гідророзподільник Oleodinamica Mozioni 4WREE 6 W 32-2X/G24K31/F1 прямої дії з електричним зворотним зв'язком за положенням золотника. Номінальна витрата 32 л/хв при перепаді 10 бар, типорозмір 6 — приєднувальна площина ISO 4401-03-02-0-05 (CETOP 3). Керується сигналом 4…20 мА від контролера машини: живлення 24 В постійного струму, вся електроніка стоїть на самому клапані.
Ключова відмінність від звичайного пропорційного апарата — індуктивний датчик положення золотника і вбудована електроніка (OBE). Плата на клапані постійно порівнює задане значення з фактичним положенням і сама доводить золотник туди, куди наказано. Звідси гістерезис не більше 0,1 %, чутливість 0,05 % і повторюваність, якої розімкнена схема з окремим підсилювачем не дає. Окрему карту-підсилювач купувати не треба.
Золотник W: A і B з'єднані з баком приблизно 3 % номінального перерізу. Такий центр розвантажує обидві порожнини циліндра в нейтралі: шток не «стоїть у розпорі» і система не набирає тиск від температурного розширення.
Технічні характеристики
| Тип | сервопропорційний, прямої дії, з електричним зворотним зв'язком |
| Типорозмір | 6 (ISO 4401-03-02-0-05 (CETOP 3)) |
| Номінальна витрата при Δp = 10 бар | 32 л/хв |
| Рекомендована максимальна витрата | 80 л/хв |
| Золотник | W — A і B з'єднані з баком приблизно 3 % номінального перерізу |
| Максимальний робочий тиск A, B, P | 315 бар |
| Максимальний тиск T | 210 бар |
| Гістерезис | ≤ 0,1 % |
| Зона нечутливості | ≤ 0,05 % |
| Чутливість | ≤ 0,05 % |
| Зсув нуля від температури / тиску | ≤ 0,15 % на 10 K · ≤ 0,1 % на 100 бар |
| Командний сигнал | 4…20 мА (виконання F1) |
| Напруга живлення | 24 В DC (межі 19,4…35 В) |
| Споживаний струм | < 2 А, імпульсний до 3 А |
| Опір котушки | 2,65 Ом при 20 °C (до 4,05 Ом у нагрітому стані) |
| Тривалість вмикання | 100 % |
| Електричний роз'єм | DIN EN 175201-804 (відповідна частина замовляється окремо) |
| Ступінь захисту | IP65 зі встановленим і зафіксованим роз'ємом |
| Робоча рідина | мінеральна олива HL, HLP за DIN 51524; ущільнення NBR / FKM |
| Температура рідини | −20…+80 °C (оптимально +40…+50) |
| В'язкість | 20…380 мм²/с (оптимально 30…46) |
| Чистота рідини | ISO 4406 (c), клас 20/18/15 |
| Температура повітря | −20…+50 °C |
| Маса | 2,4 кг |
| Кріплення | 4× ISO 4762 M5×50 кл. 10.9, момент 8,9 Н·м |
| Виробник | Oleodinamica Mozioni, Італія |

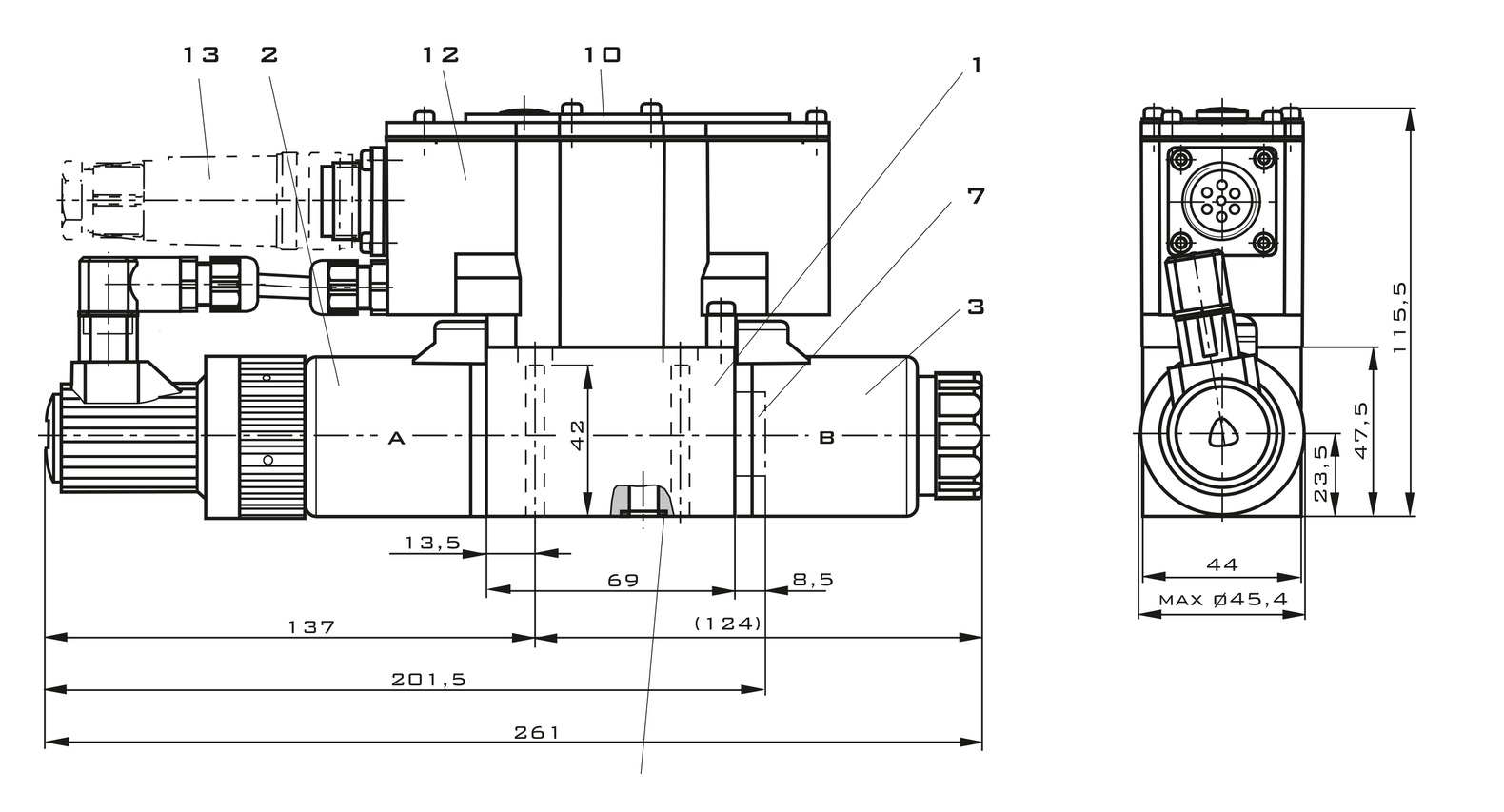

Габаритне креслення
| Загальна довжина | 261 мм |
| Висота з електронікою | 115,5 мм |
| Ширина корпусу | 44 мм |
| Приєднувальна площина | ISO 4401-03-02-0-05 (CETOP 3) |
| Отвори | P, A, B, T — Ø 8 мм |
На кресленні: 1 — корпус, 2 — пропорційний соленоїд «a» з індуктивним датчиком положення, 3 — соленоїд «b», 10 — шильдик, 12 — вбудована електроніка (OBE), 13 — відповідна частина роз'єму. Повна документація (PDF) — у вкладці «Файли».
Чому беруть саме сервопропорційний
- Замкнений контур усередині клапана: золотник сам тримає задану позицію, а не «приблизно туди» за струмом котушки.
- Гістерезис ≤ 0,1 % — рух штока повторюється від циклу до циклу, що критично для дозування, синхронізації й позиціювання.
- Сигнал 4…20 мА не боїться падіння напруги в довгому кабелі й дає діагностику обриву (струм 0 мА = обрив).
- Підсилювач уже в апараті: у шафі керування менше плат, менше налаштувань і менше місць, де щось розлагоджується.
- Плитний монтаж ISO 4401-03-02-0-05 (CETOP 3) — апарат стає на стандартну плиту без переробок.
Де застосовують
Гідравліка пресів і термопластавтоматів, випробувальні стенди, лінії безперервного лиття, приводи заслінок і шиберів, синхронізація кількох циліндрів, системи з плавним розгоном і гальмуванням великих мас. Скрізь, де швидкість чи положення треба тримати за програмою, а не «відкрити-закрити».
Той самий типорозмір із другим золотником: 4WREE 6 E 32-2X/G24K31/F1 — усі порти перекриті в нейтралі (закритий центр).
Чим 4WREE відрізняється від 4WRE?
Друга літера «E» означає вбудовану електроніку (OBE) і датчик положення золотника. 4WRE без неї потребує зовнішньої карти-підсилювача й працює в розімкненому контурі — дешевше, але без такої точності.
Який сигнал керування потрібен?
Це виконання F1 — струмовий сигнал 4…20 мА. Існує також A1 із напругою ±10 В; сигнали не взаємозамінні, звіряйте з виходом вашого контролера.
Чи потрібен окремий підсилювач?
Ні. Потрібні тільки живлення 24 В і командний сигнал. Струм споживання менший за 2 А, імпульсний — до 3 А; блок живлення беріть із запасом.
Чи входить роз'єм у комплект?
Ні. Виконання K31 означає «без відповідної частини роз'єму»: сам роз'єм DIN EN 175201-804 замовляється окремо.
Яка рідина і чистота потрібні?
Мінеральна олива HL або HLP за DIN 51524, в'язкість 20…380 мм²/с (оптимум 30…46), температура −20…+80 °C. Чистота — не гірша за клас 20/18/15 за ISO 4406. Сервопропорційний апарат чутливіший до бруду, ніж звичайний розподільник: фільтр тут не формальність.
