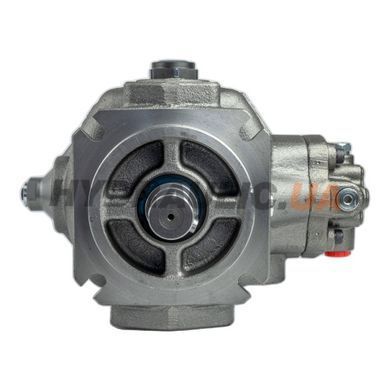

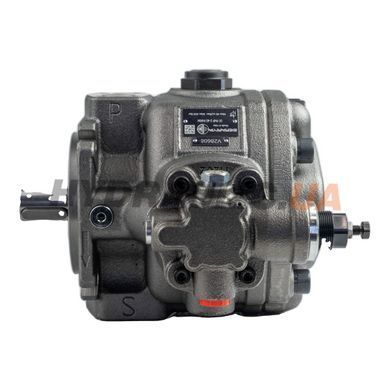

Berarma 01 PHP 2-40 F H R M — регульований пластинчастий насос високого тиску з гідравлічним компенсатором. Робочий об'єм 40 см³/об, подача до 58 л/хв при 1450 об/хв, робочий тиск до 250 бар. Компенсатор сам зменшує ексцентриситет статора, щойно тиск у системі досягає налаштування: насос подає рівно стільки, скільки бере споживач, а на упорі тримає тиск майже без витрати потужності. Тому PHP ставлять на верстати, преси й маслостанції з довгими паузами під тиском — там, де шестеренний насос гнав би оливу через запобіжний клапан і грів її.
Розшифрування коду
| 01 PHP | серія — регульований пластинчастий насос високого тиску |
| 2 | типорозмір 2 |
| 40 | робочий об'єм 40 см³/об (фактичний 42 см³/об) |
| F | фланець UNI ISO 3019/2, 4 отвори; порти GAS / SAE |
| H | діапазон налаштування тиску 20–250 бар |
| R | праве обертання (з боку валу) |
| M | ущільнення NBR |
| — | одиночний насос, одноступінчастий компенсатор тиску |
Технічні характеристики
| Робочий об'єм | 40 см³/об (фактичний 42) |
| Подача при 1450 об/хв | до 58 л/хв |
| Максимальний робочий тиск | 250 бар |
| Налаштування компенсатора | 20–250 бар |
| Частота обертання | 800–1800 об/хв |
| Напрямок обертання | праве |
| Максимальний момент на валу | 586 Н·м |
| Тиск на вході | 0,8–1,5 бар абс. |
| Тиск у дренажі | до 1 бар |
| Всмоктуючий порт | SAE 3000 1 1/2″ (M12×1,75) |
| Напірний порт | SAE 3000 1″ (M10×1,5) |
| Дренаж | G1/2 |
| Вал | Ø32 h7, шпонка 10 h9 |
| Центрувальний поясок | Ø125 |
| Робоча рідина | HM за ISO 6743/4, HLP за DIN 51524/2 |
| В'язкість | 22–68 мм²/с |
| Температура на вході | +15…+60 °C |
| Чистота рідини | 20/18/15 за ISO 4406 (рекоменд. 18/16/13) |
| Ущільнення | NBR |
| Маса | 43,7 кг |
| Виробник | Berarma |
| Країна виробництва | Італія |
Габаритне креслення
Конструкція
- подвійні вхідні й вихідні канали в картриджі та подвійне осьове гідростатичне розвантаження розподільних дисків;
- примусове гідродинамічне змащення підшипників ковзання;
- механічний обмежувач робочого об'єму — у стандартній комплектації;
- насос одиночний (без прохідного валу) з одноступінчастим компенсатором; інші регулятори PCS/PCLS — це інші коди замовлення.
Радіальні та осьові навантаження на вал не допускаються — насос з'єднують з двигуном через пружну муфту і дзвін. Піки тиску понад 30 % від робочого треба гасити в схемі.
Типи гідронасосів і критерії вибору насоса під конкретну задачу — у статті Гідравлічні насоси: види та сфера застосування. Розрахувати параметри під вашу задачу можна онлайн: калькулятор подачі гідронасоса і калькулятор потужності приводу гідронасоса. Також по темі: Як працює гідронасос та як його перевірити?. Розрахунок об'єму онлайн: калькулятор робочого об'єму насоса за потрібною подачею.
Питання й відповіді
Як налаштувати тиск?
Гвинтом одноступінчастого компенсатора в діапазоні 20–250 бар. Насос тримає налаштований тиск, зменшуючи подачу до нуля, коли споживач стоїть.
Можна обертати в зворотний бік?
Ні. Виконання R — тільки праве обертання, якщо дивитися з боку валу. Інших варіантів обертання PHP не має.
Який двигун потрібен?
Частота обертання 800–1800 об/хв — стандартний 4-полюсний двигун 1450–1500 об/хв. Максимальний момент на валу насоса — 586 Н·м.
Яку оливу і фільтрацію закладати?
Гідравлічну оливу HM/HLP в'язкістю 22–68 мм²/с при робочій температурі, на старті з повною подачею — не більше 400 мм²/с. Чистота не гірше 20/18/15 за ISO 4406, для довшого ресурсу — 18/16/13.
Чому на вході обмеження 0,8–1,5 бар абс.?
Пластинчастий насос чутливий до розрідження на всмоктуванні: нижче 0,8 бар абс. починається кавітація. Всмоктувальну лінію роблять короткою, повного перерізу 1 1/2″, бак — вище рівня насоса.
