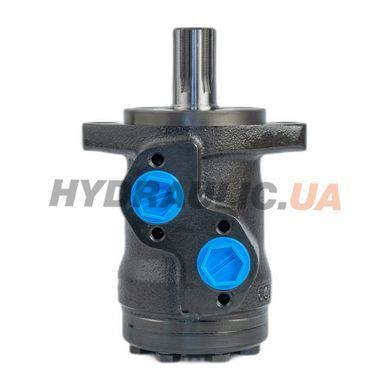

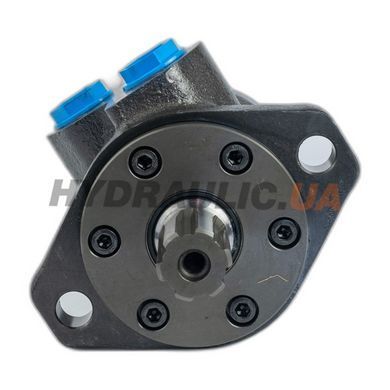

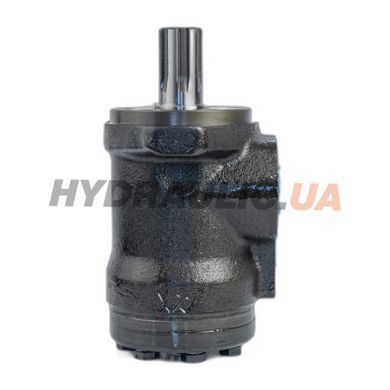

Орбітальний гідромотор M+S Hydraulic MP50SH/4 — героторний мотор серії MP з робочим об'ємом 50 см³ і конусним вихідним валом SH. Кріплення — 4-болтовий фланець (/4). Максимальний тиск 175 бар (піковий 225 бар), максимальна частота обертання 1515 об/хв. Серія MP — базова лінійка M+S для широкого спектру промислових та мобільних застосувань.
Конусний вал SH дозволяє надійну передачу крутного моменту через стандартні конусні шпонкові з'єднання без проблем зі зміщенням. 4-болтовий фланець (/4) забезпечує надійне кріплення і широку сумісність із SAE B/C монтажними плитами.
Технічні характеристики
| Артикул виробника | MP50SH/4 |
| Бренд | M+S Hydraulic |
| Країна виробництва | Болгарія |
| Тип | Орбітальний (героторний) |
| Робочий об'єм | 50 см³ |
| Робочий тиск (перепад) | 140 бар |
| Робочий тиск (перепад) | 140 бар |
| Макс. тиск (піковий) | 225 бар |
| Макс. крутний момент | 94 Н·м |
| Макс. потужність | 10,1 кВт |
| Максимальна частота обертання | 1515 об/хв |
| Вал | Конусний SH |
| Кріплення | 4-болтовий фланець |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Переваги
- 1515 об/хв — одна з найвищих швидкостей у 50 см³ класі серій MP, підходить для приводів вентиляторів і помп
- 175 бар тривалого тиску + 225 бар піковий: витримує ударні гідравлічні навантаження без відмов
- Конусний вал SH: надійне з'єднання з ланцюговими зірочками, муфтами та шківами через стандартні конусні кріплення
- 4-болтовий фланець: жорстке кріплення на стандартних SAE B/C монтажних плитах
Застосування
Привод вентиляторів охолодження двигунів будівельних і гірничих машин; гідропривод насосів мастила і охолоджувальної рідини; привод конвеєрів і транспортерів на промислових підприємствах; гідромотори обертання стрічкових механізмів і каруселей.
Що таке конусний вал SH у серії MP?
SH = tapered shaft (конусний вал). Зовнішній конус 1:10 або 1:8 відповідно до ISO 775 або DIN 6885. Шпонкове з'єднання або розрізна втулка забезпечують передачу повного моменту без ковзання.
Чим MP50SH/4 відрізняється від MR50?
MP і MR — різні серії корпусів M+S. MP має стандартне кріплення на торці. MR має задні (rear) порти підключення — магістралі підводяться ззаду. Вибір залежить від компоновки гідросхеми машини.
Яке масло підходить для MP50SH/4?
Мінеральне гідравлічне масло ISO VG 32–68, HLP клас. В'язкість 20–60 мм²/с при робочій температурі. Температура масла: −20°C … +80°C.
Де знайти схему підключення?
Повна технічна документація MP-серії доступна у вкладці «Файли» на цій сторінці.
