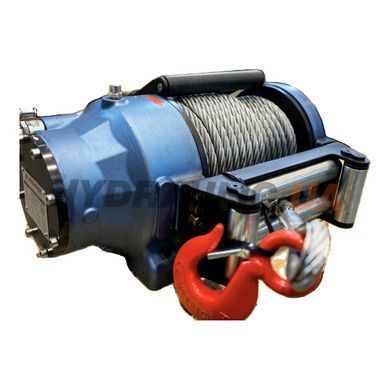

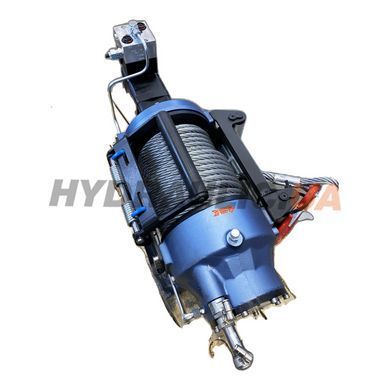

Гідравлічна лебідка PF Hydraulic PF-LS9.8-00 серії Light для легких комерційних і службових автомобілів. Максимальне тягове зусилля на першому шарі — 9800 кг (21605 lbs) при робочому тиску 200 бар і потоці 75 л/хв. Конструкція одноступінчастої планетарної передачі з передавальним числом 5,2:1 і гідромотор високого моменту 400 см³ дозволяють витягувати техніку масою до 9,8 тонн.
Корпус виготовлено з армованого алюмінієвого литва з термообробкою — модель оптимізована для встановлення на евакуатори легкових авто, спецтехніку аграрно-лісогосподарського комплексу і військові машини. Стандартна комплектація включає сталевий трос Ø14 мм довжиною 33 м, роликовий клюз (fairlead), ручний розчіп барабана (manual freespool), притискний ролик і гідравлічний вхід G 1/2″.
Гальмівна система — негативного типу (відмовобезпечне дискове гальмо), що автоматично утримує вантаж при втраті тиску в гідросистемі. Лебідка відповідає стандартам EN 14492 і SAE J706. Опції: пневматичний free spool замість ручного, радіокерування, ECU/IQAN, 16 шт. монтажних болтів M12.
Технічні характеристики
| Гарантія | 24 міс |
| Країна виробництва | Італія |
| Виробник | PF Hydraulic (PULLFORCE) |
| Артикул виробника | PF-LS 9.8-00 |
| Серія | Light Series |
| Максимальне тягове зусилля (1-й шар) | 9800 кг (21605 lbs) |
| Максимальний робочий тиск | 200 бар (2900 psi) |
| Максимальний потік насоса | 75 л/хв (19,81 gal/min) |
| Гідромотор | 400 см³ (high torque) |
| Рекомендований трос | Ø14 мм (9/16″) |
| Максимальна довжина троса | 33 м (108,3 ft) |
| Передавальне число | 5,2:1 |
| Тип передачі | Одноступінчаста планетарна |
| Корпус | Армоване алюмінієве литво з термообробкою |
| Гальмо | Негативне дискове гідравлічне |
| Розчіп барабана (free spool) | Ручний (опційно — пневматичний) |
| Гідравлічне підключення | G 1/2″ |
| Маса | 85 кг (188 lbs) |
| Відповідність стандартам | EN 14492, SAE J706 |
Тягове зусилля та швидкість троса по шарах намотування
| Шар 1 | 9800 кг — 12,5 м/хв — 6 м троса |
| Шар 2 | 7867 кг — 16 м/хв — 13,5 м троса |
| Шар 3 | 6571 кг — 18,3 м/хв — 22,5 м троса |
| Шар 4 | 5642 кг — 21,4 м/хв — 33 м троса |
Габаритне креслення
Габаритне креслення та повна технічна документація — у вкладці «Файли», PDF.
Переваги серії Light
- Гідромотор високого моменту 400 см³ — повна швидкість намотування 12,5 м/хв на першому шарі
- Армований алюмінієвий корпус — мінімальна маса 85 кг при тяговому зусиллі 9,8 т
- Негативне дискове гальмо — утримує вантаж при відключенні тиску
- Подвійна відповідність EN 14492 + SAE J706 — придатна для експорту в США/ЄС-ринки
- Сумісність з ECU/IQAN і радіокеруванням — інтеграція в сучасні системи керування
Застосування
PF-LS9.8-00 встановлюється на легкі евакуатори (Mercedes Sprinter, Iveco Daily, Ford Transit з лебідковою платформою), аварійно-рятувальні машини, аграрну і лісозаготівельну техніку (трактори, форвардери з тяговим оснащенням), військові машини і позашляховики класу «експедиційний». Тяговий діапазон 9,8 т закриває витягування легкових авто, кросоверів, фургонів масою до 3,5 т з ускладнених позицій (кювет, болото, м'який ґрунт). Не призначена для підіймання вантажів — тільки горизонтальна тяга з мінімум 5 витками троса на барабані.
Часті питання
У чому різниця між Light і Medium серіями PF Hydraulic?
Light (LS) — алюмінієвий корпус, до 9,8 т, для легкої комерційної техніки. Medium (MS) — корпус з ковкого чавуну, до 15 т, двоступінчаста планетарна, для важчих сценаріїв. PF-LS9.8-00 оптимальна для евакуаторів легкових авто, MS-15 — для евакуації мікроавтобусів і легких вантажівок.
Чи можна замінити ручний free spool на пневматичний?
Так. Pneumatic freespool — опційне виконання, замовляється при специфікації. Потребує підключення до пневмосистеми авто (мін. 6 бар, Ø6 мм лінія).
Який ресурс лебідки PF-LS9.8-00?
Не нормований мотогодинами — залежить від інтенсивності циклу і дотримання максимальних параметрів. Гарантія 24 міс. на дефекти виробництва і матеріалу. Сталевий трос гарантією не покривається — це витратний елемент.
Яке гідравлічне масло використовувати?
Стандартне мінеральне HLP за DIN 51524 в'язкістю 32-46 мм²/с при 50°C. Робочий діапазон в'язкості 10-300 мм²/с. Фільтрація 20/17 за ISO 4406.
Чи можна змінити напрямок обертання після монтажу?
Ні. Напрямок обертання барабана (CW/CCW) задається конструктивно при виготовленні і вказується у замовленні. Зміна після виготовлення вимагає заводської переборки.
