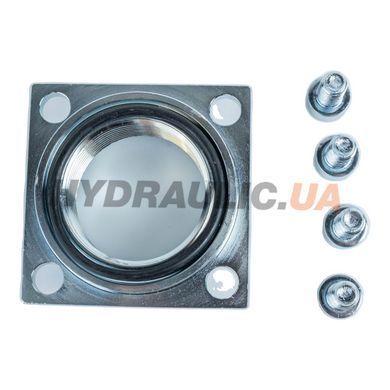

Фітинг всмоктувальний SF50404 фланцевий G1¼″ 80 л/хв Sunfab, Швеція

Фітинг всмоктувальний Sunfab 50404 — фланцевий перехідник з різьбовим виходом G1¼″ (BSPP) для лінії всмоктування великих насосів Sunfab: SAP/SCP 084-108, SAPT 130, тандемних SCPD 56/26 і 76/76, SLPD 20/20-64/32, регульованих SVH 062-130. Максимальний прохід — 80 л/хв при тиску всмоктування 1 бар і роботі на мінеральній оливі.

На відміну від кутового патрубка 20102 (під шланг Ø50 мм), цей фітинг розрахований на жорстку лінію всмоктування з різьбовим з'єднанням. З одного боку — стандартний фланець під всмоктувальний порт насосів великого типорозміру Sunfab, з другого — внутрішня різьба G1¼″ (BSPP, ISO 228). Болтове кріплення, профільне ущільнення фланця. Алюмінієве лиття, accessory-серія Pump 4 Suction Connections.

Sunfab Hydraulics AB (Худіксвалль, Швеція) — заводська accessory-програма для bodybuilder'ів вантажівок, гідроманіпуляторів, дорожньо-будівельної техніки. Артикул виробника — 50404.

Технічні характеристики

Габаритне креслення

Габаритне креслення та повна технічна документація (PDF) — у вкладці «Файли» та галереї товару.

Переваги

• Фланець під більшу серію насосів Sunfab (від робочого об'єму 84 см³/об)
• Різьба G1¼″ BSPP — стандарт ISO 228, сумісність із стандартним сантехнічним і гідравлічним обладнанням
• Прохід 80 л/хв на жорсткій лінії всмоктування — без додаткових перехідників
• Алюмінієве лиття + заводське ущільнення — герметичність на пульсаціях розрідження

Застосування

Гідросистеми важких вантажівок з PTO, де лінія всмоктування виконана сталевими або алюмінієвими трубами з різьбовими з'єднаннями: бортові маслостанції на тандем-насосах SCPD, важкі самоскиди-зерновози з насосами великого об'єму, регульовані гідроагрегати для дорожньо-будівельної техніки на шасі Scania R, Mercedes-Benz Actros, MAN TGS/TGX, Volvo FH, DAF XF.

Часті питання

Чому при більшій серії насосів використовується G1¼″ а не G1″ як у 50403?
Більший робочий об'єм насосів серії 084-130 потребує більшого перерізу всмоктування для уникнення кавітації. G1¼″ дає 80 л/хв замість 50 л/хв у G1″.

Чи можна використати 50404 для серії SAP 012-064?
Ні. Фланець насоса серії 012-064 має іншу геометрію — для нього треба фітинг 50403 (G1″). 50404 — тільки для серії 084-130.

Що краще для серії 084-130 — кутовий 20102 чи фланцевий 50404?
Залежить від компонування. Кутовий 20102 (Ø50 мм шланг, 120 л/хв) — для гнучкої лінії з більшим запасом потоку. Фланцевий 50404 (G1¼″, 80 л/хв) — для жорсткої труби, але обмежує потік. Для тандемних SCPD 76/76 на повних обертах потрібен 20102.

Чи входять болти кріплення у комплект?

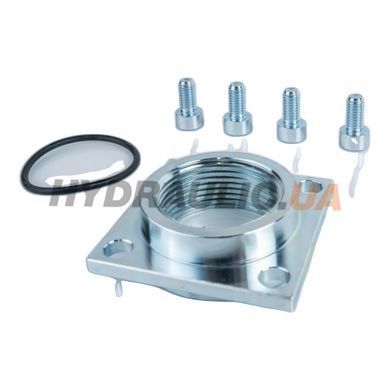

Так, accessory-серія Sunfab постачається комплектно: фітинг + болти + ущільнення. Окремо болти купувати не потрібно.
