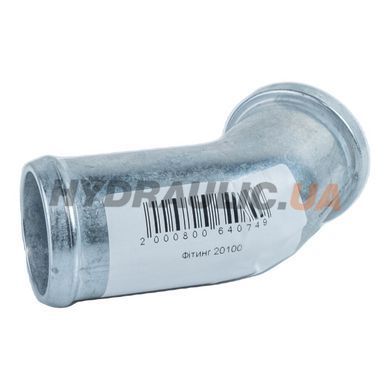

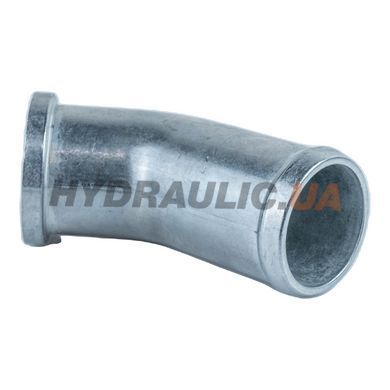

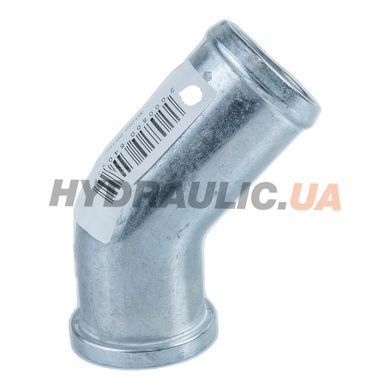

Фітинг всмоктувальний SF20100 кутовий 45° Ø38 мм 1½″ 65 л/хв Sunfab, Швеція

Фітинг всмоктувальний Sunfab 20100 — кутовий патрубок 45° для лінії всмоктування поршневих насосів Sunfab серій SAP, SCP 012-064 і SAPT 090. Внутрішній посадковий діаметр під шланг Ø38 мм (1½″), максимальний прохід — 65 л/хв при тиску всмоктування 1 бар і роботі на мінеральній оливі. Кут 45° дозволяє вивести всмоктувальний шланг убік від корпусу насоса при щільному компонуванні в зоні PTO вантажівки або маніпулятора.

Фітинг встановлюється на всмоктувальний фланець насоса; кріплення штатне болтове, ущільнення — гумовим хомутом по шлангу і профільним ущільненням по фланцю. Алюмінієве лиття, перевірене Sunfab у складі повної accessory-програми Pump 4 (Suction Connections). Артикул виробника — 20100.

Серія Sunfab SAP/SCP 012-064 — це аксіально-поршневі насоси з робочим об'ємом 12-64 см³/об, типове застосування — гідроманіпулятори (CRAYLER, HMF, HIAB), самоскиди, гідравлічні приводи комунальної техніки на шасі MAN, Mercedes-Benz, Scania. Sunfab Hydraulics AB (Худіксвалль, Швеція) випускає accessory-комплектні рішення з 1925 року, повна програма accessory призначена для bodybuilder'ів вантажівок.

Технічні характеристики

Габаритне креслення

Габаритне креслення та повна технічна документація (PDF) — у вкладці «Файли» та галереї товару.

Переваги

• Заводська accessory-серія Sunfab — повна сумісність з фланцем всмоктування насосів SAP/SCP 012-064 і SAPT 090
• Кут 45° звільняє простір під PTO і дозволяє розвести шланг убік без перегину
• Алюмінієве лиття + гумовий хомут — герметичність при пульсаціях розрідження у лінії всмоктування
• Прохід до 65 л/хв при 1 бар — без падіння тиску всмоктування на штатних робочих обертах насоса

Застосування

Установлюється на лінії всмоктування Sunfab SAP/SCP 012-064 і SAPT 090 у складі гідросистем вантажівок з PTO: гідроманіпулятори (CRAYLER, HMF, HIAB), самоскиди-зерновози, поливальні машини, snow-plow і salt-spreader техніка, оснащення комунальних спецавтомобілів. Шасі — DAF, MAN, Scania, Mercedes-Benz Actros, Volvo FH.

Часті питання

Який тип ущільнення на стороні шланга?
Гумовий хомут із зубчастою профільованою посадкою (Sunfab pump-clamping band). Запобігає зриву шланга при пульсаціях розрідження всмоктування. Хомут постачається у комплекті.

Чи підходить фітинг для насосів Sunfab серії SAP 084-108?
Ні. Для серій SAP/SCP 084-108, SAPT 130, SCPD 56/26 і 76/76, SLPD 20/20-64/32 потрібен аналог 20102 (Ø50 мм 45° для більшої серії). Артикул 20100 — тільки для серії 012-064.

Як орієнтується кут 45° при монтажі на насос?
Орієнтація кута довільна — фітинг закручується на фланець всмоктування у потрібну сторону. Положення фіксується ущільнювальним кільцем; перетягувати не потрібно.

Який мінімальний діаметр всмоктувального шланга для 65 л/хв?
Сам фітинг має посадку Ø38 мм (1½″) — рекомендований внутрішній діаметр шланга всмоктування. Менший діаметр викликає кавітацію при високих обертах насоса.
