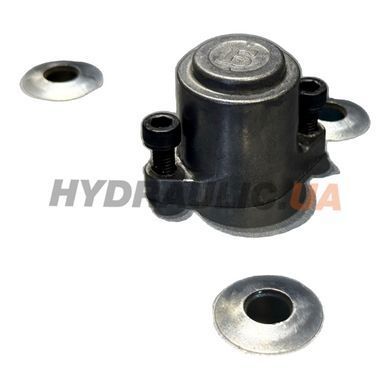

P40Z50-A1 — вузол фіксації золотника (фіксатор) гідророзподільників Badestnost серій P40 і Z50. Він визначає, як поводиться золотник після того, як оператор прибрав руку з важеля: щойно оператор відпускає важіль, золотник сам повертається в нейтраль і потік припиняється — це базове виконання, з якого йде більшість розподільників.
Фіксатор — це змінний вузол на торці золотника, протилежному важелю. На гідравліку розподільника він не впливає: ані витрату, ані тиск, ані схему золотника не змінює.
Технічні характеристики
| Тип | вузол фіксації (позиціонування) золотника |
| Виконання | пружинне повернення золотника в нейтраль з обох робочих позицій (код фіксації 1 за каталогом серії) |
| Сумісність | гідророзподільники Badestnost серій P40 і Z50 |
| Монтажна висота на корпусі | 40 мм (коди фіксації 1, 4–11) |
| Номінальна витрата серій | 40 л/хв (P40) і 50 л/хв (Z50) |
| Хід золотника | ±6 мм (P40) |
| Виробник | Badestnost AD, Чирпан, Болгарія |
Габаритне креслення вузла
.jpg)
Гідророзподільник Badestnost P40 у зборі — деталь показана у складі вузла. Окремого креслення цієї деталі виробник не публікує.
Габаритне креслення
Окремого габаритного креслення фіксатора виробник у каталозі серії не публікує — у паспорті наведена лише монтажна висота вузла на корпусі розподільника. Габаритна інформація доступна за запитом.
Інші коди фіксації тієї самої серії
- 1 — пружинне повернення в нейтраль з обох позицій;
- 2 і 3 — фіксація з одного боку, пружина з іншого;
- 4 і 5 — пружинне повернення лише з однієї позиції;
- 6, 7, 11 — двопозиційні виконання;
- 8 — фіксація в усіх трьох позиціях;
- 9 і 10 — фіксація у двох позиціях.
Застосування
- заміна зношеного фіксатора при ремонті розподільника;
- переробка секції під інший режим роботи оператора;
- комплектування розподільника під конкретну машину.
Питання та відповіді
Чи підійде фіксатор до моєї секції?
Вузол розрахований на корпуси серій P40 і Z50. Перед замовленням звіряйте серію розподільника — у сусідніх серій діаметр золотника інший.
Чи можна поставити фіксатор замість пружинного повернення?
Так, саме для цього вузол і постачається окремо: торець золотника в межах серії спільний, змінюється сам вузол цілком.
Чи змінює фіксатор витрату або тиск?
Ні. Він працює на торці золотника і на гідравлічну частину не впливає.
Що входить у постачання?

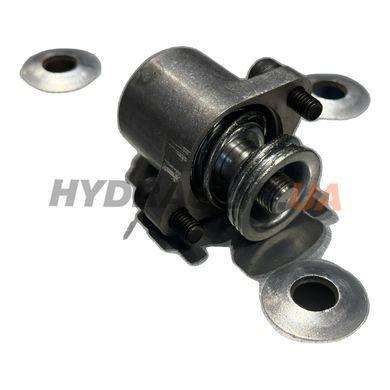

Вузол фіксації в зборі: корпус, пружина або фіксувальні елементи, ущільнення й кріплення. Сам золотник і розподільник — окремо.
