JSSC100E/001-001 — односекційний гідравлічний джойстик (пілотний клапан) GMS hydraulic для дистанційного керування гідророзподільниками, золотники яких мають гідропривід. Важіль не тягне золотник механічно: він пропорційно задає тиск керування на робочих виходах, і чим далі відхилений — тим вищий тиск і тим швидше йде виконавчий механізм. Важіль ходить на 26°30′ у кожен бік і працює на два робочі виходи — по одному на кожен напрямок руху. Живлення 30…100 бар подається на боковий порт P, злив — на боковий T; усі приєднання G 1/4″. У нейтраль важіль повертає пружина.
Технічні характеристики
| Тип | односекційний гідравлічний пілотний клапан (джойстик) |
| Кількість секцій | 1 (два робочі виходи) |
| Кут відхилення важеля | 26°30′ у кожен бік |
| Номінальна витрата | 5…20 л/хв |
| Тиск живлення на вході P | 30…100 бар |
| Максимальний протитиск на виході T | 3 бар |
| Гістерезис | не більше 0,5 бар |
| Внутрішні перетікання | 5…8 см³/хв при 30 бар (P ⇒ T) |
| Приєднання P, T і робочих виходів | G 1/4″ (ISO 228/1) або 9/16-18 UNF (SAE 6) |
| Розташування портів P і T | бокове |
| Момент затягування стяжних шпильок | 24 Н·м (ключ 13) |
| Рукоятка | тип E, овальна, шток M12×1 |
| Зворотна пружина | тип A, зусилля спрацювання 23…35,2 Н |
| Монтажна плита | 118 × 41,5 мм, кріпильні отвори Ø7 мм |
| Висота з важелем | 298 мм; головка важеля Ø32 мм |
| Робоча рідина | мінеральне гідравлічне мастило |
| Температура рідини | −10…+80 °C (ущільнення NBR) |
| В’язкість | 15…75 мм²/с (мінімум 12, максимум 400 мм²/с) |
| Чистота рідини | −/15/12 за ISO 4406 (NAS 1638, клас 6) |
| Температура довкілля | −40…+60 °C без електрики; −20…+50 °C з електрикою |
| Момент затягування штуцерів | 30 Н·м |
| Виробник | GMS hydraulic (GURMAKSAN), Туреччина |

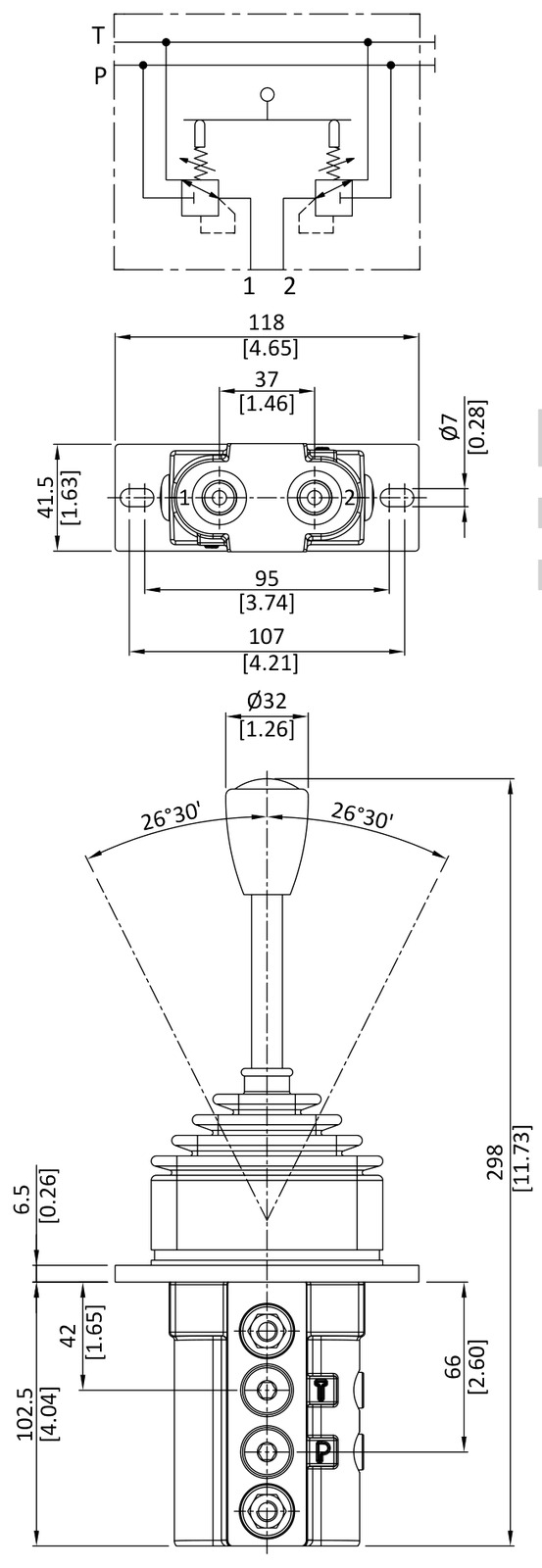

Габаритне креслення
.jpg)
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Як читається код
- JSSC100 — односекційний гідравлічний пілотний клапан із боковими портами P і T;
- E — рукоятка типу E (овальна, шток M12×1);
- 001 — крива керування №001 на кожному робочому виході: тиск на виході починає зростати з 3,0 ± 0,5 бар на ході плунжера 2,5 мм і доходить до повного тиску живлення на ході 8,0 мм;
- 001-001 — два записи кривої: секція одна, робочих виходів два — по одному на кожен напрямок.
Артикул Моторімпекс — скорочений запис повного коду GMS: у ньому немає комплекту корпусу, типу кривої (зі ступенем чи без) і зворотної пружини. Повний код менеджер звіряє з постачальником під час замовлення.
Переваги
- Тиск живлення від 30 бар — джойстик працює від лінії керування, а не від повного тиску системи;
- гістерезис не більше 0,5 бар: важіль повертається в ту саму точку, і виконавчий механізм не «плаває» при повторному наборі швидкості;
- перетікання 5…8 см³/хв — лінія керування не гріє бак на холостому ходу;
- стяжні шпильки 24 Н·м під ключ 13: секцію можна додати на місці, не розбираючи джойстик у майстерні;
- гумовий гофр закриває шарнір від пилу й вологи, а плита 118 × 41,5 мм лягає на стандартний виріз у панелі кабіни.
Застосування
Автокрани й гідроманіпулятори, лісовозні та комунальні надбудови, бурові установки, самоскиди з підйомним обладнанням — усюди, де секція гідророзподільника обладнана гідроприводом золотника і важіль треба винести в кабіну, подалі від самого розподільника. Одна секція JSSC100 керує одним золотником у два боки.
Питання та відповіді
Що означає «001» в артикулі?
Це номер кривої керування за каталогом GMS. З кривою 001 тиск на робочому виході з'являється (3 бар) після 2,5 мм ходу плунжера і досягає повного тиску живлення на 8 мм — тобто на початку ходу є невелика «мертва зона», далі тиск росте плавно.
Чим односекційний JSSC100 відрізняється від двовісного JSSC400?
JSSC100/1 має один важіль з ходом уперед-назад і два робочі виходи — це керування одним золотником. JSSC400 нахиляється у двох площинах і має чотири виходи, тобто одним важелем веде два золотники одночасно.
Який тиск подавати на вхід P?
Від 30 до 100 бар. Менше 30 бар не вистачить, щоб відкрити золотник розподільника, вище 100 бар — понад паспорт. Протитиск на зливі T не повинен перевищувати 3 бар, тому лінію T ведуть у бак окремо, а не в спільний колектор.
Яке мастило і яка чистота потрібні?
Мінеральне гідравлічне мастило в’язкістю 15…75 мм²/с (короткочасно від 12 до 400 мм²/с) і чистотою не гірше −/15/12 за ISO 4406, тобто клас 6 за NAS 1638. Пілотний клапан має малі дроселі — бруд у лінії керування збиває характеристику раніше, ніж псує сам розподільник.
Чи можна ставити джойстик у неопалювану кабіну?
Так. Без електричних опцій допустима температура довкілля −40…+60 °C, з електричними — −20…+50 °C. Мастило має бути в діапазоні −10…+80 °C, тому взимку техніку прогрівають до робочої в’язкості.
Що входить у гарантію?
12 місяців від дати продажу на виробничі дефекти. Не поширюється на наслідки роботи брудним мастилом, перевищення тиску живлення понад 100 бар і механічні пошкодження гумового гофра.
