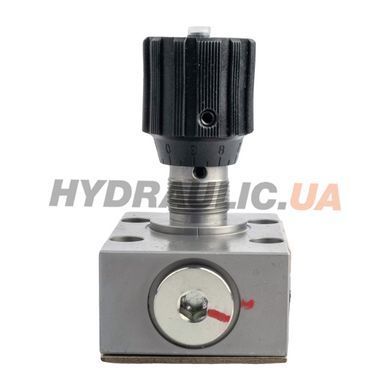

DRVP-12-1-10 — дросель зі зворотним клапаном Mozioni Ду 12 у плитному виконанні. Регулює швидкість руху гідроциліндра чи гідромотора в один бік: у напрямку A → B потік іде через регульоване дросельне вікно, у зворотному B → A відкривається вбудований зворотний клапан і рідина йде вільно. Повністю закритий дросель працює як запірний вентиль. Робочий тиск до 350 бар, тиск відкриття зворотного клапана 5 бар.
Розшифровка коду DRVP-12-1-10
- DRV — дросель зі зворотним клапаном (DV — дросель без нього)
- P — плитний монтаж; без літери — різьбове приєднання
- 12 — умовний розмір Ду 12
- 1 — корпус зі сталі
- 10 — серія, у каталозі виробника позначається 10J
- без літери наприкінці — ущільнення NBR; V — FKM
- решта полів коду: S — під панельний монтаж, 2 — метрична різьба приєднань (без коду — дюймова)
Гідравлічна схема

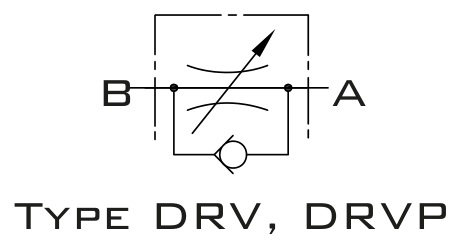

Символ виконання DRV/DRVP із паспорта: регульований дросель і паралельно йому зворотний клапан у пунктирному корпусі.
Технічні характеристики
| Тип | Дросель із зворотним клапаном, плитний монтаж |
| Умовний прохід | Ду 12 |
| Максимальний робочий тиск | 350 бар |
| Тиск відкриття зворотного клапана | 5 бар |
| Діапазон дроселювання за Δp(Q) | до 140 л/хв |
| Тип монтажу | на плиту (sub-plate) |
| Матеріал корпусу | сталь |
| Робоча рідина | мінеральна олива; фосфатний ефір |
| Температура рідини | −20…+80 °C |
| В'язкість | 2,8…500 мм²/с |
| Клас чистоти рідини | NAS 1638 клас 9 або 20/18/15 за ISO 4406 |
| Положення монтажу | будь-яке |
| Ущільнення | NBR |
| Кільце посадкової площини | O-ring 15×2,65 |
| Кріплення до плити | 4 отв. M6, гвинти M6×40 за GB/T 70.1-10.9 |
| Висота (дросель відкритий / закритий) | 112 / 103,5 мм |
| Маса | 1,4 кг |
| Серія | 10 |
| Виробник | Oleodinamica Mozioni |
| Країна виробництва | Італія |
Габаритне креслення

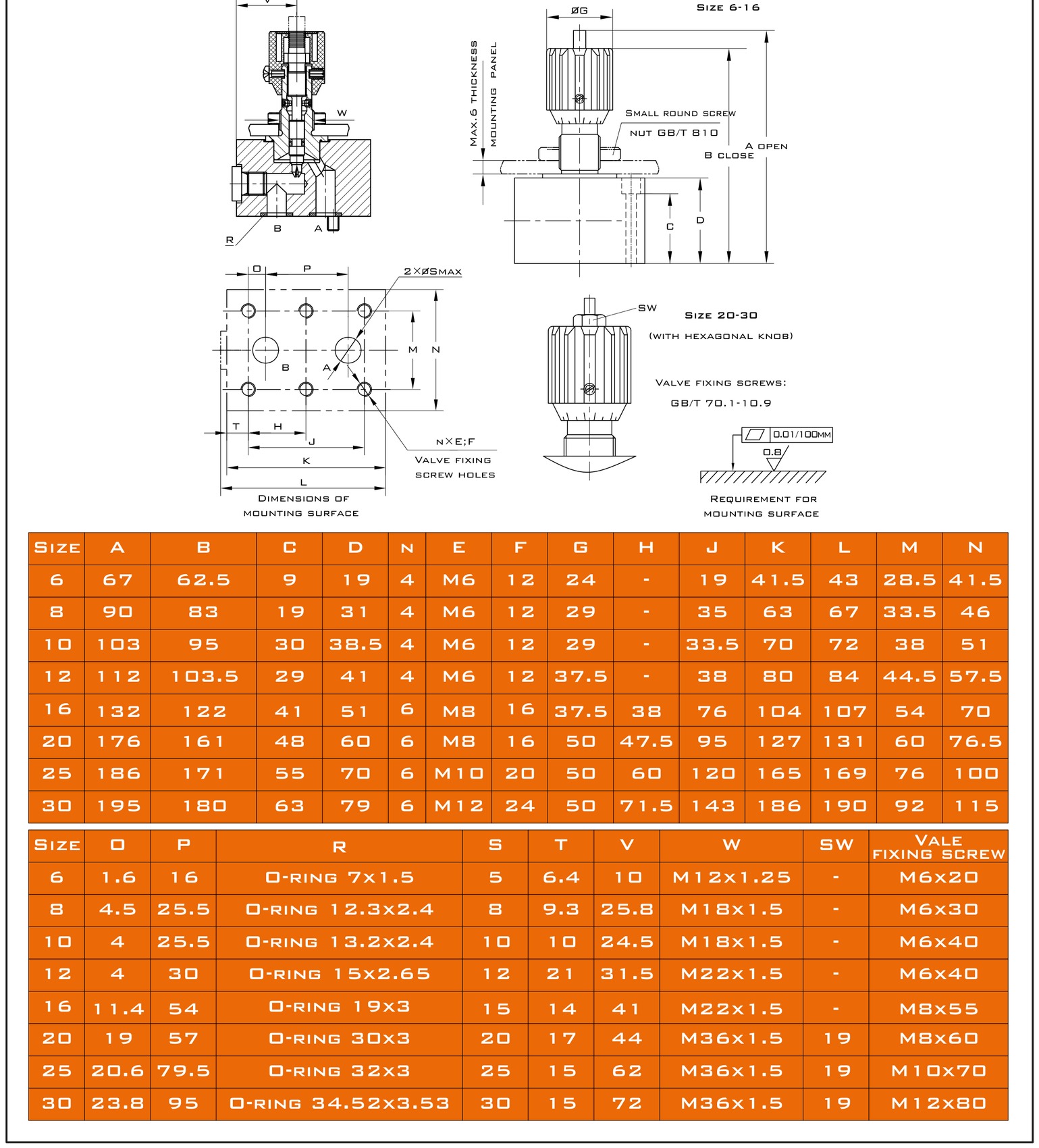

Габарити плитного виконання DRVP: розріз, посадкова площина і таблиці розмірів за типорозмірами. Ду 12 має круглу головку регулювання — на кресленні це вид «Size 6-16».
Розміри Ду 12 за літерами креслення, мм
| A | B | C | D | n | E | F | G | H | J | K | L | M | N | O | P | R | S | T | V | W | SW |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 112 | 103,5 | 29 | 41 | 4 | M6 | 12 | 37,5 | — | 38 | 80 | 84 | 44,5 | 57,5 | 4 | 30 | 15×2,65 | 12 | 21 | 31,5 | M22×1,5 | — |
n — кількість кріпильних отворів, E — їх різьба, R — ущільнювальне кільце посадкової площини, S — діаметр каналу, W — різьба під панельне кріплення, SW — розмір під ключ. Повні таблиці по всіх типорозмірах — на кресленні вище.
Що дає ця комплектація
- Одна деталь замість пари «дросель + зворотний клапан» — менше стиків і витоків
- Шкала з поділками: положення налаштування видно і його можна відновити після повного закриття
- Повне закриття перетворює дросель на запірний вентиль — окремий кран не потрібен
- 350 бар і будь-яке положення монтажу
Де застосовується
Регулювання швидкості опускання вантажу, подачі супорта, обертання гідромотора — скрізь, де рух в один бік має бути повільним і керованим, а зворотний — вільним. Ду 12 під витрату до 140 л/хв. Ставиться на плиту, тому змінюється без різання трубопроводу.
Який гідроклапан потрібен під конкретну задачу і яких помилок уникнути при виборі — у статті Типи та види гідравлічних клапанів.
FAQ
У який бік DRVP-12-1-10 дроселює?
У напрямку A → B потік проходить через регульоване вікно; у зворотному B → A відкривається зворотний клапан і опір мінімальний.
Який тиск відкриття зворотного клапана?
5 бар — однаково для всіх типорозмірів серії.
Яку витрату можна дроселювати?
Характеристика Δp(Q) паспорта для Ду 12 побудована до 140 л/хв.
Чи можна ним перекрити лінію?
Так. Повністю закручений дросель працює як запірний вентиль — це передбачено паспортом. Зворотний потік при цьому все одно піде через зворотний клапан.
Чим DRVP відрізняється від DRV?
DRV має різьбові приєднання й вбудовується в трубопровід; DRVP кріпиться на плиту. Це та сама гідравліка в іншому корпусі, і маса різна: Ду 12 — 1,4 кг у плитного проти легшого різьбового.
