Дросель двосторонній (двонаправлений регулятор потоку) Marchesini VRB розміру 3/8″ (внутрішній код виробника V0555) — лінійний регулятор потоку для регулювання швидкості гідравлічного актуатора в обох напрямках. Конструкція barrel-type (циліндрична муфта) з внутрішнім регулюванням обертанням зовнішнього манжета. Різьбове підключення G 3/8″, максимальний потік 45 л/хв, максимальний робочий тиск 300 бар, маса 0,312 кг.
Принцип роботи: регульований дроселюючий перетин у тілі клапана створює керований опір потоку. Зміна площі перетину виконується обертанням манжета зовні корпусу — за годинниковою стрілкою потік збільшується, проти годинникової — зменшується. Після налаштування фіксується контргайкою — це утримує задану витрату навіть при вібраціях. Регулювання працює однаково в обох напрямках (V→C і C→V), оскільки клапан не має внутрішнього зворотного клапана (для односторонньої регуляції з вільним обхідом використовується серія VRU).
Клапан НЕ pressure-compensated (без компенсації за тиском) — реальна витрата залежить від перепаду тиску і в'язкості масла. Це означає, що при коливаннях навантаження потік буде дрейфувати. Для стабільної швидкості незалежно від навантаження потрібен компенсований дросель (наприклад, VRC або VRFC). VRB підходить там, де навантаження стабільне (підйом постійної маси) або точність швидкості некритична.
Корпус і муфта — оцинкована сталь, внутрішні деталі — загартована і шліфована сталь, ущільнення — стандарт BUNA-N (NBR). Витоки при закритому положенні — мінімальні (за рахунок точного припасування деталей). Габарити: довжина L=73 мм, висота E=32 мм, ширина по ключу CH=24 мм, діаметр D=36 мм. Oleodinamica Marchesini S.r.l. — італійський виробник гідравлічних клапанів і регуляторів потоку. Артикул виробника — V0555 (VRB 3/8″).
Технічні характеристики
| Гарантія | 12 міс |
| Виробник | Oleodinamica Marchesini |
| Країна виробництва | Італія |
| Артикул виробника | V0555 (VRB 3/8″) |
| Серія | VRB (Barrel Type Bidirectional) |
| Тип | Двосторонній дросель (без компенсації за тиском) |
| Конструкція | Barrel-type (циліндрична муфта) |
| Підключення | G 3/8″ (BSPP, V і C порти) |
| Максимальний потік | 45 л/хв |
| Максимальний робочий тиск | 300 бар |
| Регулювання | Обертання зовнішнього манжета (з фіксацією контргайкою) |
| Робоча рідина | Мінеральне масло |
| В'язкість масла (умови випробування) | 30 cSt при 50 °C |
| Матеріал корпусу і муфти | Оцинкована сталь |
| Матеріал внутрішніх деталей | Сталь, загартована та шліфована |
| Ущільнення | BUNA-N (NBR) стандарт |
| Довжина L | 73 мм |
| Висота E | 32 мм |
| Розмір під ключ CH | 24 мм |
| Діаметр D | 36 мм |
| Маса | 0,312 кг |
| Pressure-compensated | Ні (потік залежить від тиску і в'язкості) |
Габаритне креслення

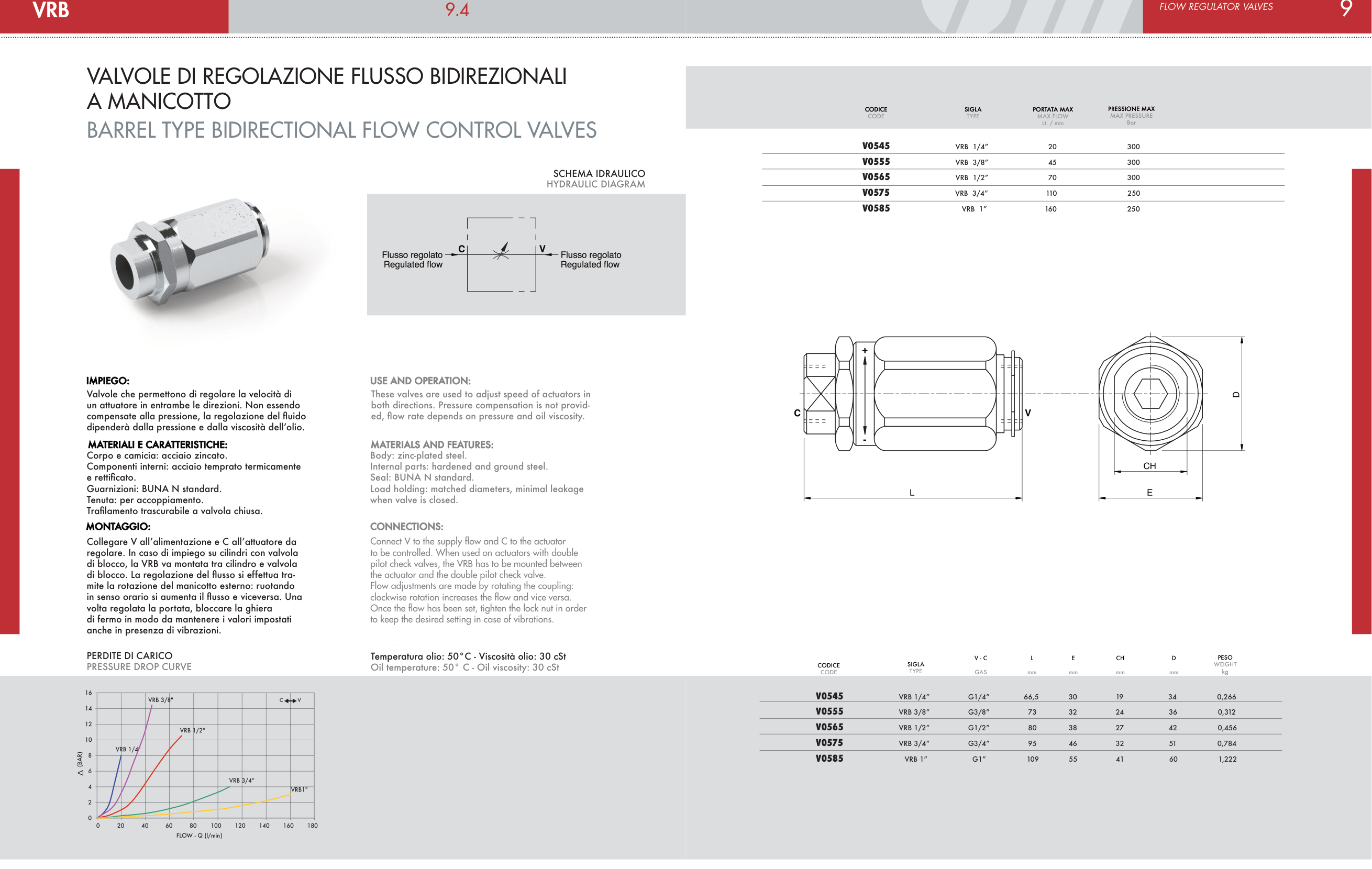

Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Переваги
- Двостороннє регулювання — обидва напрямки потоку (V→C і C→V)
- Компактна barrel-конструкція — встановлюється в лінію без додаткової плити
- Регулювання обертанням манжета — без інструменту, точно і повторювано
- Фіксація контргайкою — налаштування не дрейфує при вібраціях
- Тиск до 300 бар — сумісний з основними гідросистемами мобільної техніки
Застосування
Регулювання швидкості гідроциліндра підйому маніпулятора, обертача насадки, лебідки тощо. Встановлюється в магістраль безпосередньо перед актуатором. Якщо використовується разом з блокувальним клапаном (двостороннім гідрозамком) — дросель монтується між циліндром і гідрозамком. Не використовувати на лініях, де потрібна точна швидкість при змінному навантаженні (там потрібен компенсований дросель серії VRC).
Часті питання
Чим відрізняється VRB від VRU?
VRB — двосторонній дросель: регулює потік в обох напрямках. VRU — односторонній дросель зі зворотним клапаном: регулює потік тільки в одному напрямку (зазвичай C→V), у зворотному напрямку потік вільний через інтегрований зворотний клапан. Для підйомників-опускачів частіше потрібен VRU (керована швидкість опускання, вільний підйом).
Чи можна налаштовувати дросель під тиском?
Так, обертання манжета під тиском допускається. Однак для точного налаштування рекомендується розвантажити систему (зменшити тиск до робочого мінімуму) — тоді чутливіше відчувається ефект регулювання.
Як вибрати між VRB 3/8″ і VRB 1/2″?
За потоком: 3/8″ — до 45 л/хв (цей товар), 1/2″ — до 70 л/хв. Якщо потік насоса перевищує 45 л/хв, потрібен наступний типорозмір — інакше втрати тиску стануть надмірними і клапан буде працювати на межі пропускної здатності.
Чи можна використовувати з біоразкладним маслом HEES?
Так, у стандартному виконанні з NBR-ущільненнями. Для синтетичних і вогнетривких рідин (HFC, HFD) — потрібно уточнити сумісність ущільнень у виробника, можливо знадобиться спецвиконання з FPM (Viton).
