E-MI-AS-IR-01H/IM12 11 — цифровий драйвер ATOS у форматі штекера DIN 43650: вдягається прямо на котушку пропорційного клапана без датчика положення і керує струмом соленоїда за зовнішнім сигналом 4–20 мА / 0–20 мА. Підключення — роз’єм M12, 5 контактів. Живлення 24 V DC (або 12 V DC для котушок /6), струм до 2,7 А. Параметри (масштаб, зміщення, рампи, дизер, лінеаризація) задаються з ПК через інфрачервоний порт.
Як читати артикул E-MI-AS-IR-01H/IM12 11
| Позначення | Що означає |
|---|---|
| E-MI | драйвер на борту клапана, формат DIN 43650 |
| A | для клапанів без датчика положення |
| S | цифрове виконання |
| IR | інфрачервоний інтерфейс програмування |
| 01H | для клапанів з однією котушкою |
| IM12 | I + M12 — вхід 4–20 мА і роз’єм M12 на 5 контактів (розетка ZH-5P — окремо) |
| 11 | номер серії |
Характеристики
| Параметр | Значення |
|---|---|
| Живлення | 24 V DC (20–27 В) або 12 V DC (10–14 В), пульсації ≤ 10 %; запобіжник 2,5 А / 4 А |
| Струм на соленоїд | до 2,7 А (котушка 3,2 Ом, 24 В); до 3,3 А (котушка 2,1 Ом, 12 В) |
| Вхідний сигнал | 4–20 мА або 0–20 мА, Ri = 500 Ом |
| Вхід дозволу (enable) | 24 V DC: OFF 0–5 В, ON 9–24 В |
| Підключення | роз’єм M12, 5 контактів; розетка ZH-5P замовляється окремо |
| Живлення потенціометра | немає у виконанні M12 |
| Діагностика | 2 світлодіоди: стан котушки і драйвера; тривоги — обрив котушки, коротке замикання |
| Корпус / захист | пластик, IP65 на котушці |
| Робоча температура | −20…+50 °C |
| Маса | 70 г |
| Програмування | ПЗ ATOS через адаптер E-A-PS-USB/IR |
Габарити

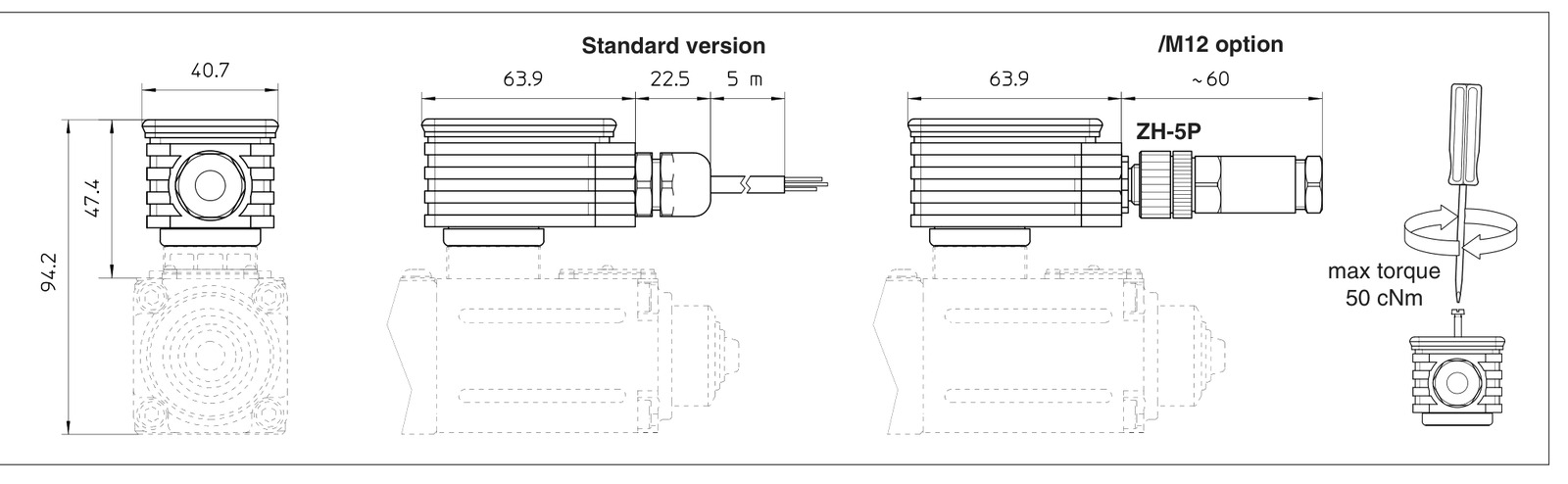

E-MI-AS-IR за паспортом ATOS G020: стандартне виконання (кабель 5 м) і виконання /M12 з розеткою ZH-5P
Що ще знадобиться
- Пропорційний запобіжний RZMO-A-030/315 40
- Пропорційний розподільник DHZE-A-071-L3 (без датчика положення)
- Драйвер E-MI-AS-IR-01H (0–10 В, кабель 5 м)
- Драйвер E-MI-AS-IR-01H/I (4–20 мА, кабель 5 м)
- Драйвер E-MI-AS-IR-01H/M12 (0–10 В, роз’єм M12)
Питання й відповіді
До яких клапанів підходить драйвер?
До пропорційних клапанів ATOS без датчика положення з котушкою на роз'ємі DIN 43650 — наприклад, запобіжних RZMO-A, розподільників DHZE-A. Клапани з датчиком положення (DLHZO-T, DHZO-T) потребують інших драйверів.
Як керувати розподільником із двома котушками?
Поставити два драйвери — по одному на котушку, подати однаковий опорний сигнал на обидва, а вибір котушки робити сигналом дозволу (enable) з протилежною полярністю.
