KPDV250 — блок подвійних перехресних запобіжних клапанів M+S Hydraulic для героторних моторів серії MV. Кріпиться прямо на корпус мотора й обмежує тиск в обох робочих лініях: при перевантаженні або різкій зупинці вала олива перепускається з напірної лінії в протилежну, не даючи піку зруйнувати мотор і рукави.
Характеристики
| Параметр | Значення |
|---|---|
| Тип | подвійний перехресний запобіжний клапан (dual crossover relief valve) |
| Витрата | до 200 л/хв |
| Діапазон налаштування | 20…250 бар (виконання «250») |
| Умови налаштування | витрата 5 л/хв, в’язкість 32 мм²/с при 50 °C |
| Порти P (A, B) | G 1 (BSPP), глибина 20 мм |
| Кріплення до мотора | 4 гвинти M12×75 клас 8.8 DIN 912, момент затягування 75 Н·м |
| Габарит | 120 × 75 × 171 мм (з регулювальними гвинтами) |
| Маса | 8,0 кг |
Каталог M+S дає ще два виконання для MV: KPEAV і KPEBV — одинарні перехресні клапани, що ставляться на гвинти M12×50 і M12×65. Порти також бувають M33×2 (код M) і 1 5/16″-12 UN з O-ring (код A); KPDV250 без літери — з портами G 1.

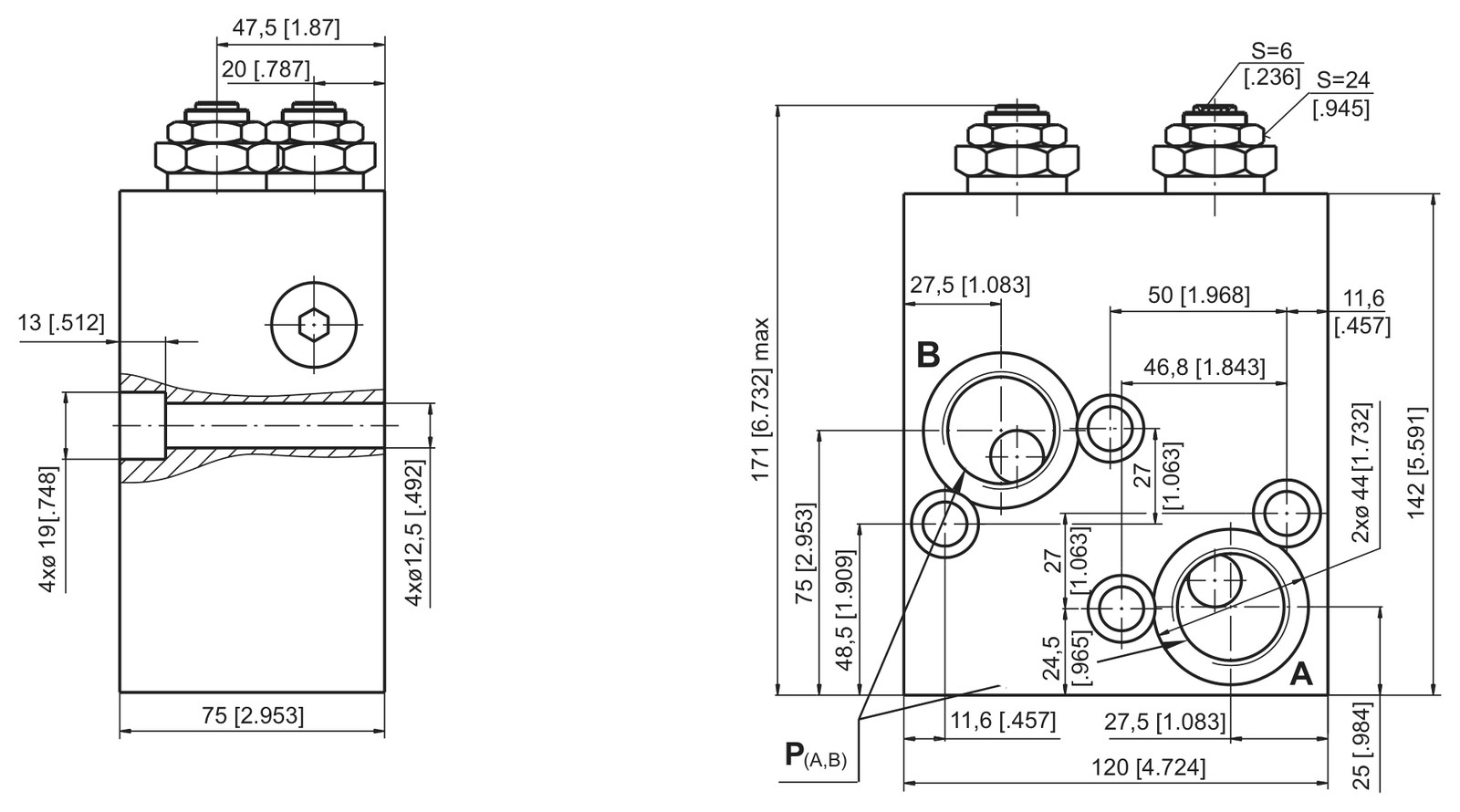

Габарити
KPDV: 120 × 75 мм у плані, висота до 171 мм; порти P(A,B), 4 отвори Ø12,5 мм під гвинти M12
Що ще знадобиться
Питання й відповіді
Чи підійде KPDV до моторів MS або MR?
Ні. Блок розрахований на привалкову площину моторів серії MV і кріпиться до неї чотирма гвинтами M12×75.
Як налаштувати тиск спрацювання?
Регулювальними гвинтами під ключ S=6 з контргайкою S=24 у межах 20–250 бар. Каталожні значення наведено для витрати 5 л/хв; на більшій витраті тиск відкриття росте за характеристикою клапана.
Навіщо перехресні клапани на гідромоторі?
Коли розподільник різко закриває лінії, інерція навантаження продовжує крутити мотор, і в одній із ліній виникає пік тиску. Перехресний клапан перепускає оливу в протилежну лінію і плавно гальмує вал.
