Банджо — фітинг, який кріпиться наскрізним болтом і вільно обертається на ньому. Це його єдина причина існування: підвід можна розвернути в будь-який бік і тільки потім затягнути. Звичайний штуцер дивиться туди, куди довернувся по різьбі.
🔴 Комплект — три деталі: сам фітинг, банджо-болт і дві ущільнювальні шайби з обох боків кільця. Болт і шайби — окремі позиції. Без шайб з'єднання тече завжди, і це найчастіша причина «фітинг бракований».
Виконання — прямий, DIN 7642. Внутрішні діаметри банджо 8–22 мм, під рукави 4–5 … 17–18 мм.
Номер стандарту в назві означає взаємозамінність: деталь стикується з будь-якою іншою за тим самим номером, незалежно від виробника.
Клас — низький тиск: паливні, гальмівні, мастильні й пневматичні лінії техніки. «Низький» тут відносно гідравліки високого тиску: реальний робочий діапазон ряду — 35–75 бар, і чим більший прохід, тим нижча цифра. Точне значення для кожної позиції стоїть у характеристиках.
Матеріал — сталь.
Прямий банджо — базове виконання родини й найширший ряд: 19 позицій. Підвід виходить паралельно осі болта.
Беруть його тоді, коли місця вистачає, а розвернути треба тільки площину — тобто у восьми випадках із десяти.

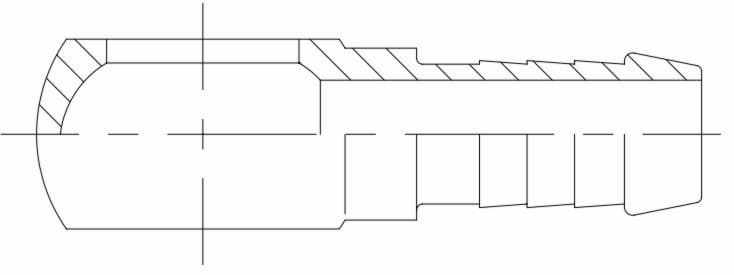

Схеми й креслення
Доступні розміри
| Код продукції | Розмір | Внутр. діам. шл. мм | Внутр. діам. банджо. мм | Болт |
|---|---|---|---|---|
| 5884-08-03 | NW3 | 4-5 | 8 | M 8x1,0 |
| 5884-08-04 | NW4 | 5-6 | 8 | M 8x1,0 |
| 5884-10-04 | NW4 | 5-6 | 10 | M 10x1,0 |
| 5884-10-06 | NW6 | 7-8 | 10 | M 10x1,0 |
| 5884-12-04 | NW4 | 5-6 | 12 | M 12x1,5 |
| 5884-12-06 | NW6 | 7-8 | 12 | M 12x1,5 |
