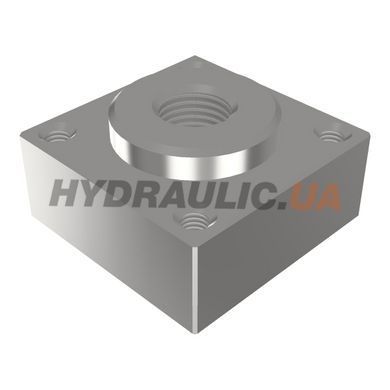

Oleodinamica Mozioni MAP-M-1-4 — перехідний блок, який дає змогу поставити реле тиску з плитовим монтажем на трубопровід або в різьбовий порт. З одного боку — внутрішня різьба G1/4 під штуцер лінії, з іншого — шліфована посадкова площина з чотирма отворами M5 на квадраті 31 × 31 мм: на неї кріпиться реле, а тиск підводиться каналом Ø2 мм по центру.
Квадрат 31 × 31 мм і кріплення 4 × M5 — посадка реле тиску серії MAP (так само кріпиться, наприклад, ATOS MAP), тож адаптер знімає потребу в окремій плиті чи модульному блоці, коли реле треба поставити просто на лінію.
Технічні характеристики
| Модель | MAP-M-1-4 |
| Призначення | адаптер під реле тиску з плитовим монтажем |
| Габарит | 40 × 40 × 22 мм |
| Приєднання до лінії | внутрішня різьба G1/4, глибина 19 мм, цековка Ø27 мм під ущільнення |
| Посадкова площина реле | 4 отвори M5×0,8-6H на квадраті 31 × 31 мм (±0,05), канал Ø2 мм по центру |
| Площинність посадкової поверхні | 0,01 на 100 мм, шорсткість Ra 0,63 |
| Виробник | Oleodinamica Mozioni |
| Країна виробництва | Італія |
Габаритне креслення
Креслення виробника (версія 01/22): 40 × 40, H 22, G1/4-19, Ø27, 4 × M5 на 31 ± 0,05, канал Ø2.
Питання й відповіді
Яке реле тиску можна поставити на цей адаптер?
Реле з плитовим монтажем і кріпленням 4 × M5 на квадраті 31 × 31 мм — посадка серії MAP.
Як адаптер під'єднується до системи?
Через внутрішню різьбу G1/4 глибиною 19 мм: у неї вкручують штуцер або перехідник лінії, цековка Ø27 мм — під ущільнювальну шайбу.
Чи входять гвинти й ущільнення?
Ні, постачається сам блок. Гвинти M5 і кільце для посадки реле зазвичай ідуть у комплекті з реле.
Які габарити адаптера?
40 × 40 мм у плані, висота 22 мм — блок не виходить за контур основи реле.
