M-SR25KE05-10 — ввёртный обратный клапан угловой исполнения Mozioni серии M-SR, Ду 25. Ставится прямо в расточку гидроблока и пропускает поток в одном направлении, запирая обратный без утечки. Давление открытия 0,5 бар, рабочее давление до 420 бар, расход по характеристике Δp до 300 л/мин.
Расшифровка кода M-SR25KE05-10
- M-SR — обратный клапан картриджного исполнения
- 25 — типоразмер Ду 25
- KE — угловой клапан
- 05 — давление открытия 0,5 бар
- 10 — серия 10…19 (монтажные и присоединительные размеры неизменны)

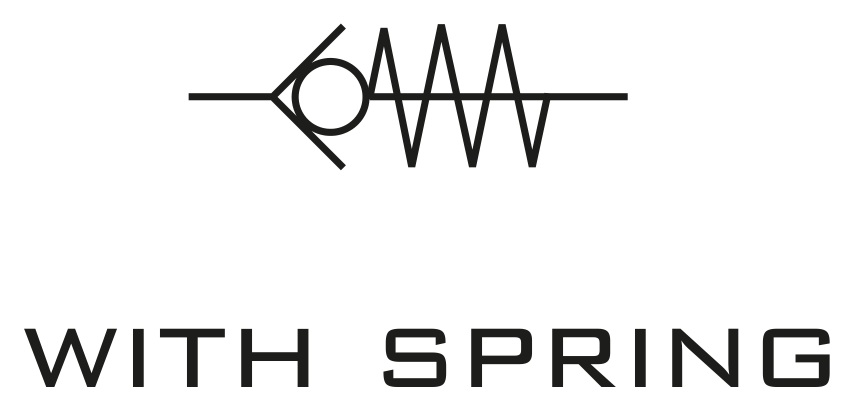

Гидравлическая схема
Исполнение с пружиной: клапан запирается пружиной, давление открытия 0,5 бар.
Технические характеристики
| Тип | Клапан обратный картриджный |
| Исполнение | Угловой («KE») |
| Условный проход | Ду 25 |
| Давление открытия | 0,5 бар |
| Максимальное рабочее давление | 420 бар |
| Расход по характеристике Δp | до 300 л/мин |
| Длина картриджа L | 74,3 мм |
| Монтажное отверстие, резьба пробки | G1 1/4″ (ZN 10001) |
| Предельное давление узла с этой пробкой | 250 бар |
| Масса | 0,32 кг |
| Уплотнения | NBR |
| Температура рабочей жидкости | −30…+80 °C |
| Вязкость | 2,8…500 мм²/с |
| Класс чистоты жидкости | 20/18/15 за ISO 4406(c) |
| Серия | 10 |
| Производитель | Oleodinamica Mozioni |
| Страна производства | Италия |

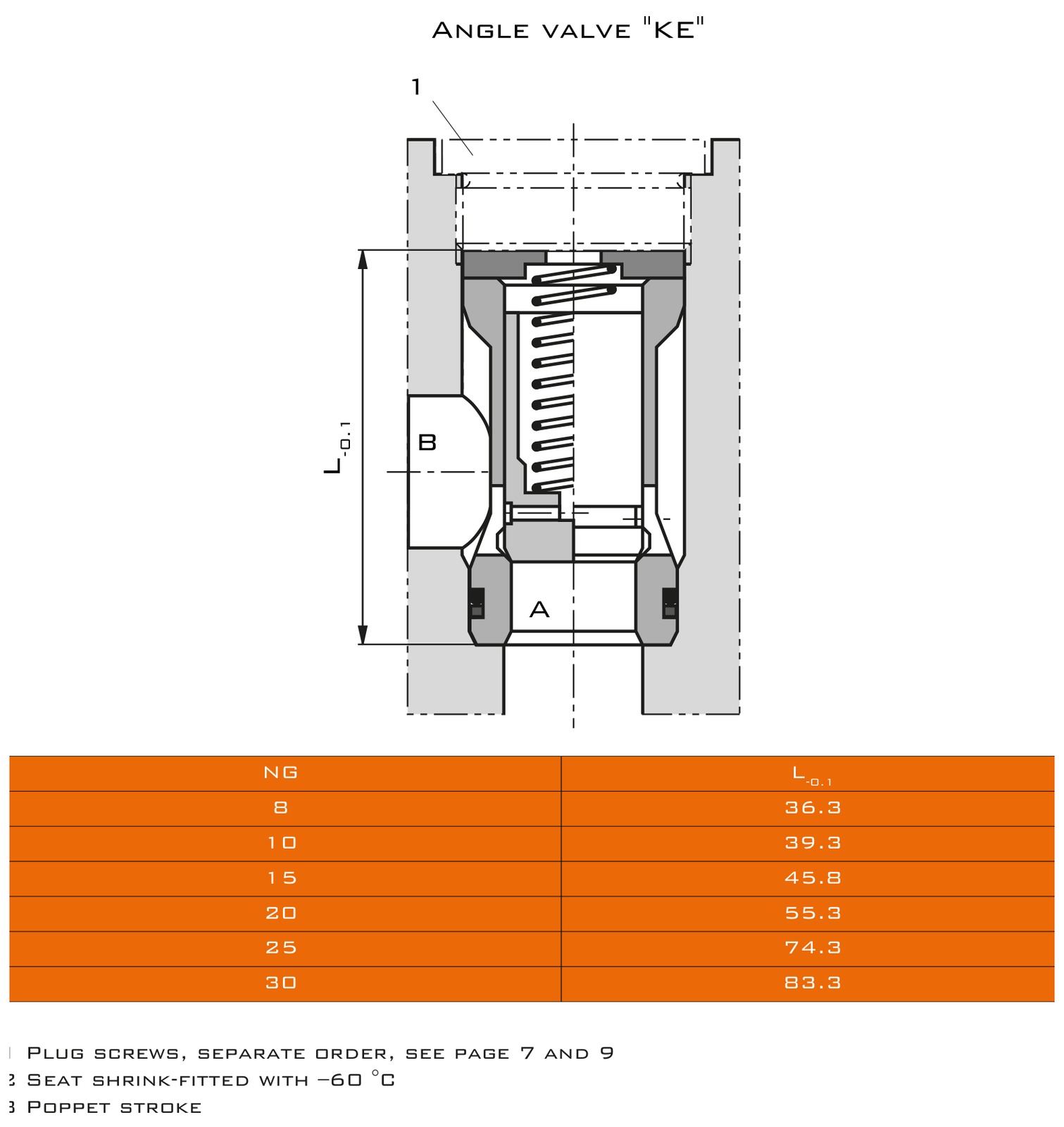

Габаритный чертёж
Разрез картриджа и таблица длины L по типоразмерам. Размеры монтажной расточки — в паспорте (вкладка «Файлы»).
Внимание к давлению. Сам клапан рассчитан на 420 бар, но монтажное отверстие Ду 25 с пробкой G1 1/4″ по ZN 10001 ограничено 250 бар. Для полных 420 бар паспорт даёт отдельное исполнение расточки с метрической резьбой — см. стр. 9 паспорта.
Что даёт эта комплектация
- Запирание без утечки в одну сторону — седло посажено с натягом при −60 °C
- Ставится в расточку блока, отдельный корпус и трубная обвязка не нужны
- Давление открытия выбирается из ряда 0 · 0,2 · 0,5 · 1,5 · 3,0 · 5,0 бар — у этой позиции 0,5 бар
- Серия 10…19 сохраняет монтажные размеры — замена без переделки блока
Где применяется
Гидроблоки мобильной и промышленной техники: удержание нагрузки в линии гидроцилиндра, разделение напорной и сливной ветвей, защита насоса от обратного потока, байпас фильтра. Ду 25 под расход до 300 л/мин.
FAQ
Какое давление открытия у M-SR25KE05-10?
0,5 бар — код 05 в обозначении. Это давление, с которого клапан начинает пропускать поток в прямом направлении.
Какой расход держит Ду 25?
График Δp(Q) паспорта построен до 300 л/мин. На большем расходе перепад растёт быстрее, чем задекларировано, — берите следующий типоразмер.
Чем KE отличается от KD?
KE — угловой: вход А снизу, выход B сбоку. KD — проходной: поток идёт насквозь. Эта позиция — угловой.
Нужна ли пробка отдельно?
Да. Пробка монтажного отверстия заказывается отдельно — паспорт даёт номера для NBR и FKM на стр. 7 и 9.
На какой жидкости работает?
Минеральные масла HL/HLP по DIN 51524, −30…+80 °C, вязкость 2,8…500 мм²/с, класс чистоты 20/18/15. Для биоразлагаемых и огнестойких жидкостей нужно исполнение с уплотнениями FKM (буква V в коде).
