DBDS-10-K1X/200 — предохранительный клапан прямого действия Mozioni типоразмера Ду 10, ввёртное исполнение (картридж в гнездо). Пружина действует прямо на запорный элемент, без пилотной ступени: клапан открывается как только давление превышает затяжку, и так же быстро закрывается. Давление настройки 200 бар (20 МПа), пропускная способность до 120 л/мин, рабочее давление серии 31,5 МПа, максимальное — 40 МПа (400 бар).
Расшифровка кода DBDS-10-K1X/200
| DBD | предохранительный клапан прямого действия |
| S | регулировочный винт под защитным колпачком |
| 10 | типоразмер Ду 10 |
| K | ввёртное исполнение (картридж) |
| 1X | серия 1X |
| 200 | давление настройки 200 бар (20 МПа) |
Гидравлическая схема
Схема клапана прямого действия из паспорта DBD: линия P — запорный элемент с пружиной — слив в T, управление внутреннее.
Технические характеристики
| Типоразмер | Ду 10 |
| Тип | предохранительный клапан прямого действия |
| Исполнение | ввёртное исполнение (картридж в гнездо) |
| Резьба гнезда под картридж | M35x1,5 |
| Давление настройки | 200 бар (20 МПа) |
| Рабочее давление | 31,5 МПа (315 бар) |
| Максимальное давление | 40 МПа (400 бар) |
| Максимальный расход | 120 л/мин |
| Температура рабочей жидкости | −20…+70 °C |
| Тонкость фильтрации | 25 мкм |
| Масса | 0,5 кг |
| Корпус | литьё, фосфатированное покрытие |
| Производитель | Oleodinamica Mozioni, Италия |
| Гарантия | 12 мес |

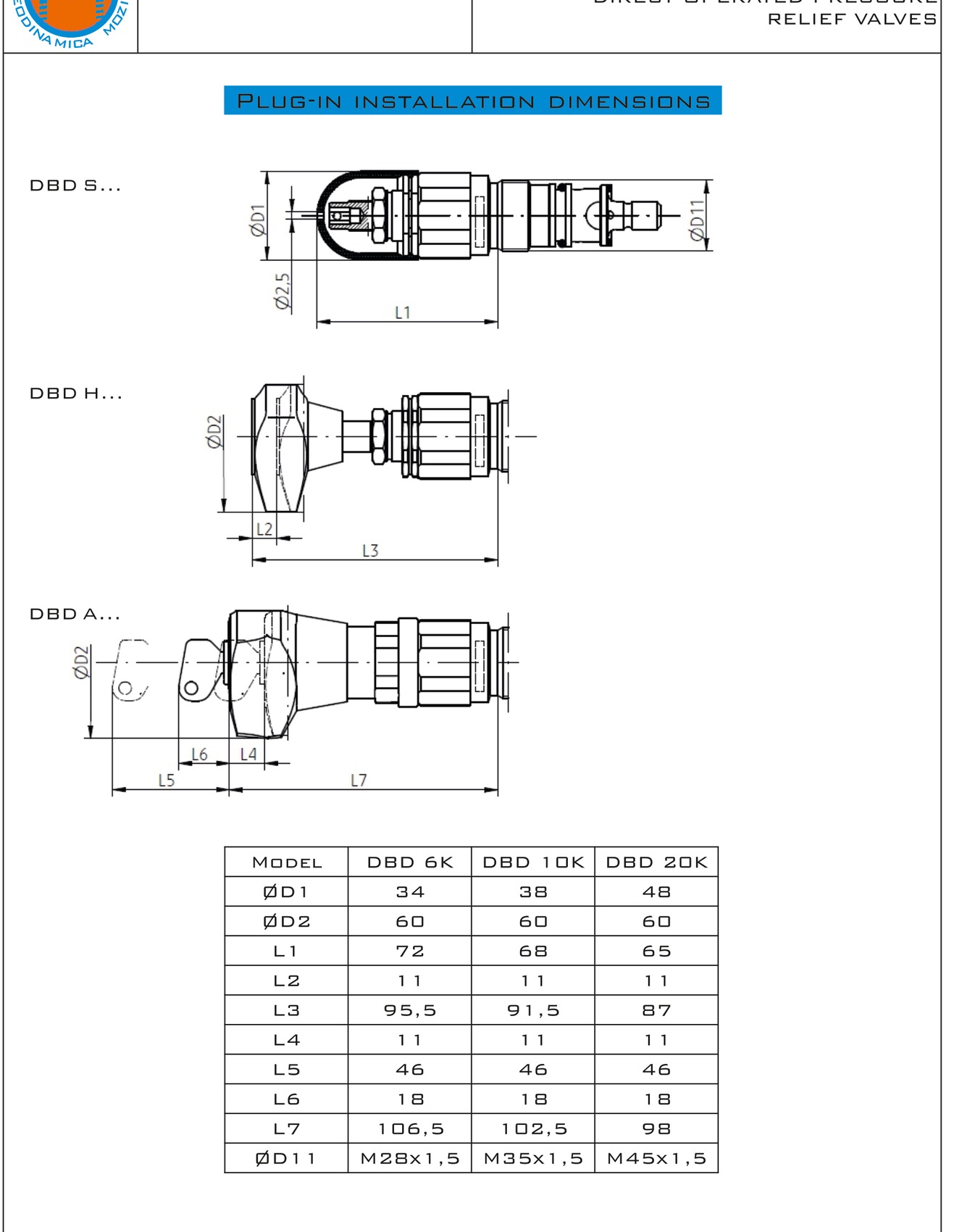

Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».
Что даёт эта комплектация
- Прямое действие — отклик без задержки пилотной ступени, настройка держится стабильно и на малых расходах
- Давление настройки 200 бар (20 МПа) из ряда ступеней паспорта
- Максимальное давление 40 МПа (400 бар) — запас над рабочими 31,5 МПа
- Ввёртное исполнение: клапан ставится прямо в гнездо блока — без отдельного корпуса и трубопроводов
Где применяется
Предохранительный контур гидростанций и насосных групп, ограничение давления отдельной ветви, линия управления пилотных аппаратов, защита гидроцилиндров и гидромоторов от перегрузки.
Какой гидроклапан нужен под конкретную задачу и каких ошибок избежать при выборе — в статье Типы и виды гидравлических клапанов.
На какое давление настроен DBDS-10-K1X/200?
200 бар (20 МПа). Рабочее давление серии — 31,5 МПа, максимальное — 40 МПа.
Сколько жидкости пропускает клапан?
До 120 л/мин для Ду 10. Паспортные пределы серии: Ду 6 — 50, Ду 10 — 120, Ду 20 — 250 л/мин.
Что означает буква K в коде?
Ввёртное исполнение: картридж ввинчивается в гнездо с резьбой M35x1,5.
Какая рабочая температура жидкости?
−20…+70 °C, тонкость фильтрации 25 мкм.
