DB20-G2-50-50 — клапан предохранительный пилотный Mozioni типоразмера Ду 20. Клапан состоит из главной ступени с золотниковым картриджем и пилотной ступени с элементами настройки: давление канала P действует на главный золотник, а через дроссели управления — на шарик пилота; как только давление превышает затяжку пружины, шарик открывается и главный золотник соединяет P с T. Максимальное давление настройки 50 бар (5 МПа), пропускная способность до 500 л/мин.
Расшифровка кода DB20-G2-50-50
| DB | пилотный предохранительный клапан |
| 20 | типоразмер Ду 20 |
| G | резьбовое присоединение |
| 2 | регулировочный винт под защитным колпачком |
| 50 | серия 50 |
| 50 | максимальное давление настройки 50 бар (5 МПа) |
Гидравлическая схема
Схема этого исполнения из таблицы схем паспорта DB&DBW: DB…/… — пилотный клапан, внутреннее управление и внутренний дренаж. Отдельных портов X или Y у этого артикула нет — управление и дренаж внутренние.
Технические характеристики
| Типоразмер | Ду 20 |
| Тип | пилотный предохранительный клапан |
| Монтаж | резьбовое (трубное) присоединение |
| Максимальное давление настройки | 50 бар (5 МПа) |
| Максимальный расход | 500 л/мин |
| Рабочее давление в портах A, B, X, P | 350 бар |
| Рабочее давление в порту T | 315 бар |
| Максимальное противодавление в порту Y | 315 бар |
| Присоединительная резьба | M33x2 или G1″ |
| Температура рабочей жидкости | −20…+80 °C |
| Тонкость фильтрации | 25 мкм |
| Корпус | литьё, фосфатированное покрытие |
| Производитель | Oleodinamica Mozioni, Италия |
| Гарантия | 12 мес |

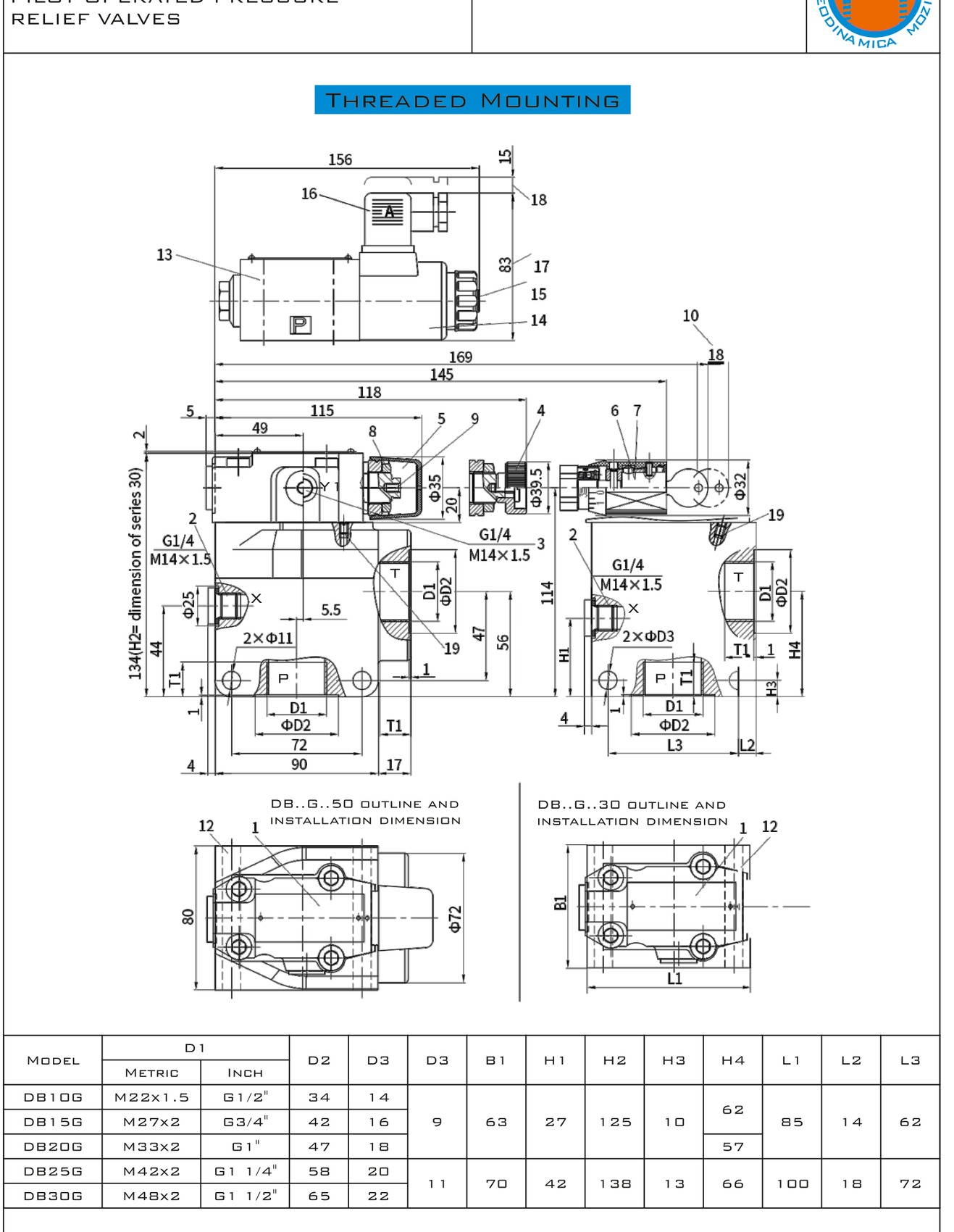

Габаритный чертёж
Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».
Что даёт эта комплектация
- Пилотная схема: давление держится стабильно во всём диапазоне расхода, перепад на главном золотнике мал
- Ступень настройки 50 бар (5 МПа) — пружина подобрана именно под этот диапазон
- Пропускная способность до 500 л/мин без перехода на больший типоразмер
- Резьбовое присоединение M33x2 — клапан ставится в трубопровод без монтажной плиты
Где применяется
Гидростанции прессов, литейных и формовочных машин, подъёмные механизмы, гидроприводы строительной и коммунальной техники — везде, где давление насоса нужно ограничить и удержать стабильным при переменном расходе.
Какой гидроклапан нужен под конкретную задачу и каких ошибок избежать при выборе — в статье Типы и виды гидравлических клапанов.
Какое максимальное давление настройки DB20-G2-50-50?
50 бар (5 МПа). Рабочее давление в портах A, B, X, P — до 350 бар.
Сколько жидкости пропускает клапан этого типоразмера?
До 500 л/мин — паспортный предел для Ду 20.
Чем DB отличается от DBW?
DB только ограничивает давление. DBW имеет встроенный распределитель: напряжение на катушке разгружает насос до нуля, снятие напряжения возвращает настроенное давление.
Какая резьба портов?
M33x2 (метрическая) или G1″ — оба варианта в одной позиции паспорта.
