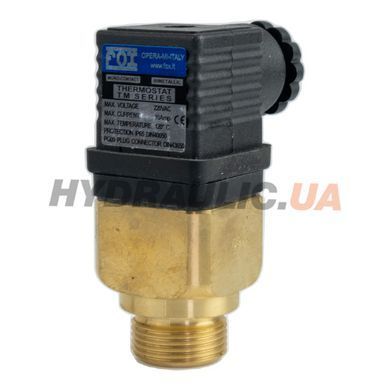

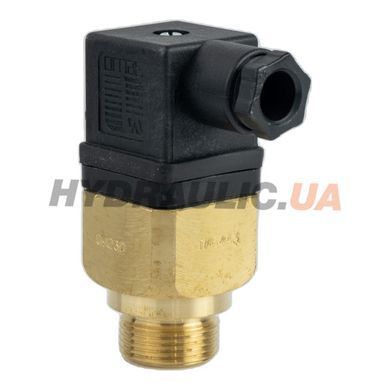

Нерегулируемый биметаллический термостат OMT с резьбой M22×1,5 вкручивается в гнездо воздушного теплообменника серий ST (мобильная техника) и включает вентилятор, когда масло нагрелось до температуры срабатывания, а выключает — когда остыло. Вентилятор не крутится вхолостую на холодной системе, масло быстрее выходит на рабочую температуру, двигатель вентилятора служит дольше.
Температура срабатывания
| Термостат | Включает вентилятор | Выключает |
|---|---|---|
| OMT T02 | 43 °C | 33 °C |
| OMT T03 | 52 °C | 42 °C |
| OMT T04 | 65 °C | 55 °C |
| OMT T05 | 75 °C | 65 °C |
| OMT T06 | 85 °C | 75 °C |
Температуру включения берите немного выше рабочей температуры масла вашей системы. Код температуры тот же, что и третья группа в коде заказа теплообменника OMT: SS30 01 04 A — аппарат с термостатом T04.
Куда ставится
В теплообменники OMT серий ST (мобильная техника) — гнездо M22×1,5 на корпусе радиатора. Из нашего каталога:
| Типоразмер | Есть в каталоге |
|---|---|
| OMT ST50 | ST501200A, ST502400A |
| OMT ST60 | ST601200A, ST602400A |
| OMT ST100 | ST1001200A, ST1002400A |
| OMT ST180 | ST1801200A, ST1802400A |
| OMT ST210 | ST2101200A, ST2102400A |
Для серии SS і SD нужен термостат с резьбой 1/2″ BSP — отдельная карточка. Регулируемый OMT T08 (0–90 °C) имеет гильзу 1/2″ NPT и ставится в бак или сливную линию.
Технические характеристики
| Резьба | M22×1,5 |
| Контакт | нормально открытый (NO) — замыкается при нагреве |
| Коммутация | 250 В~, до 10 А |
| Точность срабатывания | ±5 °C |
| Гистерезис (разница включения/выключения) | до 15 °C |
| Разъём | DIN43650, 2P+T, кабельный ввод PG09 |
| Защита | IP65 |
| Макс. температура | 130 °C |
| Корпус / контакты | латунь / посеребрённые |
Подключение
- Вкручивайте с медной плоской шайбой — так требует OMT.
- Однофазный вентилятор 220 В контакт коммутирует напрямую.
- Трёхфазный 380 В — через контактор: термостат включает его катушку.
- 12/24 В постоянного тока — через реле: ток двигателя (до 18 А на 12 В) больше 10 А контакта.
Вопросы и ответы
Подойдёт ли термостат к теплообменнику другого производителя?
Если гнездо имеет резьбу M22×1,5 и глубину под корпус термостата — да, но температуру и контакт проверяйте по схеме вашего аппарата.
Чем T02 отличается от T04?
Только температурой срабатывания: T02 включает вентилятор при 43 °C, T04 — при 65 °C. Резьба и электрические данные одинаковые.
