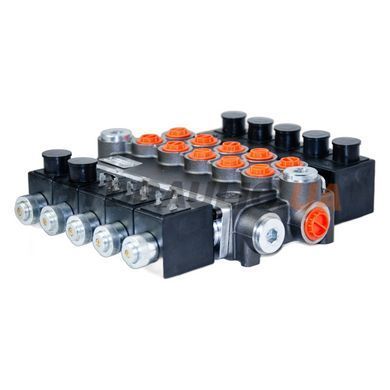

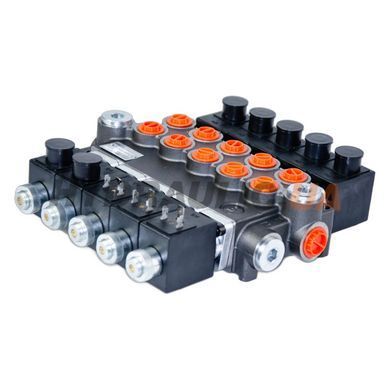

05Z50-AAAAA-ES3-24-VDCG — пятисекционный моноблочный гидрораспределитель Badestnost (Болгария) серии Z50 с электромагнитным управлением ES3 на 24 В постоянного тока: номинальный расход 50 л/мин, корпус рассчитан на 315 бар на входе. Каждая секция — золотник A (двусторонний, в нейтрали A и B закрыты) и две катушки: подали ток на одну — золотник смещается в рабочее положение, сняли — пружины возвращают его в нейтраль. Рычагов нет, управление — кнопками, тумблерами из кабины или контроллером. Применение: дистанционное управление двусторонними гидроцилиндрами и гидромоторами — по одному на секцию.
Разъёмы катушек в комплект не входят — на этот распределитель нужно 10 шт. (по два на секцию), см. раздел «Разъёмы» ниже.
Как читать артикул 05Z50-AAAAA-ES3-24-VDCG
| Обозначение | Что означает |
|---|---|
| 05Z50 | 5 секций, серия Z50; «0» в начале — общий обратный клапан на входе |
| AAAAA | золотник A на каждой секции — двусторонний, в нейтрали A и B закрыты |
| ES3 | электромагнитное управление: два электромагнита одностороннего действия на секцию, пружинный возврат в нейтраль |
| 24-VDC | катушки на 24 В постоянного тока под разъём ISO 4400 / DIN 43650 A |
| G | резьба портов BSP (трубная цилиндрическая): P, T — G 1/2″; A, B — G 3/8″ |
Схема золотников
Символы положений по каталогу Badestnost. Пружина под прямоугольником — золотник возвращается в 0; в исполнении ES3 это делают пружины электромагнитного привода, как только катушка обесточена.
- Золотник A: в положении 1 — P→B, A→T; в 0 — порты A, B, P и T перекрыты, масло от насоса проходит каналом N (открытый центр) на слив; в 2 — P→A, B→T. Положения 1 и 2 включает каждое своя катушка.
Электромагнитное управление ES3
| Параметр | Значение |
|---|---|
| Напряжение катушки | 24 В DC, допуск ±10 % |
| Мощность катушки | 36 Вт |
| Ток катушки | 1,5 А |
| Катушек на распределитель | 10 (по 2 на секцию) |
| Ток, если все секции включены одновременно | до 7,5 А (в секции под током одна катушка) |
| Защита / изоляция | IP65 / класс H |
| Режим работы | ПВ 100 % (длительное включение) |
| Разъём | ISO 4400 / EN 175301-803 (DIN 43650 A), 2P+T — не входит в комплект |
| Ручное аварийное управление | штифт в торце каждой катушки |
| Внутренний перетёк A(B)→T | 15 см³/мин при Δp 100 бар |
Рабочая зона с электромагнитным управлением
Корпус Z50 держит 315 бар, но электромагнит ES3 переключает золотник против потока лишь в пределах своей зоны: чем больше расход через секцию, тем ниже допустимое давление.
| Расход через секцию, л/мин | Давление до, бар |
|---|---|
| до 15 | 250 |
| 30 | 180 |
| 40 | 120 |
| 50 | ≈105 |
По графику рабочей зоны ES3 в каталоге Badestnost Z50 (с. 34–35); значения считаны с графика — ориентировочные. Если системе нужно давление выше, чем позволяет зона, — ограничьте расход или возьмите распределитель с ручным управлением и электродублированием.
Разъёмы катушек — покупаются отдельно
Катушки имеют штекер ISO 4400 (DIN 43650 A); сам разъём с кабельным вводом PG09 производитель в комплект ES3 не кладёт. Нужно 10 разъёмов — по одному на каждую катушку.
- Разъём катушки DIN 43650 A 24 В — подходит к катушкам этого распределителя
На странице есть комплект «распределитель + разъём»: он добавляет один разъём, остальные 9 шт. добавьте в корзину отдельно.
Порты и монтаж
| Параметр | Значение |
|---|---|
| Резьба портов | P, T — G 1/2″; A, B — G 3/8″ (BSP) |
| Сервисный порт N | заглушен; под втулку транзита давления на следующий распределитель |
| Крепление | 2 отверстия Ø9 |
| Рабочая жидкость | минеральное гидравлическое масло, 15–75 мм²/с |
| Температура окружающей среды с электроуправлением | от −20 до +50 °C |
Габариты и масса
Корпус по каталогу Badestnost Z50: размеры E и F — в таблице под чертежом. Корпус нарисован с коробкой рычага (ручное исполнение); в ES3 вместо неё с обеих сторон золотника стоят катушки — см. чертёж ниже.

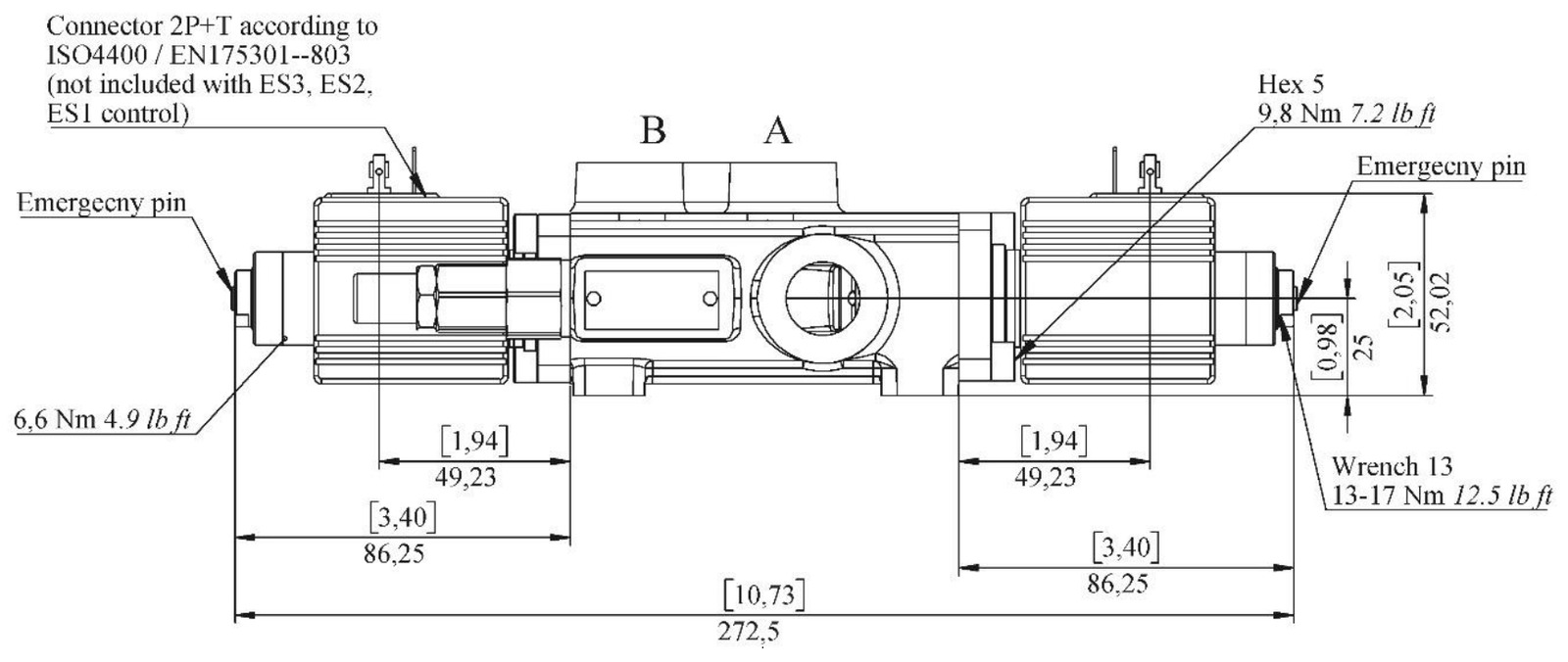

Вид вдоль золотника с двумя катушками ES3: 272,5 мм, вылет 86,25 мм на каждую сторону от корпуса.
Разъём ISO 4400 / EN 175301-803 (2P+T): 33 × 30 × 50 мм, кабельный ввод PG09.
| Параметр | 05Z50-AAAAA-ES3-24-VDCG |
|---|---|
| Габаритная длина блока (E) | 238 мм |
| Расстояние между крайними отверстиями крепления (F) | 202 мм |
| Длина по оси золотника с катушками | 272,5 мм |
| Масса корпуса (без катушек) | 8,3 кг |
Перед заменой старого блока сверьте расстояние между отверстиями крепления на машине и место по бокам под катушки — 86,25 мм с каждой стороны.
Что ещё понадобится
- Разъём катушки DIN 43650 A 24 В — 10 шт. на этот распределитель
- Комплектующие и аксессуары к гидрораспределителям
- Распределители с ручным управлением и электродублированием — если нужен рычаг как резерв
- Как расшифровать артикул гидрораспределителя Badestnost
- P40 или Z50, P80 или Z80: что изменилось
Вопросы и ответы
Входят ли разъёмы катушек в комплект?
Нет. В ES3 производитель поставляет катушки без разъёмов; на 05Z50-AAAAA-ES3-24-VDCG нужно 10 разъёмов ISO 4400 (DIN 43650 A).
Можно ли переключить золотник без питания?
Да, аварийно: в торце каждой катушки есть штифт ручного управления — нажатием он смещает золотник так же, как катушка под током.
Какой ток потребляет распределитель?
Одна катушка — 1,5 А при 24 В (36 Вт). В каждой секции одновременно работает лишь одна из двух катушек, поэтому при движении всех 5 секций сразу — до 7,5 А.
Почему давление с ES3 ниже 315 бар?
315 бар — предел корпуса. Электромагнит имеет ограниченное усилие, поэтому производитель даёт рабочую зону: до 250 бар при малом расходе, дальше давление снижается с ростом расхода — см. таблицу выше.
Чем Z50 отличается от P40?
Z50 заменила P40: давление на входе 315 бар вместо 250, крепление 2 отверстия Ø9; шаг секций и резьбы портов те же.
На какое давление настроен предохранительный клапан?
Встроенный предохранительный клапан настроен на заводе на 180 бар; диапазон регулировки в стандартном исполнении — 120–250 бар.
