Розетка пневматическая ШРЗ eSafe 320 внутренняя цилиндрическая резьба G 1/4″, 3/8″, 1/2″ — быстроразъёмная муфта CEJN для сетей сжатого воздуха. Версия eSafe соединяется автоматически, а разъединяется в два этапа: сначала стравливает давление из линии за ниппелем, затем освобождает ниппель — шланг не бьёт по рукам. Управляется одной рукой.
| Серия | CEJN 320 eSafe |
| Тип изделия | розетка (муфта) |
| Присоединение | внутренняя цилиндрическая резьба G (ISO 228-1) |
| Размеры в серии | 1/4″, 3/8″, 1/2″ |
| Профиль ниппеля | CEJN Original, Eurostandard 7,4 мм |
| Расход воздуха | 2250 л/мин (вход 6,9 бар, перепад 0,4 бар) |
| Макс. рабочее давление | 16 бар (232 PSI) |
| Температура | −20…+100 °C |
| Материал | оцинкованная сталь / латунь |
| Усилие соединения | 86 Н |
| Уплотнение | NBR |
| Стандарты безопасности | ISO 4414, EN 983 |
| Производитель | CEJN, Швеция |
Габаритные чертежи

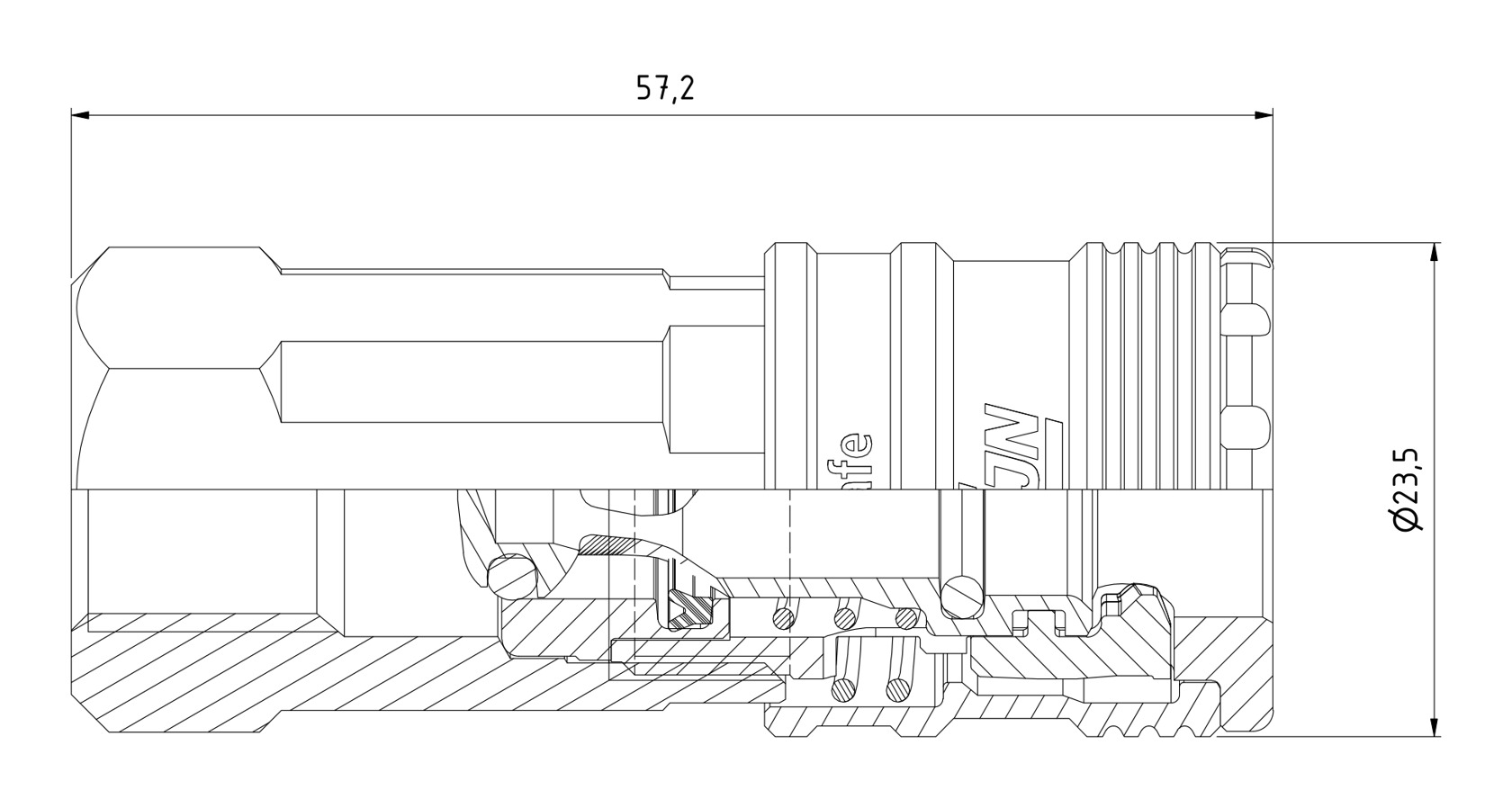

G 1/4″ · 5C103202202 · L 57,2 мм
G 3/8″ · 5C103202204 · L 60,2 мм
G 1/2″ · 5C103202205 · L 59,7 мм
Типоразмеры
| Артикул | Код CEJN | Резьба | Проход DN, мм | Длина L, мм | Под ключ, мм | Давление разрушения, бар |
| 5C103202202 | 10 320 2202 | G 1/4″ | 7,6 | 57,2 | 20 | 140 |
| 5C103202204 | 10 320 2204 | G 3/8″ | 7,6 | 60,2 | 22 | 140 |
| 5C103202205 | 10 320 2205 | G 1/2″ | 7,6 | 59,7 | 25 | 140 |
Ниппели к этой розетке
Розетка и ниппель продаются отдельно. К любой розетке серии 320 подходит любой ниппель серии 320 — тип конца выбирается под место установки:
- Ниппель CEJN 320 — внутренняя резьба G 1/4″, 3/8″, 1/2″
- Ниппель CEJN 320 — наружная резьба R 1/4″, 3/8″, 1/2″
- Ниппель CEJN 320 — под шланг 6,3 / 8 / 10 / 13 мм
Совместимость
Стыкуется с изделиями профиля CEJN Original / Eurostandard 7,4 мм. С другими профилями — в частности MIGNON (5 мм) и ISO 6150-B17 (DN12) — не стыкуется: перед заменой проверьте профиль ниппеля.
Монтаж
Накручивается на наружную резьбу G того же размера. Цилиндрическая резьба уплотняется по торцу — нужно уплотнительное кольцо или прокладка на ответной детали.
Вопросы и ответы
Идёт ли ниппель в комплекте с розеткой?
Нет, ниппель покупается отдельно — ссылки на ниппели серии 320 выше.
Чем eSafe отличается от обычной розетки?
Перед тем как освободить ниппель, eSafe стравливает давление из линии. Обычная розетка отпускает ниппель под давлением.
Какое давление и расход?
До 16 бар; 2250 л/мин при 6,9 бар на входе и перепаде 0,4 бар.
Источник данных: каталог CEJN Pneumatic Range, стр. 20–21, и чертежи CEJN на каждый артикул.
