Ниппель пневматический ШРЗ 320 наружная коническая резьба R 1/4″, 3/8″, 1/2″ — ниппель CEJN профиля Original / Eurostandard 7,4 мм. Ставится на инструмент или на конец шланга и вставляется в розетку серии 320 до щелчка.
| Серия | CEJN 320 |
| Тип изделия | ниппель |
| Присоединение | наружная коническая резьба R (ISO 7-1) с нанесённым на заводе герметиком |
| Размеры в серии | 1/4″, 3/8″, 1/2″ |
| Профиль ниппеля | CEJN Original, Eurostandard 7,4 мм |
| Расход воздуха | 2250 л/мин (вход 6,9 бар, перепад 0,4 бар) |
| Макс. рабочее давление | 16 бар (232 PSI) |
| Температура | −20…+100 °C |
| Материал | закалённая оцинкованная сталь |
| Усилие соединения | 86 Н |
| Производитель | CEJN, Швеция |
Габаритные чертежи

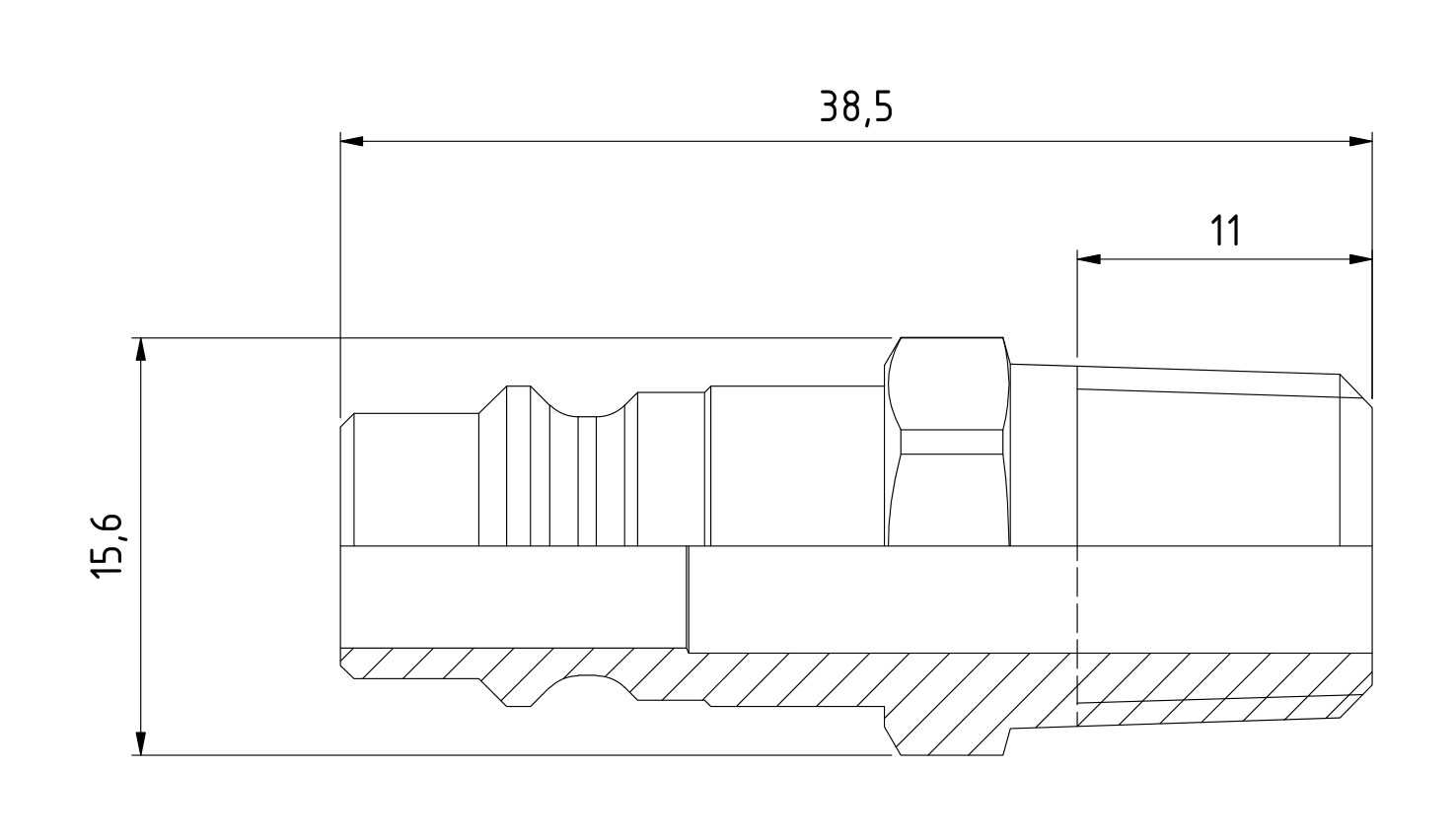

R 1/4″ · 5C103205152 · L 38,5 мм

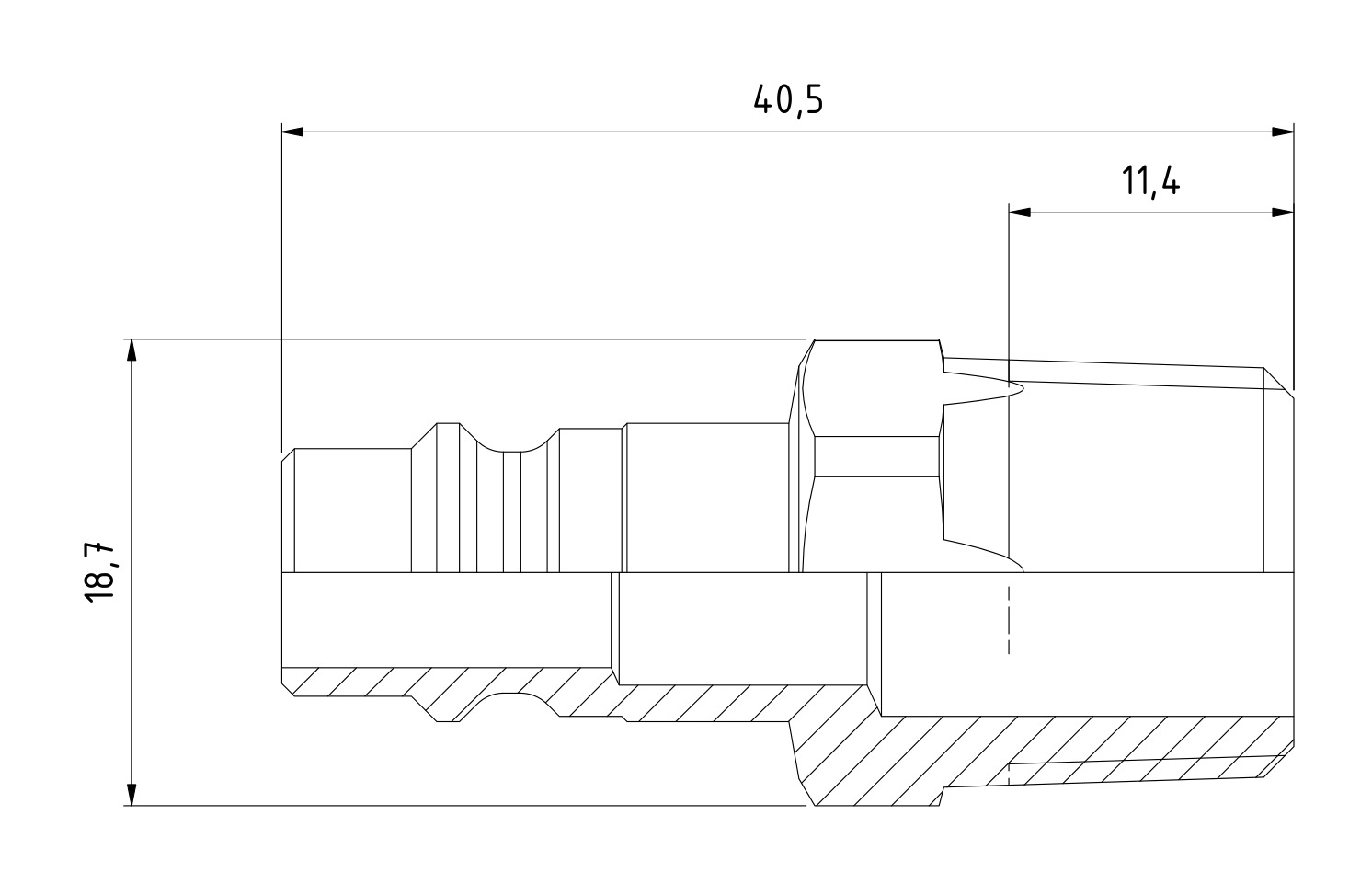

R 3/8″ · 5C103205154 · L 40,5 мм

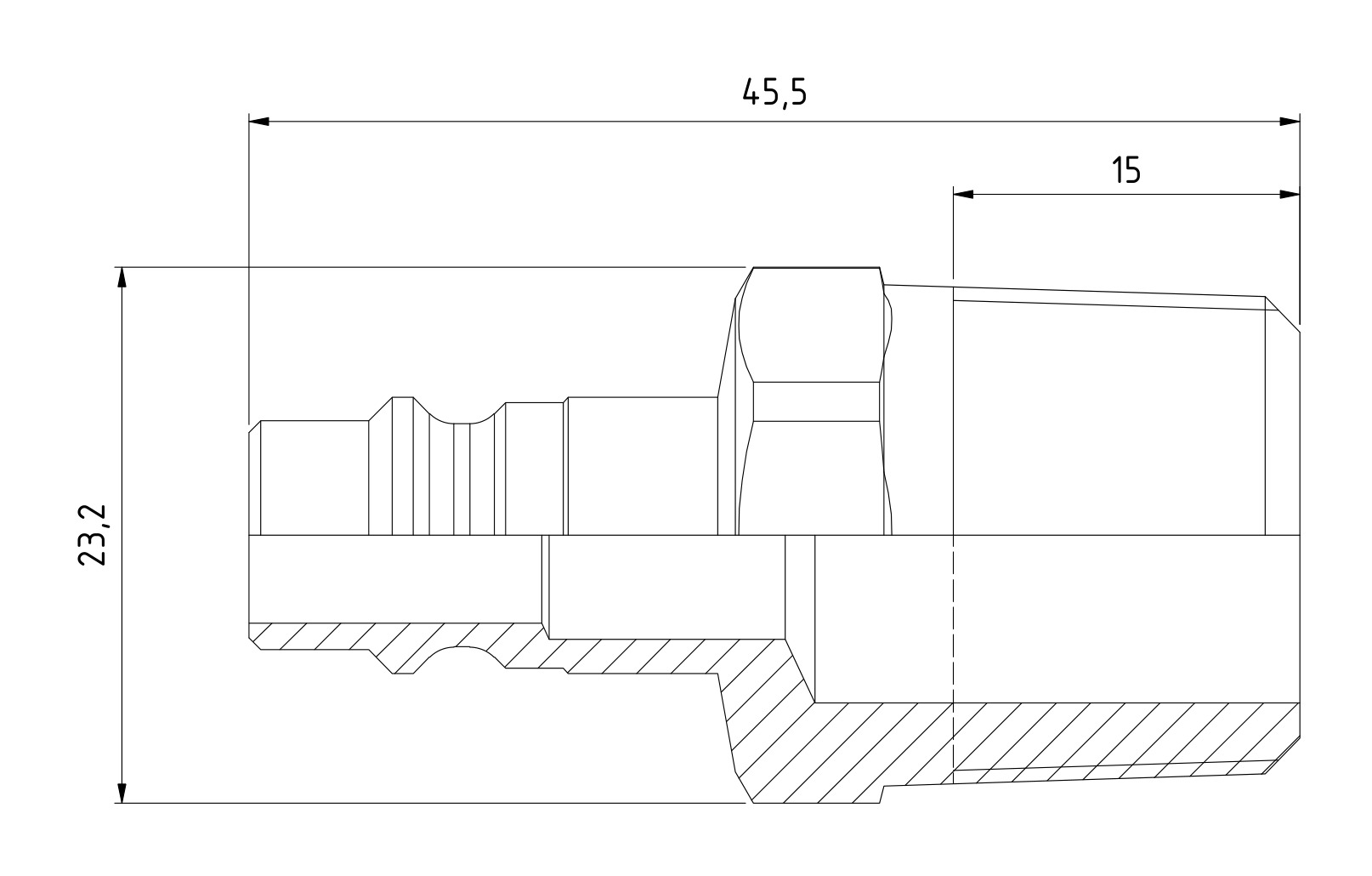

R 1/2″ · 5C103205155 · L 45,5 мм
Типоразмеры
| Артикул | Код CEJN | Резьба | Проход DN, мм | Длина L, мм | Под ключ, мм | Давление разрушения, бар |
| 5C103205152 | 10 320 5152 | R 1/4″ | 7,6 | 38,5 | 14 | 140 |
| 5C103205154 | 10 320 5154 | R 3/8″ | 7,6 | 40,5 | 17 | 140 |
| 5C103205155 | 10 320 5155 | R 1/2″ | 7,6 | 45,5 | 21 | 140 |
Розетки к этому ниппелю
Розетка и ниппель продаются отдельно. К любой розетке серии 320 подходит любой ниппель серии 320 — тип конца выбирается под место установки:
- Розетка eSafe CEJN 320 — внутренняя резьба G 1/4″, 3/8″, 1/2″
- Розетка eSafe CEJN 320 — наружная резьба R 1/4″, 3/8″, 1/2″
- Розетка eSafe CEJN 320 — под шланг 6,3 / 8 / 10 / 13 мм
Совместимость
Стыкуется с изделиями профиля CEJN Original / Eurostandard 7,4 мм. С другими профилями — в частности MIGNON (5 мм) и ISO 6150-B17 (DN12) — не стыкуется: перед заменой проверьте профиль ниппеля.
Монтаж
Вкручивается в порт с внутренней резьбой. Герметик на резьбе уже нанесён на заводе — дополнительная лента не нужна.
Вопросы и ответы
Подойдёт ли ниппель к розетке другого производителя?
Да, если розетка имеет профиль Eurostandard 7,4 мм (CEJN Original). К MIGNON и ISO 6150-B17 — нет.
Идёт ли розетка в комплекте?
Нет, розетка покупается отдельно — ссылки на розетки серии 320 выше.
Из какого материала ниппель?
Закалённая оцинкованная сталь.
Источник данных: каталог CEJN Pneumatic Range, стр. 20–21, и чертежи CEJN на каждый артикул.
