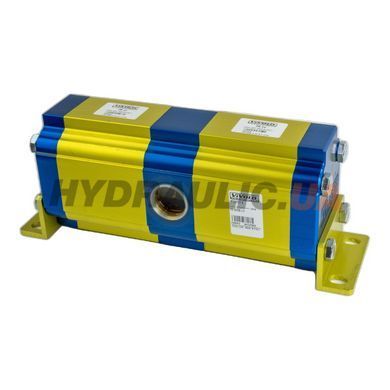

Делитель потока RV-1D 9RD0332 шестерёнчатый 6,5 см³ 220 бар Vivoil усиленный для синхронных приводов

Делитель потока RV-1D серии RV-1D производства Vivoil S.r.l. (Италия) — шестерённый делитель потока с внутренним дренажом. Артикул производителя 9RD0332. Рабочий объём одной секции 6,5 см³/об, количество секций 2, максимальное рабочее давление 220 бар. Присоединение входа/выхода: вход G 1/2 BSP, выходы G 3/8 BSP × 2.

Шестерённые делители потока Vivoil серии RV-1D предназначены для синхронного распределения подачи рабочей жидкости на 2 равные ветви независимо от разницы нагрузок на потребителях. Принцип работы: спаренные шестерни внутри корпуса вращаются синхронно под действием входного потока, обеспечивая равное объёмное распределение по секциям с отклонением не более ±3% (при ΔP между секциями до 30 бар). Конструкция с внутренним дренажом — без внешних дренажных линий.

Конкретно это исполнение — RV-1D 6,5 см³ в конфигурации 9RD0332 (внутренние отличия от базового 9RD0257 — модифицированные уплотнения/пружины для специфических условий эксплуатации). Pmax 220 бар, рекомендуемая подача 15,1 л/мин. Типичное применение — синхронизация приводов колёс коммунальных машин, синхронные цилиндры манипуляторов. Типичные применения делителей потока Vivoil: синхронизация гидроцилиндров подъёма/наклона, синхронный привод двух и более гидромоторов (приводы колёс, шнеки, конвейеры), синхронный привод рабочих органов в коммунальной и сельхозтехнике, симметричное распределение потока в мобильной гидравлике. Конструкция также работает в обратном режиме — как сумматор (объединитель) потока с 2 линий.

Корпус — алюминиевый сплав, внутренние детали — закалённая и шлифованная сталь, уплотнения — NBR (BUNA-N). Рекомендуемая подача на вход 15,1 л/мин (мин 10,8, макс 22,5) для достижения оптимальной точности распределения. Совместим с минеральным гидравлическим маслом классов HLP, HV (DIN 51524). Рабочая температура масла +30…+60 °C, вязкость 20…40 сСт, фильтрация 10…25 мкм. Положение монтажа — любое. Аналог конструкции: Casappa DPDS, Bucher QXEH, Sauer-Danfoss SDV. Гарантия производителя 12 мес.

Габаритный чертёж

Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».

Чем шестерённый делитель Vivoil лучше дроссельного?
Шестерённый делитель сохраняет одинаковое соотношение подачи на выходах независимо от разницы нагрузок — объёмное распределение задаётся геометрией шестерён, а не дроссельными щелями. Дроссельный делитель «бьётся» при разных давлениях на потребителях. Это критично для синхронизации гидроцилиндров и моторных приводов.

Какова погрешность деления и от чего она зависит?
Стандартная погрешность ≤ 3% при разнице давлений между секциями до 30 бар. При большей ΔP погрешность растёт (внутренние утечки). Для более точных применений (≤ 1%) используйте делители с компенсацией или параллельное соединение с системой синхронизации положения.

Можно ли использовать делитель как сумматор потока?
Да. Шестерённый делитель Vivoil реверсивный — при подаче жидкости в выходные порты он объединяет потоки в входной порт. Это используется, например, для сбора слива с двух цилиндров в один бак.

Какова рекомендуемая подача на вход?
Для этого артикула — 15,1 л/мин (мин 10,8, макс 22,5). Меньшая подача → пониженная точность деления (внутренние утечки преобладают). Большая подача → превышение Pmax 220 бар из-за потерь, шум и повышенный износ. Подача на вход равна сумме желаемых подач на всех секциях.

Подходит ли для работы на синтетических жидкостях HFC/HFDU?
Стандартное исполнение — уплотнения NBR (BUNA-N), совместимы с минеральным маслом HL/HLP/HV. Для трудновоспламеняемых жидкостей HFC, HFDU или фосфатных требуется исполнение с FKM (Viton) — под заказ у производителя. Стандартная вязкость 20…40 сСт сохраняется.
