Насос шестерённый Oleodinamica Mozioni 1PF5.8L46Z02 — односекционный насос внешнего зацепления 1 группы с рабочим объёмом 5,8 см³/об. Серия 1PG / 1PF — бюджетная линейка Mozioni для гидроагрегатов среднего расхода: подъёмных столов, манипуляторов и гидравлики коммунальных машин.
Номинальное рабочее давление — 200 бар, кратковременное пиковое — 250 бар. Номинальная частота вращения 2000 об/мин, максимальная — 3000 об/мин. Теоретическая подача составляет 8,7 л/мин при 1500 об/мин (типовой четырёхполюсный электродвигатель) и 11,6 л/мин на номинальных 2000 об/мин. Реальная подача меньше на величину объёмных потерь, которые растут с давлением.
Порты всасывания и нагнетания — G3/8″ с глубиной резьбы 12,5 мм. Вал конический 1:8 со шпонкой Woodruff 2,4×5×12,3 и резьбой M7×1 под стяжную гайку. Фланец 67 × 52,4 мм с центрирующим буртом Ø25,5 мм и 4 × Ø7,5 мм крепёжными отверстиями (шаг 26,2 мм). Направление вращения — правое (CW, если смотреть со стороны вала). Длина корпуса L = 93,1 мм, размер L1 = 43,1 мм.
Технические характеристики
| Артикул производителя (MPN) | 1PF5.8L46Z02 |
| Производитель | Oleodinamica Mozioni |
| Страна производства | Италия |
| Тип насоса | Шестерённый, внешнего зацепления |
| Группа | 1 группа |
| Количество секций | 1 |
| Рабочий объём | 5,8 см³/об |
| Номинальное рабочее давление | 200 бар |
| Максимальное (пиковое) давление | 250 бар |
| Номинальная частота вращения | 2000 об/мин |
| Максимальная частота вращения | 3000 об/мин |
| Направление вращения | Правое (CW, со стороны вала) |
| Порт всасывания / нагнетания | G3/8″ (глубина 12,5 мм) |
| Вал | конический 1:8, шпонка Woodruff 2,4×5×12,3, резьба M7×1 |
| Фланец | 67 × 52,4 мм, бурт Ø25,5 мм, 4 × Ø7,5 мм |
| Длина корпуса L | 93,1 мм |
| Размер L1 | 43,1 мм |
| Гарантия | 12 мес |
Модификации серии в наличии
| Модель | Объём, см³/об | Ном. давление, бар | Пик. давление, бар | L, мм | Вращение |
|---|---|---|---|---|---|
| 1PG1.6L46Z02 | 1,6 | 250 | 290 | 77,1 | правое |
| 1PG2.1L46Z02 | 2,1 | 250 | 290 | 79,1 | правое |
| 1PG3.2L46Z02 | 3,2 | 250 | 300 | 83,1 | правое |
| 1PG4.2L46Z02 | 4,2 | 250 | 300 | 87,1 | правое |
| 1PF5.8L46Z02 ◀ | 5,8 | 200 | 250 | 93,1 | правое |
| 1PF8.0L46Z02 | 8,0 | 160 | 200 | 101,1 | правое |

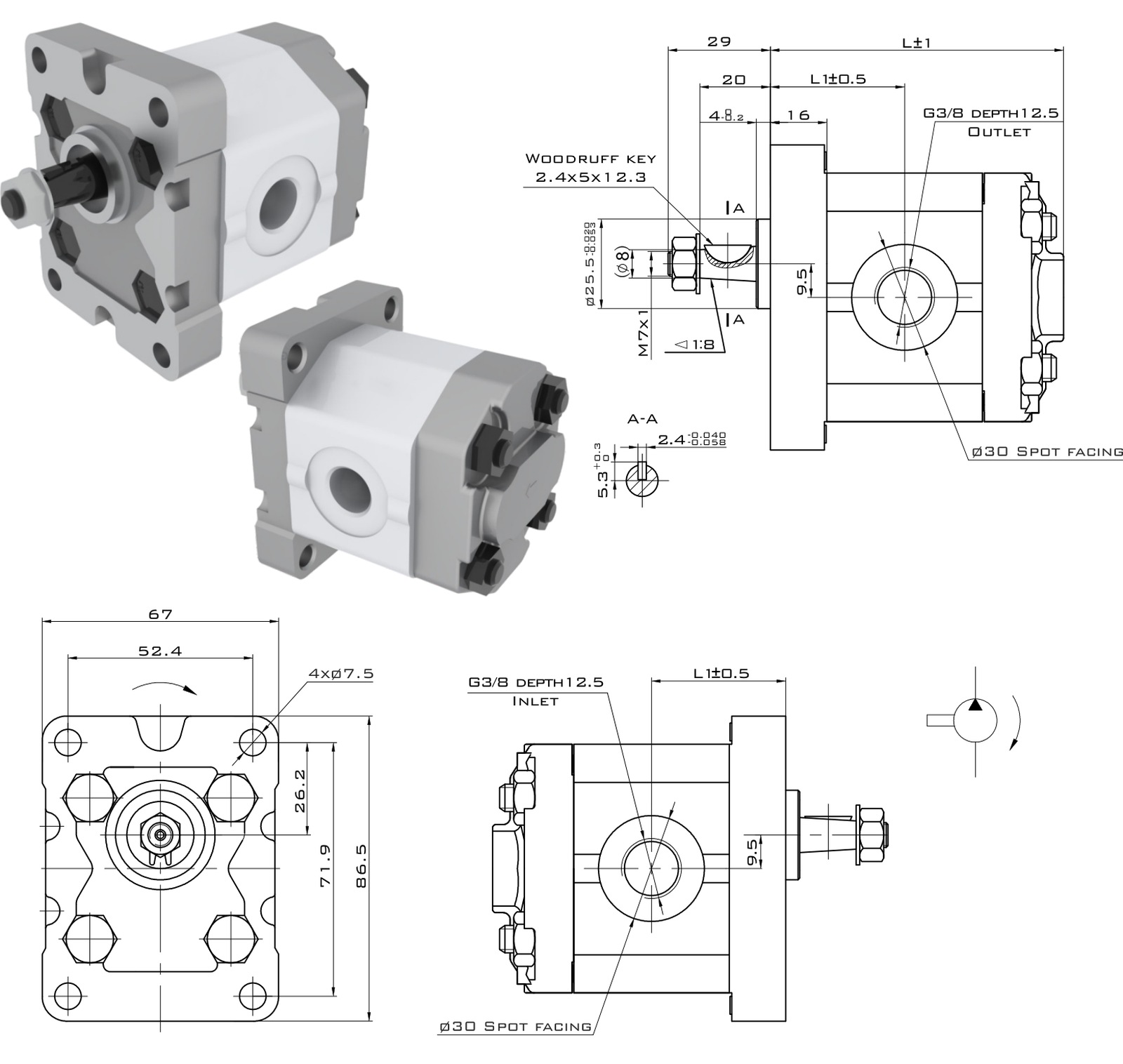

Габаритный чертёж
Габаритный чертёж и полная техническая документация производителя (PDF) доступны во вкладке «Файлы» на этой странице.
Особенности серии 1PG / 1PF
- 5,8 см³/об при 200 бар номинального давления — паспортные значения Oleodinamica Mozioni
- Конический вал 1:8 со шпонкой — снимается без съёмника, стягивается гайкой M7×1
- Резьбовые порты G3/8″ непосредственно в крышке — не нужен переходный фланец
- Запас по давлению: пиковое 250 бар против номинального 200 бар
Применение
Насос рассчитан на гидроагрегатов среднего расхода: подъёмных столов, манипуляторов и гидравлики коммунальных машин. Подбор ведётся по нужной подаче: при 1500 об/мин это 8,7 л/мин, при 2000 об/мин — 11,6 л/мин. Давление в системе не должно превышать 200 бар в длительном режиме; 250 бар допускаются только кратковременно.
Типы гидронасосов и критерии выбора насоса под конкретную задачу — в статье Гидравлические насосы: виды и сфера применения. Рассчитать параметры под вашу задачу можно онлайн: калькулятор подачи гидронасоса и калькулятор мощности привода гидронасоса. Также по теме: Как работает гидронасос и как его проверить?. Расчёт объёма онлайн: калькулятор объёма шестерённого насоса по размерам шестерни и калькулятор рабочего объёма насоса по нужной подаче.
Вопросы и ответы
Какую подачу даёт 1PF5.8L46Z02?
Теоретическая подача — 8,7 л/мин при 1500 об/мин и 11,6 л/мин на номинальных 2000 об/мин. Формула: объём 5,8 см³ × обороты ÷ 1000.
Какое давление выдерживает насос?
Номинальное рабочее давление — 200 бар в длительном режиме. Пиковое 250 бар паспорт допускает только кратковременно, например при срабатывании предохранительного клапана.
Как крепится вал и чем его стягивать?
Вал конический с уклоном 1:8, передача крутящего момента — сегментной шпонкой Woodruff 2,4×5×12,3, фиксация — гайкой по резьбе M7×1. Шкив или полумуфта садятся на конус без дополнительной обработки.
Какая резьба портов?
Вход и выход — G3/8″ (BSPP), глубина резьбы 12,5 мм. Оба порта одинаковые, расположены в корпусе насоса.
Можно ли изменить направление вращения?
Это исполнение паспорт подаёт как правое (CW). Направление вращения заложено в конструкцию насоса, менять его на готовом изделии нельзя — для левого привода нужно отдельное исполнение.
