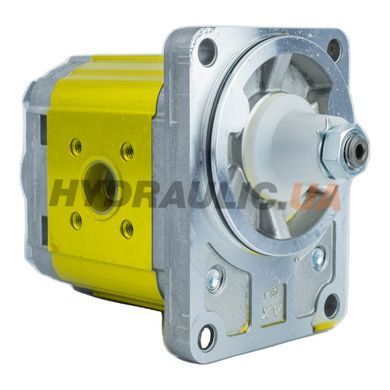

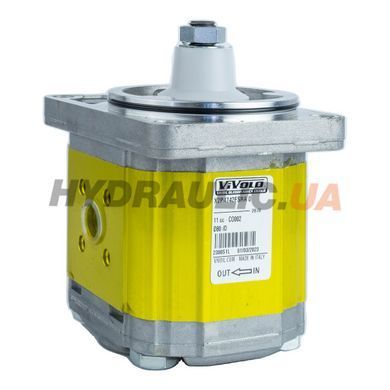

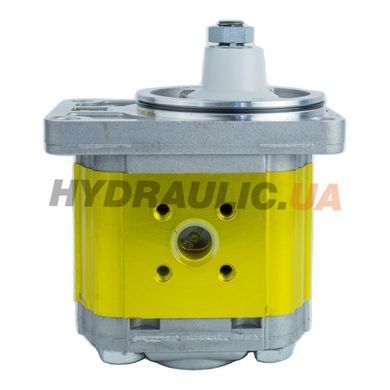

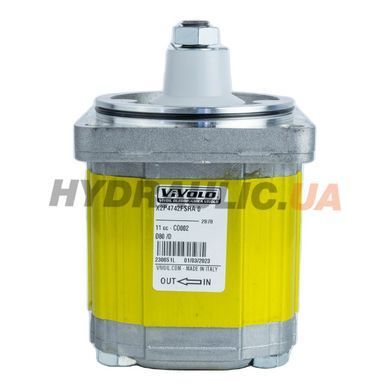

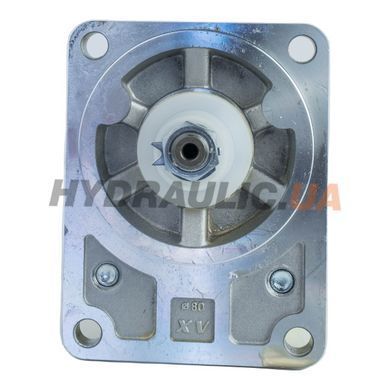

Шестеренные насосы Vivoil XV-2P с фланцем Ø80 (немецкий стандарт, центрирование e7 с кольцом OR 75,82×1,78) и коническим валом 1:5 Ø17,4 с резьбой M12×1,5 и шпонкой 3 мм (допустимый момент 233,2 Н·м), правого вращения. Порты фланцевые: вход Ø40 под 45° с проходом Ø20, выход Ø35 под 45° с проходом Ø15, резьба M6. Серия охватывает рабочие объёмы от 8,4 до 16,8 см³/об — модификации и их размеры в таблице ниже.

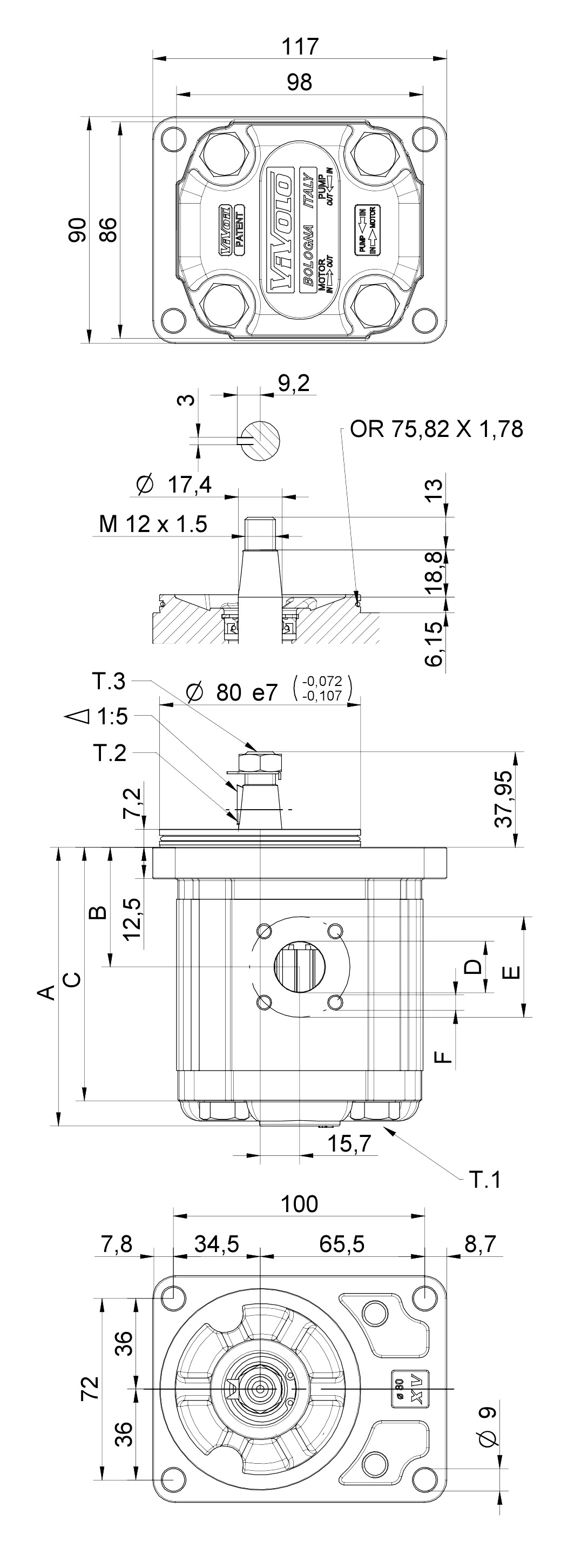

Габаритный чертёж
Модификации серии
| Артикул | Модель | V, см³/об | P1 / P3, бар | n, об/мин | A, мм | B, мм | C, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| X2P4542FSRA | XV-2P/9 | 8,4 | 260 / 300 | 700…3500 | 96,7 | 43,1 | 86,7 | 2,53 |
| X2P4742FSRA | XV-2P/11 | 10,8 | 260 / 300 | 700…3500 | 100,7 | 47,5 | 90,7 | 2,63 |
| X2P4942FSRA | XV-2P/14 | 14,4 | 250 / 290 | 700…3500 | 106,7 | 47,5 | 96,7 | 2,73 |
| X2P5142FSRA | XV-2P/17 | 16,8 | 230 / 270 | 700…3500 | 110,7 | 47,5 | 100,7 | 2,83 |
Конструкция и материалы
- корпус — прессованный алюминиевый сплав серии 7000, термообработанный и анодированный (предел текучести 345 Н/мм²);
- фланец и крышка — литой алюминиевый сплав, термообработанный и анодированный;
- шестерни — сталь UNI 7846;
- опоры — самосмазывающиеся втулки DU;
- уплотнения по каталогу — NBR (70 Shore, до 120 °C), отдельное исполнение — FKM/Viton (до 200 °C).
Применение
Маслостанции и гидроагрегаты, гидроборты и подъёмные платформы, автокраны и автовышки, коммунальная и сельскохозяйственная навесная техника, гидравлика самосвалов и ломовозов, прессовое оборудование малой мощности.
Типы гидронасосов и критерии выбора насоса под конкретную задачу — в статье Гидравлические насосы: виды и сфера применения. Рассчитать параметры под вашу задачу можно онлайн: калькулятор подачи гидронасоса и калькулятор мощности привода гидронасоса. Также по теме: Как работает гидронасос и как его проверить?. Расчёт объёма онлайн: калькулятор объёма шестерённого насоса по размерам шестерни и калькулятор рабочего объёма насоса по нужной подаче.
Вопросы и ответы
Как выбрать типоразмер?
Нужная подача (л/мин) делится на обороты привода: при 1500 об/мин 8,4-кубовый даёт по каталогу 13,5 л/мин, 11-кубовый — 16,5, 14-кубовый — 21. Давление с ростом объёма снижается — смотрите колонку P1 / P3.
Можно ли вращать в обратную сторону?
Нет — направление задано кодом фланца; обратное вращение выводит насос из строя.
Какое масло и фильтрация?
Минеральное масло HLP/HV (DIN 51524), рабочая вязкость 10…100 мм²/с, температура жидкости −15…+80 °C; фильтрация на входе 30–60 мкм, на выходе 10–25 мкм.
Что означают A, B, C в таблице?
Размеры с чертежа паспорта: A — общая длина корпуса, B — от фланца до оси портов, C — длина до задней крышки; они растут вместе с рабочим объёмом.
Паспорт производителя — во вкладке «Файлы».
