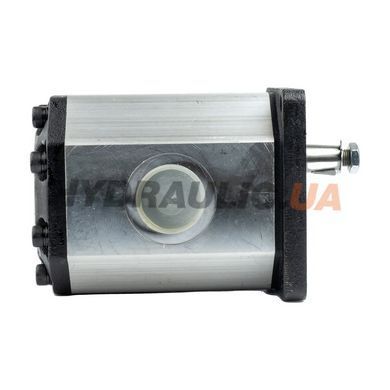

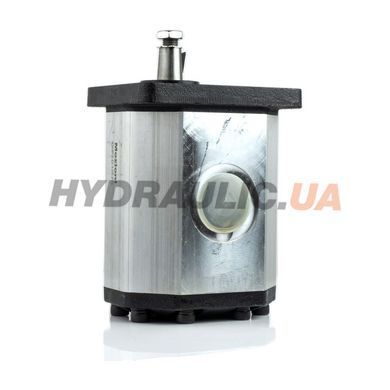

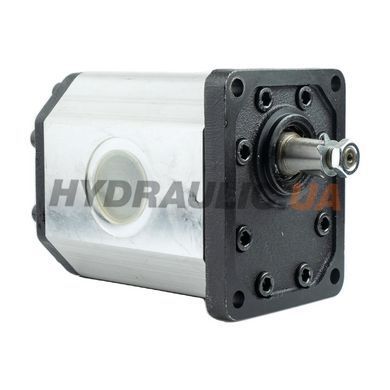

Шестеренчатые насосы GHP3-D-XX-FG (Group 3, BSPP «G»)
Серия GHP3 — внешнешестеренные насосы Group 3 с европейским фланцем (D) и коне. Выполнение FG означает резьбовые порты BSPP (G). Насосы предназначены для мобильной и стационарной гидравлики, отличаются высокими давлениями, надежностью и ресурсом. Доступны варианты вращения: CW/CCW, возможно реверсивное выполнение. Допустимый момент на валу — до ~300 Н&m.
Сжатый диапазон параметров (по «корзинам» объёмов)
-
Малые объемы (~21-40 см³/об): давление nₘₐₓ ≈ 3000–4000 об/мин.
-
Средние (~42–80 см³/об): давление &asymp 230 – 260 / 245 – 275 / 260 – 290 бар; nₘₐₓ ≈ 2800–3500 об/мин.
-
Большие (~94–135 см³/об): давление &y 160 – 210 / 175 – 225 / 190 – 240 бар; nₘₐₓ ≈ 2000 – 2800 об/мин.
Быстрая оценка подачи: Q (л/мин) ≈ V (см³/об) × n (об/мин) / 1000.
Подключение и монтаж
-
Порты (FG, BSPP): типично IN G1…G1¼…G1½, OUT G¾…G1…G1¼ — в зависимости от типоразмера.
-
Рекомендуемые моменты затягивания фитингов:
G¾" ≈ 60 Н&mi, G1" ≈ 70 Н&mi, G1¼" ≈ 80 Н∣, G1½" ≈ 90 Н·м. -

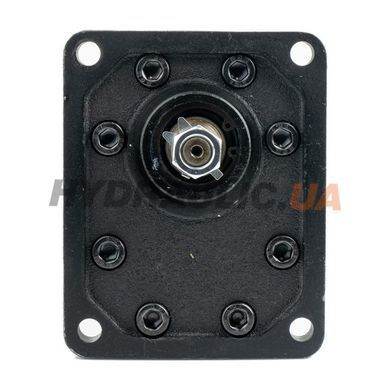

Фланец/вал: европейский фланец D, .
Обозначение модели (пример)
GHP3 – D – XX –ndash; FG –ndash; S
-
GHP3 — серия (Group 3)
-
D — европейский фланец, вал 1:8
-
XX — типоразмер/диапазон рабочих объемов
-
FG — порты BSPP (G)
-
S — тип уплотнений (напр., V — термостойкие)
Применение
Подъемные платформы и манипуляторы, пресс-узлы, приводы навесного оборудования, минигидростанции для тяжелых режимов, где нужны высокие давления data-start="1816">стабильная подача при компактных габаритах.
