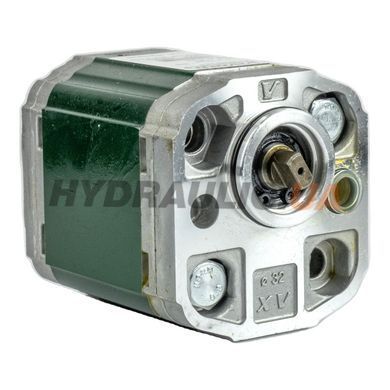

Шестеренные насосы Vivoil XV-1P в исполнении DZZB для миниагрегатов, правого вращения. Корпус закрыт (код Z): боковых портов нет, вход 3/8″ BSP — в задней крышке (код B, 13,5 мм от оси), выход — отверстие Ø9,25 в привалочной плоскости фланца Ø32 HY (код 54; 23 и 9,52 мм от оси). Поэтому насос садится прямо на плиту агрегата без внешнего трубопровода нагнетания. Вал — фрезерованный хвостовик Ø10 с лыской, толщина 5 мм (CF002, допустимый момент 13,8 Н·м). Модификации от 0,91 до 9,88 см³/об — в таблице.
Габаритный чертёж
Основной чертёж паспорта — исполнение DBBA с боковыми резьбовыми портами (размер D). У DZZB корпус закрыт (Z), боковых портов нет: выход Ø9,25 — во фланце 54, вход 3/8″ BSP — в крышке B, как на схеме ниже.
Модификации серии
| Артикул | Модель | V, см³/об | P1 / P3, бар | n, об/мин | A, мм | B, мм | C, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| X1P1654DZZB | XV-1P/0.9 | 0,91 | 240 / 280 | 700…6000 | 77,1 | 36,3 | 65,1 | 0,95 |
| X1P1754DZZB | XV-1P/1.2 | 1,17 | 250 / 290 | 700…6000 | 78 | 36,8 | 66 | 0,97 |
| X1P1854DZZB | XV-1P/1.7 | 1,56 | 250 / 290 | 700…6000 | 79,5 | 37,5 | 67,5 | 1,01 |
| X1P2054DZZB | XV-1P/2.2 | 2,08 | 250 / 290 | 700…6000 | 81,5 | 38,5 | 69,5 | 1,03 |
| X1P2154DZZB | XV-1P/2.6 | 2,6 | 250 / 300 | 700…6000 | 83,5 | 39,5 | 71,5 | 1,06 |
| X1P2354DZZB | XV-1P/3.2 | 3,12 | 250 / 300 | 700…6000 | 85,5 | 40,5 | 73,5 | 1,09 |
| X1P2554DZZB | XV-1P/3.8 | 3,64 | 250 / 300 | 700…6000 | 87,5 | 41,5 | 75,5 | 1,12 |
| X1P2754DZZB | XV-1P/4.3 | 4,16 | 250 / 300 | 700…6000 | 89,5 | 42,5 | 77,5 | 1,17 |
| X1P2954DZZB | XV-1P/4.9 | 4,94 | 250 / 300 | 700…6000 | 92,5 | 44 | 80,5 | 1,2 |
| X1P3154DZZB | XV-1P/5.9 | 5,85 | 250 / 300 | 700…5000 | 96 | 45,8 | 84 | 1,26 |
| X1P3254DZZB | XV-1P/6.5 | 6,5 | 250 / 300 | 700…5000 | 97,5 | 47 | 85,5 | 1,3 |
| X1P3454DZZB | XV-1P/7.8 | 7,54 | 220 / 260 | 700…5000 | 102,5 | 49 | 90,5 | 1,36 |
| X1P3654DZZB | XV-1P/9.8 | 9,88 | 190 / 230 | 700…4000 | 111,5 | 53,5 | 99,5 | 1,5 |
A, B, C и масса — из таблицы паспорта XP140 для исполнения DBBA: отдельной таблицы для DZZB паспорт не приводит.
Конструкция и материалы
- корпус — прессованный алюминиевый сплав серии 7000, термообработанный и анодированный (предел текучести 345 Н/мм²);
- фланец и крышка — литой алюминиевый сплав, термообработанный и анодированный;
- шестерни — сталь UNI 7846;
- опоры — самосмазывающиеся втулки DU;
- уплотнения по каталогу — NBR (70 Shore, до 120 °C), отдельное исполнение — FKM/Viton (до 200 °C).
Применение
Маслостанции и гидроагрегаты, гидроборты и подъёмные платформы, автокраны и автовышки, коммунальная и сельскохозяйственная навесная техника, гидравлика самосвалов и ломовозов, прессовое оборудование малой мощности.
Типы гидронасосов и критерии выбора насоса под конкретную задачу — в статье Гидравлические насосы: виды и сфера применения. Рассчитать параметры под вашу задачу можно онлайн: калькулятор подачи гидронасоса и калькулятор мощности привода гидронасоса. Также по теме: Как работает гидронасос и как его проверить?. Расчёт объёма онлайн: калькулятор объёма шестерённого насоса по размерам шестерни и калькулятор рабочего объёма насоса по нужной подаче.
Вопросы и ответы
Как выбрать типоразмер?
При 1500 об/мин подача по каталогу Vivoil: 2,2-кубовый — 3,3 л/мин, 3,2 — 4,8, 4,9 — 7,35, 9,8 — 14,7.
Можно ли вращать в обратную сторону?
Нет — направление задано кодом фланца; обратное вращение выводит насос из строя.
Какое масло и фильтрация?
Минеральное масло HLP/HV (DIN 51524), рабочая вязкость 10…100 мм²/с, температура жидкости −15…+80 °C; фильтрация на входе 30–60 мкм, на выходе 10–25 мкм.
Что означают A, B, C в таблице?
Размеры с чертежа паспорта: A — общая длина корпуса, B — от фланца до оси портов, C — длина до задней крышки; они растут вместе с рабочим объёмом.
Паспорт производителя — во вкладке «Файлы».
