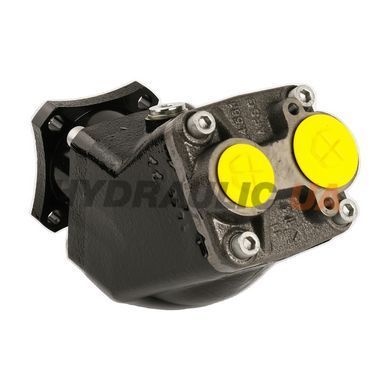

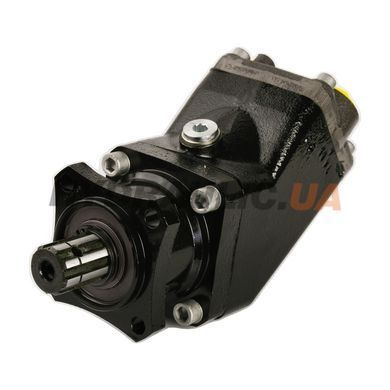

Поршневые насосы OMFB HDT (bent axis) — тяжелый класс
Серия HDT — аксиально-поршневые насосы с наклонной осью для открытого контура, рассчитанные на длительную работу под высоким давлением в мобильной и стационарной гидравлике. Насосы унидирекционные (правое R или левое L) data-start="403">BSPP (G) или SAE UNF, фланцы ISO/SAE, типовые валы .
Параметры
-
Средние объемы (HDT-75 / 84 / 96 см³/об): , пиковый до 370 бар; скорости: V₁ (макс. непрерывная) ≈ 1500 об/мин, V₂ (прерывная) ≈ 2000 об/мин, V₀ (на холостом ходу) ≈ 2300 об/мин.
-
Большие объемы (HDT-108 см³/об): пиковый до 370 бар; типичные скорости: V₁ ≈ 1500 об/мин, V₂ ≈ 2000 об/мин.
Быстрая формула подачи: Q (л/мин) ≈ V (см³/об) × n (об/мин) / 1000. Масса насоса: ориентировочно ~14,5–15 кг (в зависимости от типоразмера).

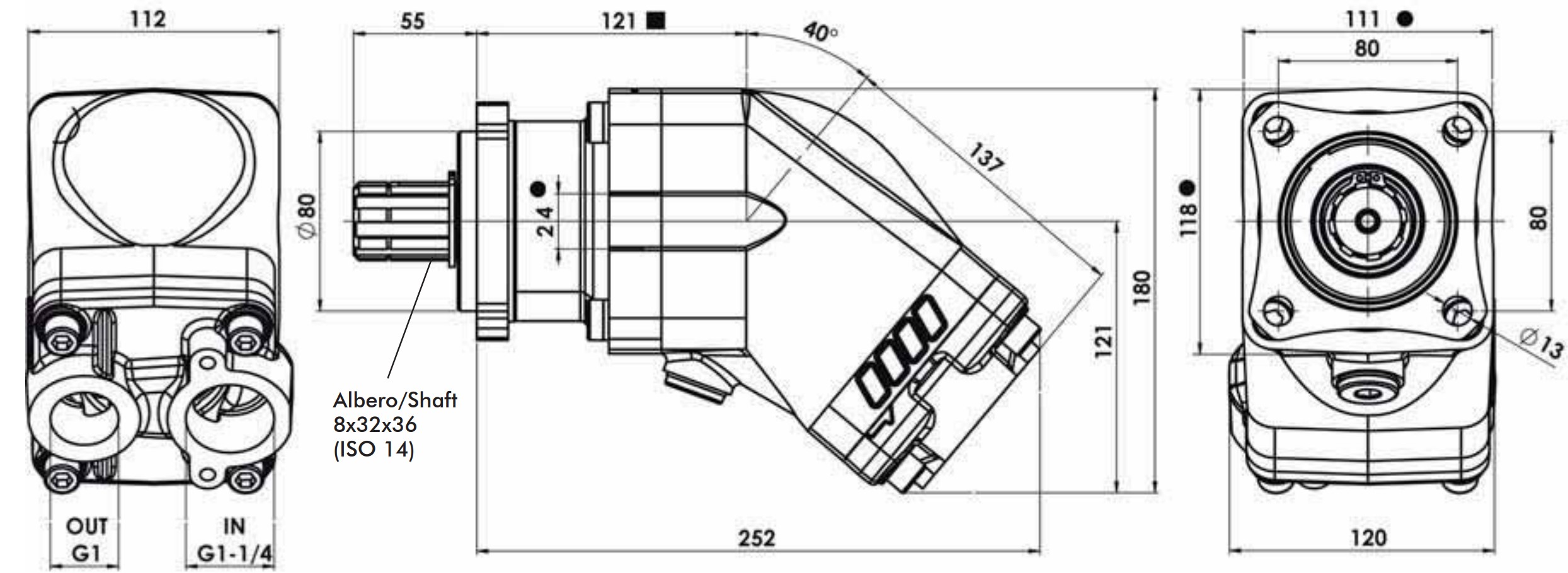

Подключение (типовые исполнения)
-
BSPP (ISO 228): IN G1¼ data-start="1145">OUT G1 (для 75/84/96/108).
-
SAE UNF (Code 62): IN 1 5/8" data-end="1257" data-start="1230">OUT 1 5/16"-12 (SAE 16) — альтернативное исполнение.
Рабочие жидкости и условия
-
Жидкость: минеральные/синтетические, совместимые с HNBR/FK.
-
В’язкость: 10&100 cSt на запуск — в 750 cSt.
-
Температура: −40…+140 °.
-
Фильтрация: >200 бар → 10 µm, ≤200 бар → 25 µm.
-
Всасывание (абс.): 0,85…2 бар
-
Монтаж: устанавливать не выше уровня масла (ориентир &mg data-start="1661">≥100 мм ниже минимального уровня), обязательно рассчитывать перед пуском.
Номенклатура и настройки
Типоразмеры: HDT-75 / 84 / 96 / 108 (правое или левое вращение, BSPP или SAE).
Применение
Самоскидные и коммунальные надстройки, краны-манипуляторы, подъемные платформы, пресс-узлы, приводы с постоянно включенным PTO — везде, где требуется высокое давление, стабильная подача и
| Тип насоса | Рабочий объем (см³/об) | Давление P1 (бар) | Давление P3 (бар) | Скорость V0 (об/мин) | Скорость V1 (об/мин) | Скорость V2 (об/мин) | Мин. скорость (об/мин) | Вес (кг) | Код (правое вращение) | Код (левое вращение) | Вход (ISO 228) | Выход (ISO 228) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HDT-75 | 75,5 | 350 | 370 | 2300 | 1500 | 2000 | 300 | 14,9 | 60200110753 | 60200110759 | G 1 1/4" | G 1" |
| HDT-84 | 84,2 | 350 | 370 | 2300 | 1500 | 2000 | 300 | 14,7 | 60200110843 | 60200110849 | G 1 1/4" | G 1" |
| HDT-96 | 95.5 | 350 | 370 | 2300 | 1500 | 2000 | 300 | 14,7 | 60200110963 | 60200110969 | G 1 1/4" | G 1" |
| HDT-108 | 107 | 350 | 370 | 2300 | 1500 | 2000 | 300 | 14,5 | 60200111083 | 60200111089 | G 1 1/4" | G 1" |
