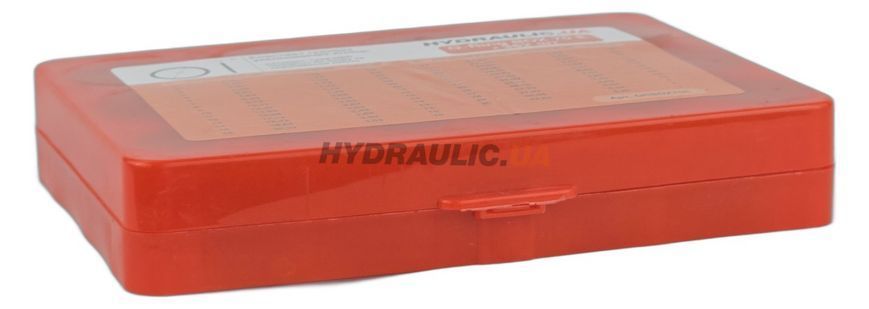

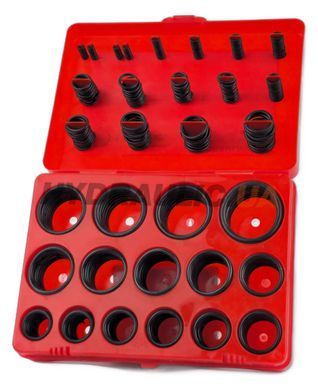

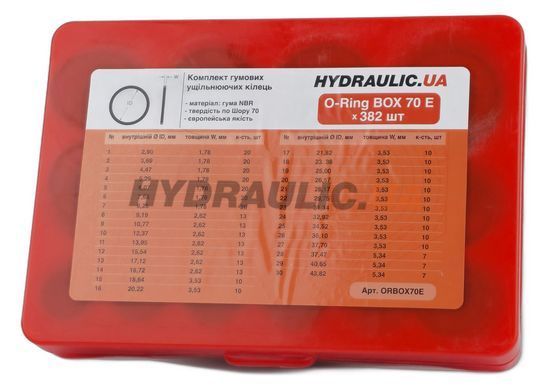

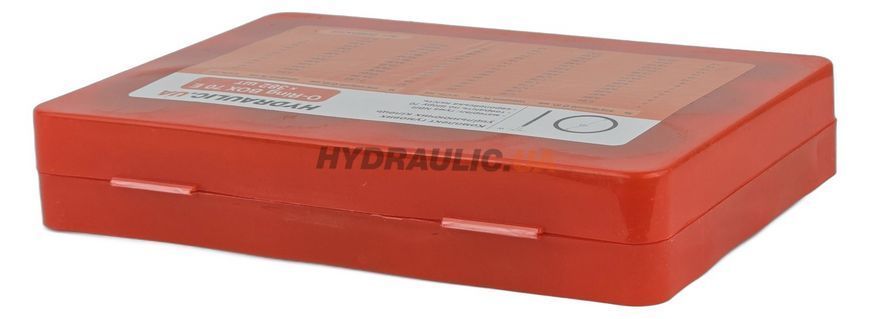

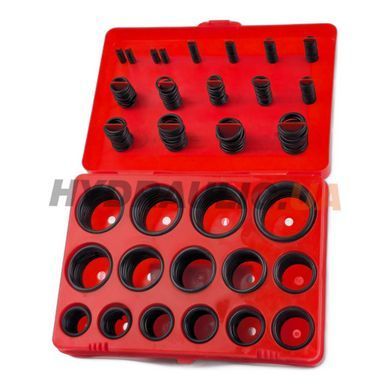

Набор из 382 уплотнительных колец O-Ring из нитрильного каучука NBR 70 — рабочий запас орингов для СТО, ремонтной мастерской, выездного сервиса гидравлики или ремонтной базы хозяйства. 30 размеров (дюймовый AS568) в диапазоне от 2,90×1,78 до 43,82×5,34 мм закрывают большинство текущих ремонтов: замена колец в фитингах и быстроразъёмах, уплотнение крышек и фланцев насосов, ремонт распределителей, гидроцилиндров и пневмоаппаратуры. Кольца разложены по ячейкам прочного кейса с крышкой на защёлке; раскладка ниже повторяет наклейку на кейсе.
Состав набора: 382 колец, 30 размеров (ID×W, мм)
| 2,90×1,78 20 шт | 3,69×1,78 20 шт | 4,47×1,78 20 шт | 5,29×1,78 20 шт | 6,07×1,78 20 шт | 7,65×1,78 20 шт |
| 9,25×1,78 20 шт | 9,19×2,62 13 шт | 10,77×2,62 13 шт | 12,37×2,62 13 шт | 13,95×2,62 13 шт | 15,54×2,62 13 шт |
| 17,12×2,62 13 шт | 18,72×2,62 13 шт | 18,64×3,53 10 шт | 20,22×3,53 10 шт | 21,82×3,53 10 шт | 23,39×3,53 10 шт |
| 25,00×3,53 10 шт | 26,57×3,53 10 шт | 28,17×3,53 10 шт | 29,75×3,53 10 шт | 31,34×3,53 10 шт | 32,92×3,53 10 шт |
| 34,52×3,53 10 шт | 36,10×3,53 10 шт | 37,70×3,53 10 шт | 37,47×5,34 7 шт | 40,65×5,34 7 шт | 43,82×5,34 7 шт |
Размер обозначается как ID×W: внутренний диаметр × сечение жгута. Мелких ходовых размеров в наборе больше, крупных — меньше: в такой пропорции кольца расходуются в ремонте.
Применение размеров
Тонкие сечения (1,5–2,0 мм) — уплотнение резьбовых фитингов, штуцеров, быстроразъёмов, пневмосоединений, датчиков и заглушек. Средние (2,4–3,0 мм) — фланцы, крышки корпусов насосов и распределителей, поршневые пары цилиндров малого диаметра. Толстые (3,5–5,3 мм) — крупные фланцевые соединения, крышки гидробаков.
Материал NBR 70
Нитриловый каучук твёрдостью 70 Shore A — стандарт для гидравлики и пневматики. Рабочие среды: минеральные масла и смазки, дизельное топливо, вода, воздух. Температурный диапазон −30…+100 °C. Ограничения: не применяется с тормозными жидкостями на гликолевой основе (нужен EPDM); для температур свыше +100 °C и агрессивной химии — набор FKM (Viton), для пищевых сред и высоких температур — силиконовый VMQ.
Определение размера кольца
Снимите старое кольцо и замерьте штангенциркулем внутренний диаметр и толщину жгута — это ID×W. Если кольцо разрушено, мерьте канавку: диаметр дна ≈ ID, ширина канавки ≈ 1,2–1,4 сечения. Для промежуточных размеров берут ближайший меньший ID — оринг работает с натягом. Нестандартные и большие диаметры закрывает резиновый шнур NBR 70 — кольцо изготавливается склеиванием стыка.
Частые вопросы
Достаточно ли твёрдости 70 Shore A для гидравлики высокого давления?
Для статических уплотнений и типовых узлов — да. При давлении свыше 10–16 МПа или увеличенных зазорах применяют набор NBR 90: более твёрдая резина не выдавливается в зазор.
Кольца метрические или дюймовые?
Дюймовые, ряд AS568 (ISO 3601) — под импортную и американскую/британскую технику. Для метрических фитингов есть отдельные метрические наборы.
Что делать, когда размер закончится?
Каждый размер набора есть в каталоге поштучно — ячейка пополняется по обозначению ID×W без покупки нового кейса.
