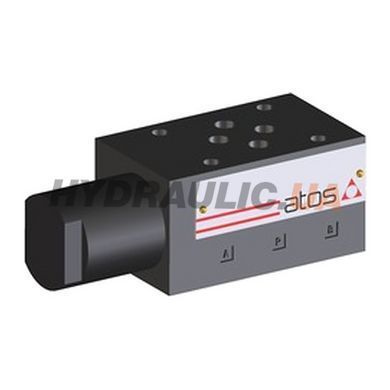

HC-011/30/M 20 — модульный двухходовой компенсатор давления ATOS для пакетного монтажа ISO 4401 Ду 6 (CETOP 3). Поддерживает постоянный перепад давления между портом P и рабочим портом A или B распределителя, поэтому расход через золотник не меняется от нагрузки. Перепад настраивается в пределах 5–35 бар, расход до 50 л/мин, давление на входе до 350 бар. Выбор линии управления — автоматический. Ставится под дискретные и пропорциональные распределители.
Как читать артикул HC-011/30/M 20
| Обозначение | Что означает |
|---|---|
| HC-0 | модульный компенсатор давления, Ду 6 |
| 11 | двухходовое исполнение: постоянный Δp между P и рабочим портом |
| 30 | регулируемый Δp 5–35 бар (фиксированный — код 8, 8 бар) |
| M | порт P1 под манометр (только для HC-011/30) |
| 20 | номер серии |
Характеристики
| Параметр | Значение |
|---|---|
| Тип | двухходовой компенсатор давления с автоматическим выбором линии управления |
| Перепад давления на одном пути | 5–35 бар, настраивается (суммарный Δp на клапане — 10–70 бар) |
| Максимальный расход | 50 л/мин |
| Давление на входе | до 350 бар |
| Порты контроля | Pp и P1 (заглушенные резьбовые), разница показаний = Δp |
| Присоединительная плоскость | ISO 4401-03-02-0-05 (Ду 6, CETOP 3), порты Ø7,5 мм, кольца 4 × OR 108, 4 винта M5 |
| Масса | 2 кг |
| Температура окружающей среды | −30…+70 °C |
| Уплотнения | NBR (стандарт), рабочая жидкость −20…+60 °C |
| Рабочая жидкость | минеральные масла HL, HLP, HLPD, HVLP (DIN 51524); с уплотнениями FKM — HFDU, HFDR; с NBR — HFC |
| Вязкость / чистота | рекомендовано 15–100 мм²/с; ISO 4406 21/19/16, фильтр 25 мкм |
Модульный клапан ставится «бутербродом» между монтажной плитой и гидрораспределителем того же типоразмера; длину винтов подбирают по количеству модулей в пакете.

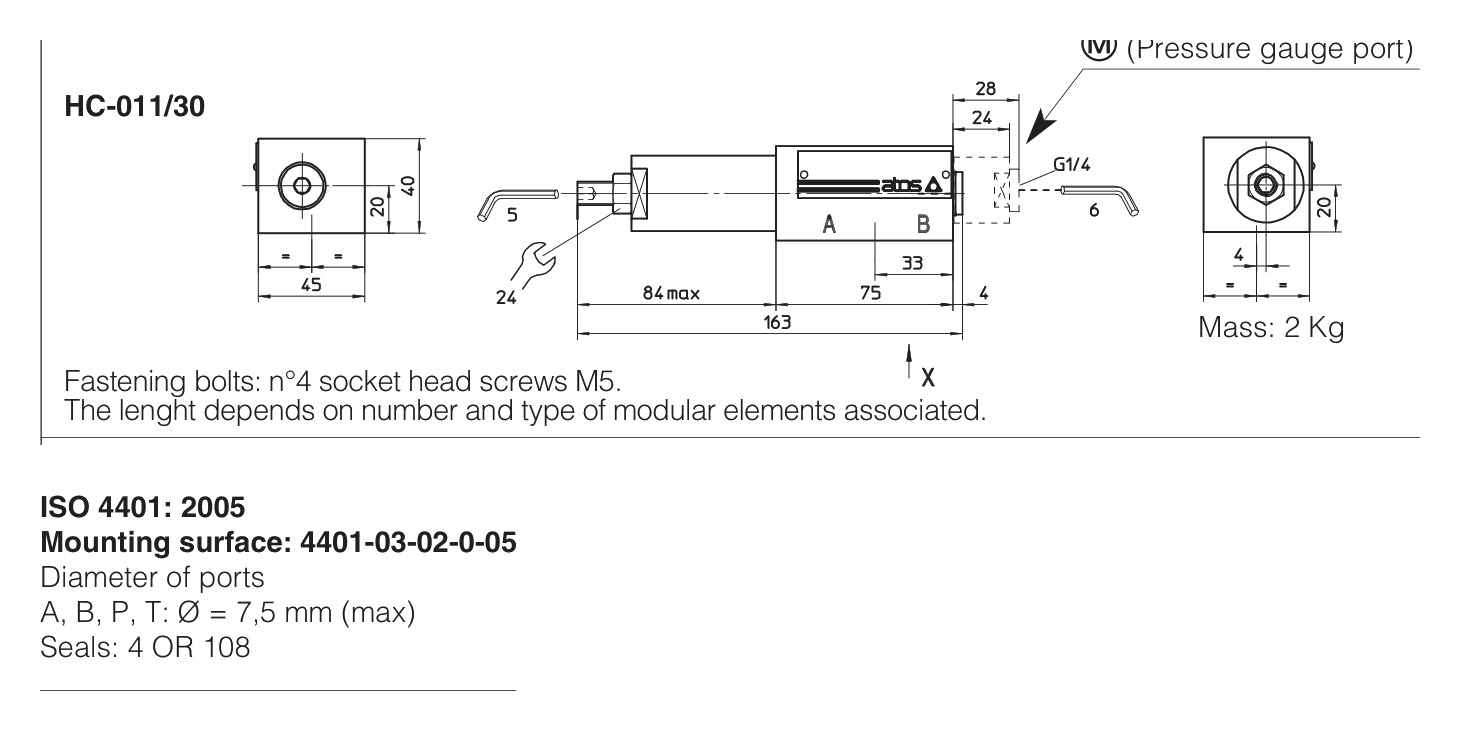

Габариты
Габариты HC-011/30 по паспорту ATOS D150, масса 2 кг; M — порт под манометр
Что ещё понадобится
- Пропорциональный распределитель DHZE-A-071-L3 (без датчика положения)
- Модульный дроссель HQ-012 52 (на выходе)
- Пропорциональный предохранительный RZMO-A-030/315 40
Вопросы и ответы
Зачем компенсатор под пропорциональным распределителем?
Расход через золотник зависит от перепада давления на нём. Компенсатор держит этот перепад постоянным, поэтому скорость цилиндра или мотора задаётся только сигналом на распределитель и не «плывёт» с изменением нагрузки.
Как настроить Δp?
Ослабить контргайку и повернуть винт пилотного узла: по часовой стрелке Δp растёт. Контроль — по разнице показаний манометров на портах Pp и P1.
