Клапан электромагнитный картриджный 005.567.E00 NC double-lock, 25 л/мин, 210 бар, 3/4-16 UNF | LUEN, Италия

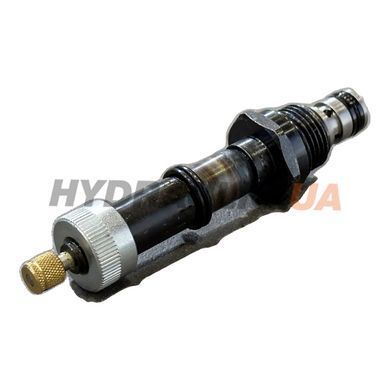

Клапан электромагнитный картриджный с двойной герметизацией 005.567.E00 производства LUEN (Италия) — серия VEDT с кавитетом CE-011-N. Двухпозиционный 2-ходовый poppet-клапан исполнения NC double-lock (нормально закрытый двусторонней блокировки), номинальный проход DN6, диапазон расхода 1-25 л/мин, максимальное рабочее давление 210 бар. Масса 0,150 кг.

Double-lock-конструкция обеспечивает герметичное удержание давления в двух направлениях — от порта 1 к 2 и от 2 к 1 в де-энергизованном состоянии. Это критично для load-holding применений, где нагрузка может создавать реактивное давление в любой линии: манипуляторы с вертикальным подъёмом, гидроцилиндры стреловых кранов, фиксаторы в прессовом оборудовании. Кавитет CE-011-N со стандартизированной резьбой 3/4-16 UNF — типичная посадка для североамериканских и итальянских моноблоков.

Катушка питается постоянным током, пусковая мощность DC ~3,5× от рабочей. Минимальное рабочее напряжение — 90% от номинала. Для AC питания — отдельная катушка RAC со встроенным выпрямителем в разъём. Рабочие жидкости: минеральные масла HLP/HVLP, вязкость 46 сСт при 50°C. Рабочий диапазон температур масла -30°C…+80°C, окружающей среды -30°C…+50°C. Рекомендуемая фильтрация 25 мкм.

Типовое применение: пневмогидравлические блокираторы, фиксаторы цилиндров в неподвижном положении, контуры с требованием герметичного удержания в обеих линиях (контуры кранов, манипуляторов, гидравлических ножниц, где load-holding функция обязательна). Исполнение E — наличие аварийного винта ручного открытия. Момент затяжки в кавитет — 47 Нм.

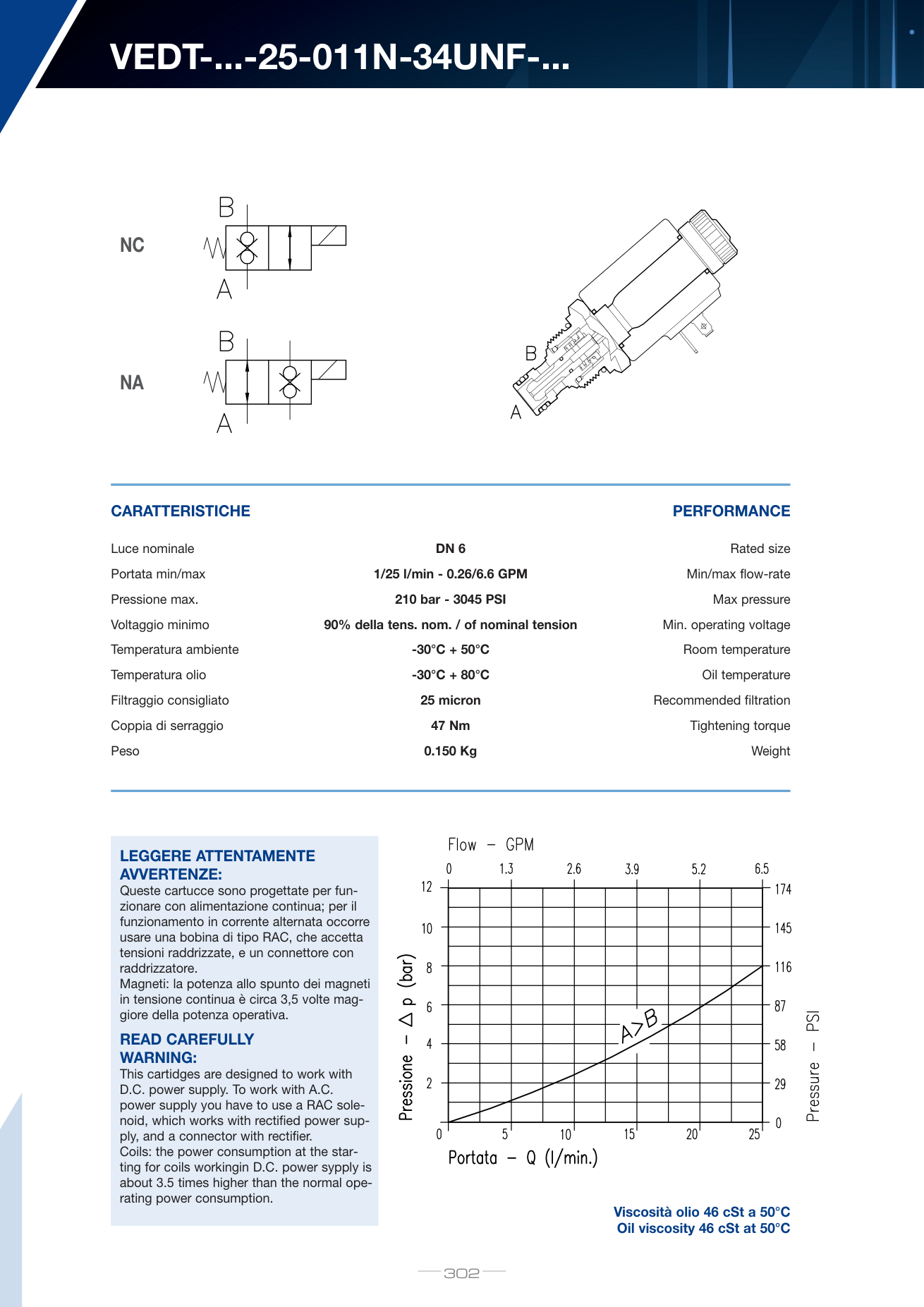

Технические характеристики

Габаритный чертёж

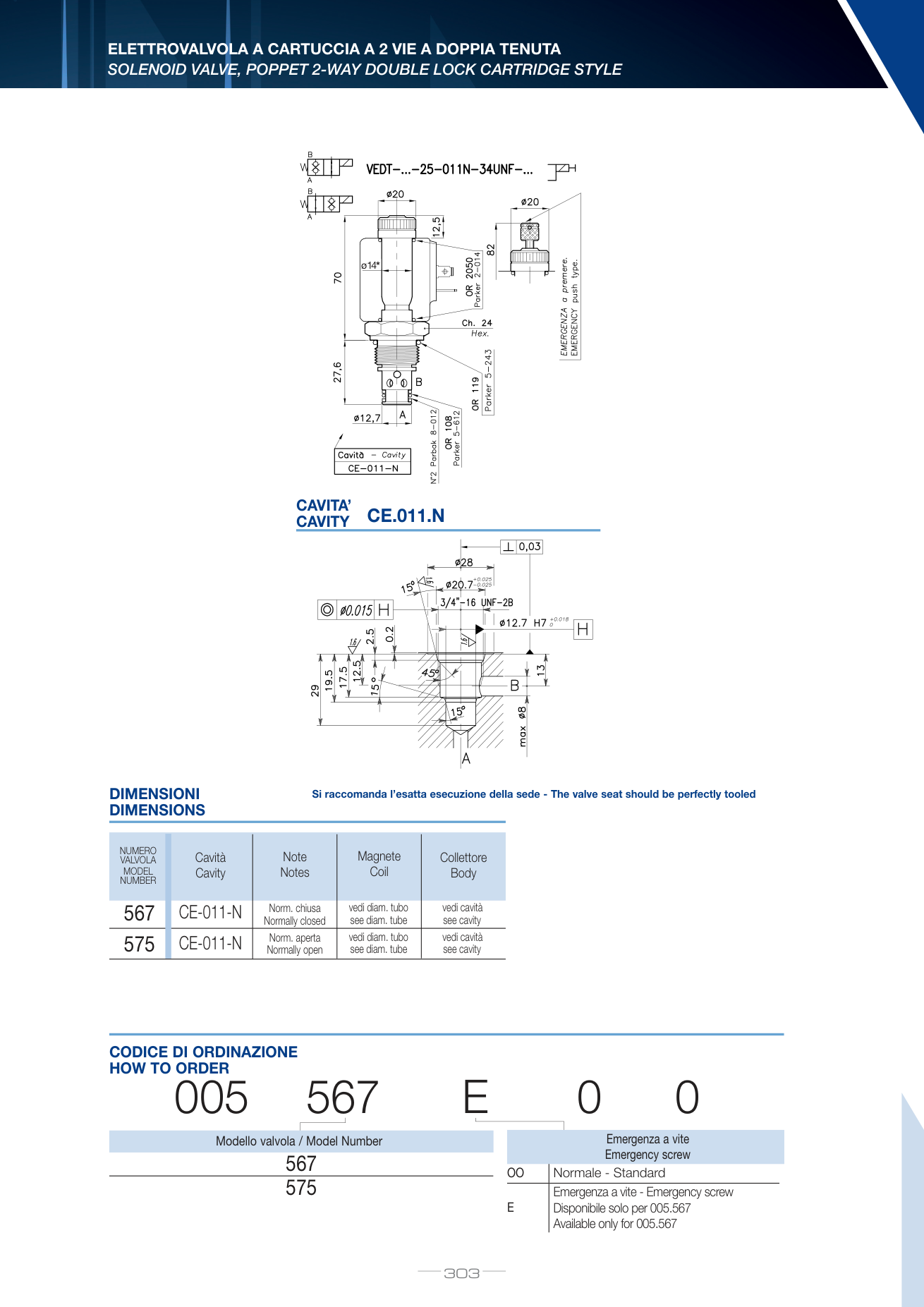

Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».

Преимущества серии VEDT LUEN

• Double-lock — герметичное удержание в двух направлениях при де-энергизованной катушке
• Кавитет CE-011-N — стандартизированная UNF-посадка, совместимая с импортной техникой
• Низкие внутренние утечки — подходит для длительного удержания груза
• Исполнение E — аварийный винт ручного открытия
• Масса 0,150 кг — компактный для пилотных контуров

Частые вопросы

Что такое «double-lock»?
Double-lock — конструкция с двумя последовательными poppet-сёдлами, обеспечивающими герметичное блокирование в обоих направлениях потока. В отличие от обычного NC (где блокируется только 1→2), double-lock блокирует и 1→2, и 2→1 одновременно. Это необходимо когда нагрузка может создавать давление в любой линии.

Почему максимальное давление 210 бар, а не 300?
VEDT с double-lock конструкцией имеет две последовательные поверхности герметизации, каждая из которых ограничена материалом и площадью контакта. Рабочий предел 210 бар обеспечивает длительную герметичность без превышения допустимых напряжений в poppet. Для систем с давлением >210 бар используется VE-серия (одинарный NC, до 300 бар).

Нужен ли обратный клапан параллельно?
Нет. Double-lock в двух направлениях обеспечивает и функцию обратного удержания — установка дополнительного check valve не требуется и не рекомендуется (повышает гидравлические потери).

Можно ли заменить этот клапан на 005.555?
Нет. 005.555 — DN9 single-lock (NC) на 80 л/мин с кавитетом CE-102-L (3/4″ BSP); 005.567 — DN6 double-lock на 25 л/мин с кавитетом CE-011-N (3/4-16 UNF). Разные посадки и разный функционал.

Как заказать катушку?
Катушка не входит в комплект, заказывается отдельно. Стандартные напряжения — 12VDC, 24VDC. Для AC сети — катушка RAC с выпрямителем в разъём. Мощность рабочая ~30 Вт, пусковая DC ~105 Вт.
