Клапан электромагнитный картриджный 005.555.E00 NC, 80 л/мин, 300 бар, CE-102-L | LUEN, Италия

Клапан электромагнитный картриджный пилотного действия 005.555.E00 производства LUEN (Италия) — серия VE с кавитетом CE-102-L. Двухпозиционный 2-ходовый poppet-клапан нормально закрытого исполнения (NC), номинальный проход DN9, диапазон расхода 1-80 л/мин, максимальное рабочее давление 300 бар. Масса 0,250 кг.

Конструкция с коническим запирающим элементом (poppet) обеспечивает минимальные внутренние утечки в закрытом состоянии — товар предназначен для load-holding применений, где необходимо надёжно удерживать давление в гидроцилиндре или моторе при де-энергизованной катушке. Кавитет CE-102-L — стандартизированная итальянская цилиндрическая посадка с 3/4″ BSP портовыми резьбами; точное выполнение седла обязательно для нормативного срабатывания.

Катушка питается постоянным током — пусковая мощность DC примерно в 3,5 раза выше рабочей, что учитывается при выборе источника питания. Для работы от переменного тока требуется специализированная катушка RAC с выпрямителем в разъёме. Минимальное рабочее напряжение — 90% от номинала. Рабочие жидкости: минеральные масла HLP/HVLP, вязкость 46 сСт при 50°C. Рабочая температура масла -30°C…+80°C, температура окружающей среды -30°C…+50°C. Рекомендуемая фильтрация — 25 мкм.

Типовое применение: дистанционное управление гидроцилиндрами погрузчиков, лесозаготовительной техники, манипуляторов, систем стабилизации шасси, гидравлических пресс-форм, где требуется компактный картриджный регулятор в составе моноблочного гидроблока. Момент затяжки в кавитет — 47 Нм.

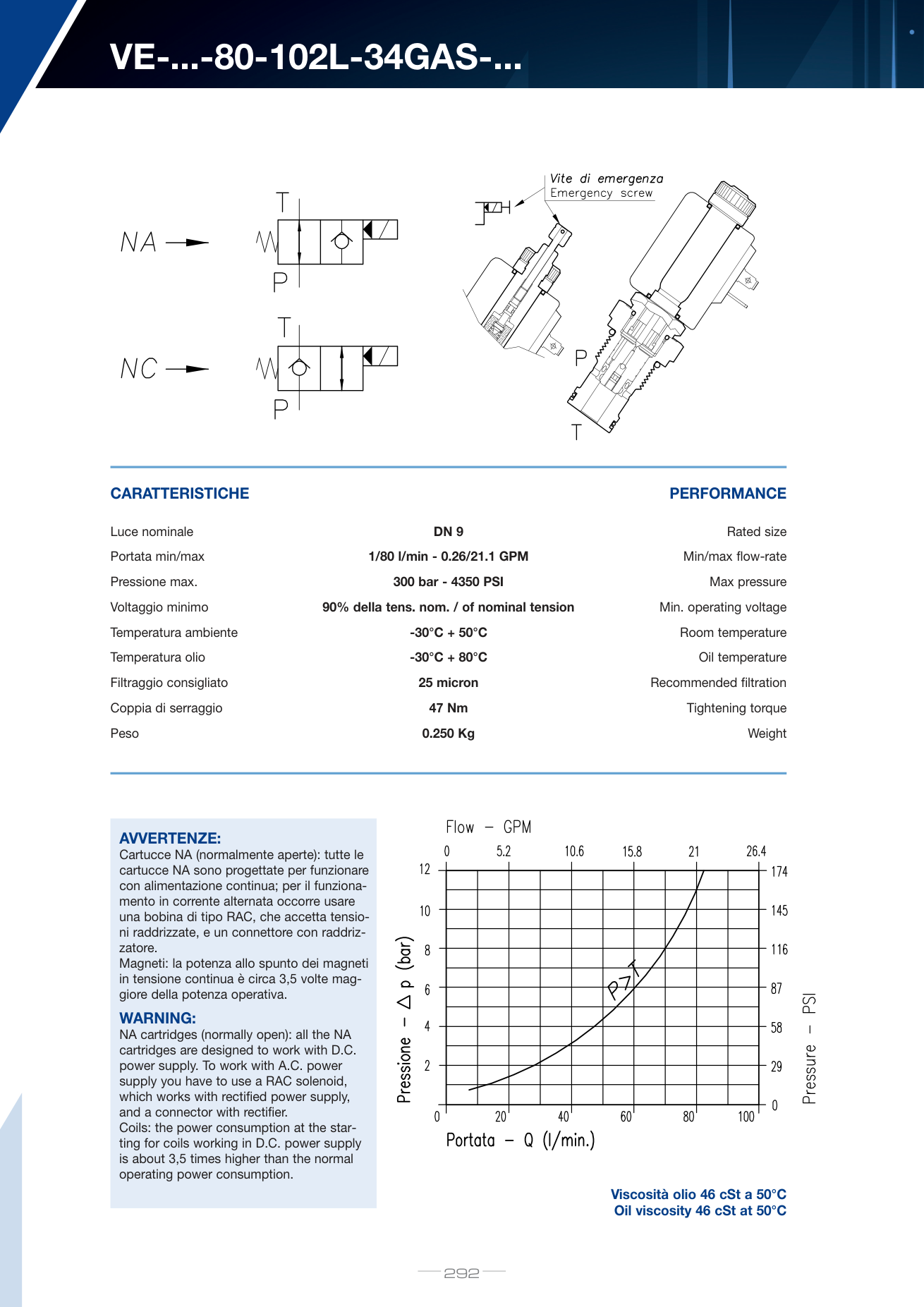

Технические характеристики

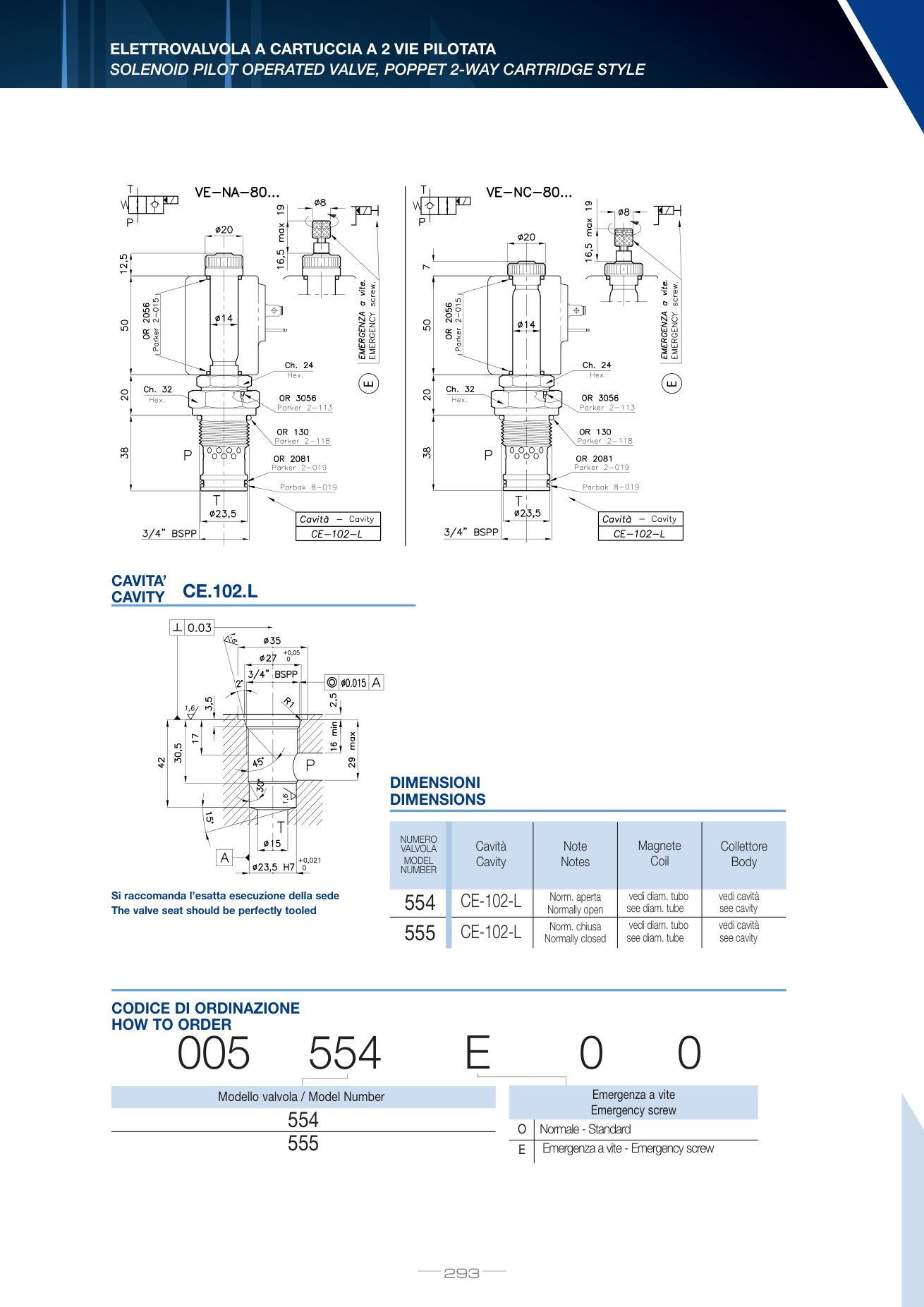

Габаритный чертёж

Габаритный чертёж и полная техническая документация (PDF) доступны в галерее товара и во вкладке «Файлы».

Преимущества серии VE LUEN

• Poppet-конструкция — минимальные внутренние утечки, пригодность для load-holding
• Кавитет CE-102-L — стандартизированная посадка под моноблоки и коллекторы
• Диапазон 1-80 л/мин при 300 бар — широкий рабочий конверт
• Исполнение E (Emergency screw) — ручное аварийное открытие винтом
• Итальянское производство — стабильное качество седла и пружин

Частые вопросы

Чем отличается 005.555 от 005.567?
005.555 — больший типоразмер DN9 с расходом до 80 л/мин и кавитетом CE-102-L; 005.567 — меньший DN6 с расходом до 25 л/мин, кавитет CE-011-N и портами 3/4-16 UNF. 555 для тяжёлых контуров, 567 для пилот/вспомогательных.

Катушка идёт в комплекте?
Нет. Катушка заказывается отдельно — стандартные варианты 12VDC или 24VDC, мощность ~30 Вт. Для работы от AC нужна катушка RAC с выпрямителем в разъёме.

Можно использовать в моторных контурах для удержания груза?
Да — это NC poppet с низкими внутренними утечками, но как основной load-holding лучше ставить SVD0 (VIS Hydraulics) с NC double-lock; 005.555 для дистанционного переключения контура.

Как выбрать кавитет CE-102-L в моноблоке?
CE-102-L — это итальянская цилиндрическая посадка с резьбой 3/4-16 UNF (cavity в плите), седло должно быть точно обработано (Ra ≤0,8). Чертёж cavity — в каталоге LUEN, выполняют на горизонтально-расточных станках.

Какое допустимое напряжение срабатывания катушки?
Минимальное напряжение включения — 90% от номинала (то есть для 24VDC — 21,6 В). При меньшем напряжении золотник не открывает против полного давления. Пусковая мощность DC ~3,5× от рабочей — источник должен выдержать импульс.
