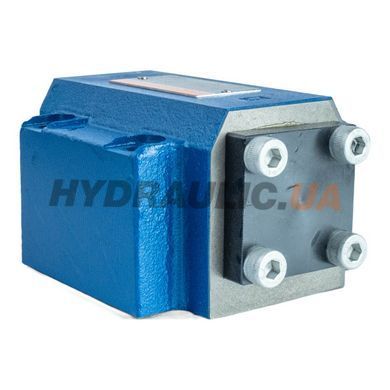

SV20PA140 — гидравлически управляемый обратный клапан (односторонний гидрозамок) Oleodinamica Mozioni типоразмера 20 для плитного монтажа на плиту ISO 5781. От A к B жидкость проходит свободно, в обратном направлении B → A проход закрыт тарелкой. Давление в линии управления X сдвигает поршень и открывает клапан для обратного потока. Исполнение SV — с внутренним дренажом (порт Y заглушён), A — с декомпрессией: сначала открывается малый шариковый клапан и плавно сбрасывает давление под тарелкой, поэтому нагрузка опускается без толчка.
Расшифровка кода SV20PA140
- S — управляемый обратный клапан серии SV/SL
- V — без дренажного порта, внутренний дренаж (L — с внешним дренажом Y)
- 20 — типоразмер 20
- P — плитный монтаж (G — резьбовое присоединение)
- A — с декомпрессией (B — без декомпрессии)
- 1 — давление открытия, кривая 1: 2,5 бар для NS20
- 40 — серия 40
- без буквы — уплотнения NBR (V — FKM)
Технические характеристики
| Тип | Клапан обратный управляемый (гидрозамок односторонний) |
| Монтаж | плитный, присоединение по ISO 5781 |
| Типоразмер | 20 |
| Рабочее давление | 31,5 МПа (315 бар) |
| Расход | до 350 л/мин (по характеристике Δp-Q для типоразмера 20) |
| Давление открытия | 2,5 бар (исполнение 1) |
| Декомпрессия | есть (A) |
| Дренаж | внутренний, порт Y заглушён (SV) |
| Соотношение площадей тарелка / поршень | 1 : 2,8 |
| Соотношение площадей шарика декомпрессии / поршень | 1 : 12,2 |
| Габарит L1 × B1 × H1 | 135 × 100 × 70 мм |
| Крепление | 4 отверстия Ø11 мм |
| Температура жидкости | −30…+80 °C |
| Фильтрация | 10 мкм |
| Корпус | литой, фосфатированный |
| Уплотнения | NBR |
| Производитель | Oleodinamica Mozioni |
| Страна производства | Италия |
Габаритный чертёж
Размеры плитного исполнения по каталогу Oleodinamica Mozioni SV/SL (версия 11/20, стр. 4). Для SV20 — строка «SV 20».
Где применяется
Плитные гидросхемы прессов, подъёмников и станков: удержание нагрузки на цилиндре при обрыве линии или в нейтрали распределителя, предотвращение ползучести заблокированных исполнительных органов. Декомпрессия нужна там, где под тарелкой большой объём под давлением — она убирает удар при открытии. То же исполнение с резьбовыми портами G 1″ — SV20GA140; с внешним дренажом без декомпрессии — SL20PB140.
Частые вопросы
Чем SV отличается от SL?
SV имеет внутренний дренаж, порт Y заглушён. SL выводит дренаж поршня управления в отдельный порт Y — это нужно, когда в линии A есть противодавление.
Зачем декомпрессия (A)?
Сначала открывается малый шариковый клапан и сбрасывает давление, затем основная тарелка. Клапан открывается меньшим давлением управления и без гидроудара.
Какое давление управления нужно?
Оно растёт вместе с давлением нагрузки — график «давление управления / давление нагрузки» есть в паспорте. С декомпрессией открытие начинается при заметно меньшем давлении управления, чем без неё.
Нужна ли монтажная плита?
Да, клапан плитного монтажа ставится на плиту с присоединением по ISO 5781; плита заказывается отдельно.
