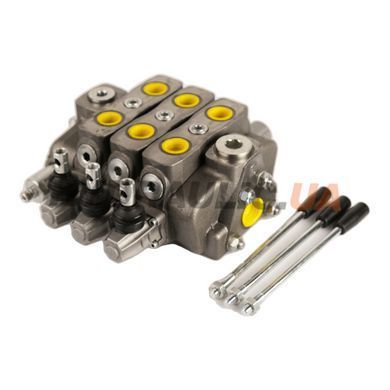

150L GS16/3/AC(YG-250)/18L.P3T/18L.P3T/18L.P3T/RC — 3-секционный секционный (наборный) гидрораспределитель GMS hydraulic (Турция) серии 150L GS: номинальный расход 150 л/мин, максимальный 170 л/мин, рабочее давление до 315 бар, ручное управление. Золотники: 1 — двусторонний, 3 положения, в нейтрали A и B закрыты. Открытый центр; в каждой рабочей секции — обратный клапан нагрузки, на входе — предохранительный клапан. Секции стянуты шпильками между входной и выходной крышками, поэтому состав можно изменить на месте.
Как читать артикул 150L GS16/3/AC(YG-250)
| Обозначение | Что означает |
|---|---|
| 150L GS16/3 | серия 150L GS (секционная, 150 л/мин), исполнение 16; рабочих секций — 3 |
| AC(YG-250) | AC — боковой вход P (распределитель с левым входом); YG — входной предохранительный клапан, настройка 250 бар (тип YG в каталоге GMS 2018 не описан) |
| …/… | коды рабочих секций: [схема-]золотник + позиционер (сторона A) + управление (сторона B) . клапаны портов — см. «Состав секций» |
| RC | RC — выходная крышка с боковым сливом T (G 1″) |
Состав секций
| Секция | Код | Схема | Золотник | Позиционер | Управление (сторона B) | Клапаны портов |
|---|---|---|---|---|---|---|
| 1–3 | 18L.P3T | параллельная | 1 — двусторонний, 3 положения, в нейтрали A и B закрыты | 8 — пружинный возврат в нейтраль | L — стандартная коробка рычага с резиновым пыльником (30 07 5403) | P3T — гнёзда клапанов портов заглушены |
Схема золотников
1 — двусторонний, 3 положения, в нейтрали A и B закрыты
Символы золотников из каталога GMS (раздел «Spools options»), установленных в 150L GS16/3/AC(YG-250).
Как читать символ: каждый прямоугольник — одно положение золотника (1, 0, 2, для 5DY ещё 3), стрелки показывают, куда идёт масло; P — вход от насоса, T — слив, A и B — линии к потребителю. Справа — ход золотника от нейтрали (±7 мм, для 5DY до −12 мм). Распределитель с открытым центром: пока все золотники в нейтрали, масло уходит на слив, и насос работает без нагрузки.
Характеристики серии 150L GS
| Параметр | Значение |
|---|---|
| Номинальный / максимальный расход | 150 / 170 л/мин |
| Макс. рабочее давление | 315 бар |
| Макс. давление на сливе T | 25 бар |
| Внутренняя утечка A(B)→T при 100 бар | 3 см³/мин |
| Порты: вход P / A, B / слив T | G 3/4″ / G 3/4″ / G 1″ (BSP) |
| Порты управления | гидравлические G 1/4″, пневматические G 1/8″ |
| Диаметр золотника | 20 мм, золотники взаимозаменяемые |
| Секций в серии | 1–12 |
| Рабочая жидкость | минеральное гидравлическое масло |
| Вязкость рабочая (мин./макс.) | 15–75 мм²/с (12 / 400 мм²/с) |
| Температура масла | −20…+80 °C (уплотнения NBR), −20…+100 °C (FPM) |
| Чистота масла | не хуже 19/16 по ISO 4406 |
| Момент затяжки стяжных шпилек | 50 Н·м (ключ 17) |
Габариты
| Параметр | 150L GS16/3/AC(YG-250) |
|---|---|
| Общая длина A (176 + 48 × 2) | 272 мм |
| Расстояние между крепёжными отверстиями B | 220 мм |
| Высота с коробками рычагов L | 293 мм |
| Глубина корпуса | 115 мм |
| Шаг секций | 48 мм |
| Масса | 24 кг |
Размеры и масса — по таблице каталога GMS 150L GS для 3 секций (стандартное исполнение с коробками рычагов L). Перед заменой старого блока сверьте расстояние B между отверстиями крепления и место под блок на машине.
Чертёж из каталога GMS 150L GS (стр. L-4): показан двухсекционный блок; A — общая длина, B — между крепёжными отверстиями, оба растут на 48 мм с каждой секцией.
Что ещё понадобится
- Рычажный механизм L 30 07 5403
- Позиционер золотника 8 (30 07 5375)
- Комплект TQ под трос 30 07 5398
- Крышка SLP 30 07 5406
- Джойстик крестовый LCB для 100L/150L — один рычаг на две секции
- Джойстики и тросы — для управления из кабины
- Комплектующие и аксессуары к гидрораспределителям
Золотниковые, седельные и поворотные гидрораспределители отличаются конструкцией и областью применения — обзор типов в статье Типы гидрораспределителей. Также по теме: Как правильно подключить гидрораспределитель.
Вопросы и ответы
Чем секционный GMS отличается от моноблока?
Секции 150L GS — отдельные корпуса, стянутые шпильками между входной и выходной крышками. Секцию можно добавить, снять или заменить, подобрав шпильки на нужное количество секций; момент затяжки — 50 Н·м (ключ 17). В моноблоке весь состав отлит в одном корпусе.
Какой расход насоса выдерживает распределитель?
Номинальный — 150 л/мин, максимальный — 170 л/мин, давление до 315 бар. Вход P — G 3/4″, рабочие порты A и B — G 3/4″, слив T — G 1″.
Все ли обозначения в коде расшифрованы?
Нет. Обозначения YG в каталоге GMS 150L GS (изд. 2018) не описаны, и мы их не додумываем. Остальной код расшифрован выше по каталогу. Точную конфигурацию этих узлов менеджер сверит с поставщиком перед отгрузкой.
