Z80-L12-GKZ1 — односекционный моноблочный гидрораспределитель Badestnost (Болгария) серии Z80: номинальный расход 80 л/мин, максимальное давление на входе 315 бар, ручное управление рычагом. Секция — золотник L (4 позиции, 4-я — плавающая), позиционер 12 (возврат в нейтраль, фиксация в плавающем положении). Применение: навесное, которое должно ложиться на землю: отвал, щетка. Параметры — по каталогу Z80 редакции 2026; если на складе корпус предыдущей редакции, менеджер сообщит об этом до отгрузки.
Как читать артикул Z80-L12-GKZ1
| Обозначение | Что означает |
|---|---|
| Z80 | 1 секция, серия Z80 |
| L12 | золотник (буква) + позиционер (цифра) секции — см. таблицу ниже |
| G | резьба портов BSP (трубная цилиндрическая): P — G1/2; T — G3/4; A, B — G1/2 |
| KZ1 | коробка рычага (KZ) + рукоятка (1); под трос заказывают исполнение V1 или ставят тросовый механизм на место коробки |
Состав секций
| Секция | Код | Золотник | Позиционер |
|---|---|---|---|
| 1 | L12 | L — 4 позиции, 4-я — плавающая | 12 — возврат в нейтраль, фиксация в плавающем положении |

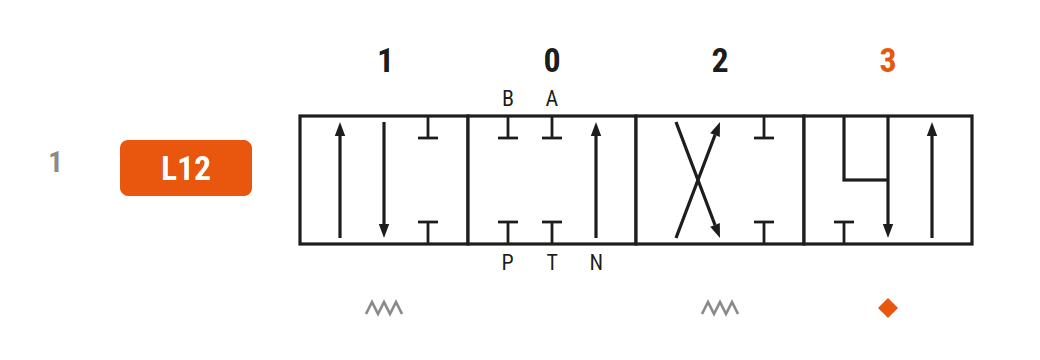

Схема золотников
Символы положений по каталогу Badestnost. Над прямоугольником — номер положения, под ним — поведение позиционера: пружина — из этого положения золотник возвращается в 0, оранжевый ромб — фиксируется. Цифры слева — номера секций.
Как читать схему: каждый прямоугольник — одно положение золотника, стрелки показывают, куда идет масло. P — вход от насоса, T — слив в бак, A и B — линии к цилиндру или гидромотору, N — канал открытого центра: пока все золотники в нейтрали, масло проходит по нему через распределитель на слив (или на следующий распределитель) и насос работает без нагрузки. Как только золотник сдвинут в рабочее положение, канал N перекрывается и вся подача идет на потребителя.
- Золотник L: положения 1, 0, 2 — как у A; четвертое положение 3 (плавающее) — за положением 2, золотник утоплен: A и B соединены с T, канал N открыт.
Габариты и масса
| Параметр | Z80-L12-GKZ1 |
|---|---|
| Габаритная длина блока | 111 мм |
| Расстояние между крайними отверстиями крепления | 65 мм |
| Масса | 3,9 кг |
Эскиз схематичный, не в масштабе: E — габаритная длина блока, F — расстояние между крайними отверстиями крепления, мм. Крепление на 3 точки, на эскизе показаны крайние.
Размеры — по каталогу Badestnost Z80. Перед заменой старого блока сверьте расстояние между отверстиями крепления на машине.
Что еще понадобится
- Комплектующие и аксессуары к гидрораспределителям — рычаги, коробки рычагов, ремкомплекты
- Джойстики и тросы — для управления из кабины
- Как расшифровать артикул гидрораспределителя Badestnost
- Плавающее положение: какие золотники его дают
- P40 или Z50, P80 или Z80: что изменилось
Вопросы и ответы
Чем Z80 отличается от P80?
Z80 заменила P80: давление на входе 315 бар вместо 250, крепление 3 отверстия Ø9 (у P80 — 3 болта M8); шаг секций и резьбы портов те же.
На какое давление настроен предохранительный клапан?
Встроенный предохранительный клапан настроен на заводе на 180 бар; диапазон регулировки в стандартном исполнении — 120–250 бар, есть исполнения на 50–120 и 220–315 бар.
Зачем плавающее положение?
В плавающем положении обе линии соединены с баком, и навесное свободно ложится на землю и копирует рельеф: отвал, щетка.
