Z50-D1-GKZ1 — односекционный моноблочный гидрораспределитель Badestnost (Болгария) серии Z50: номинальный расход 50 л/мин, максимальное давление на входе 315 бар, ручное управление рычагом. Секция — золотник D (в нейтрали A и B соединены с баком (плавающий в нейтрали)), позиционер 1 (пружинный возврат в нейтраль). Применение: управление гидромотором.
Как читать артикул Z50-D1-GKZ1
| Обозначение | Что означает |
|---|---|
| Z50 | 1 секция, серия Z50 |
| D1 | золотник (буква) + позиционер (цифра) секции — см. таблицу ниже |
| G | резьба портов BSP (трубная цилиндрическая): P, T — G1/2; A, B — G3/8 |
| KZ1 | коробка рычага (KZ) + рукоятка (1); под трос заказывают исполнение V1 или ставят тросовый механизм на место коробки |
Состав секций
| Секция | Код | Золотник | Позиционер |
|---|---|---|---|
| 1 | D1 | D — в нейтрали A и B соединены с баком (плавающий в нейтрали) | 1 — пружинный возврат в нейтраль |

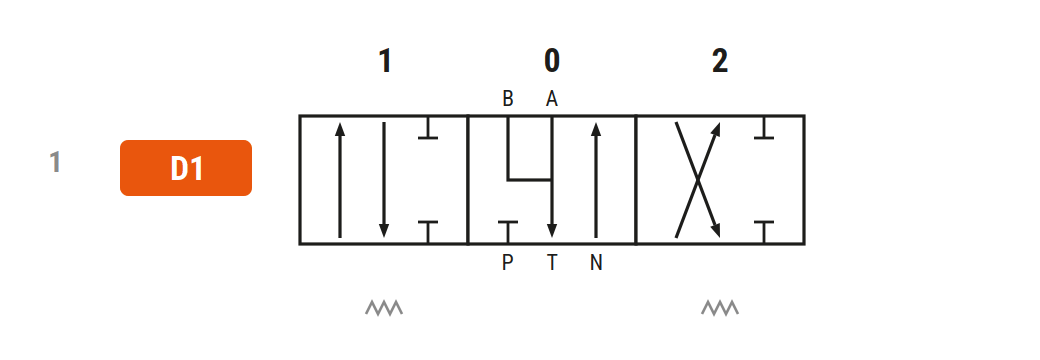

Схема золотников
Символы положений по каталогу Badestnost. Над прямоугольником — номер положения, под ним — поведение позиционера: пружина — из этого положения золотник возвращается в 0, оранжевый ромб — фиксируется. Цифры слева — номера секций.
Как читать схему: каждый прямоугольник — одно положение золотника, стрелки показывают, куда идет масло. P — вход от насоса, T — слив в бак, A и B — линии к цилиндру или гидромотору, N — канал открытого центра: пока все золотники в нейтрали, масло проходит по нему через распределитель на слив (или на следующий распределитель) и насос работает без нагрузки. Как только золотник сдвинут в рабочее положение, канал N перекрывается и вся подача идет на потребителя.
- Золотник D: в положениях 1 и 2 — как A (P→B, A→T и P→A, B→T); в 0 — A и B соединены с T, канал N открыт.
Габариты и масса
| Параметр | Z50-D1-GKZ1 |
|---|---|
| Габаритная длина блока | 88 мм |
| Расстояние между крайними отверстиями крепления | 60 мм |
| Масса | 2,5 кг |
Эскиз схематичный, не в масштабе: E — габаритная длина блока, F — расстояние между крайними отверстиями крепления, мм.
Размеры — по каталогу Badestnost Z50. Перед заменой старого блока сверьте расстояние между отверстиями крепления на машине.
Что еще понадобится
- Комплектующие и аксессуары к гидрораспределителям — рычаги, коробки рычагов, ремкомплекты
- Джойстики и тросы — для управления из кабины
- Как расшифровать артикул гидрораспределителя Badestnost
- Плавающее положение: какие золотники его дают
- P40 или Z50, P80 или Z80: что изменилось
Вопросы и ответы
Чем Z50 отличается от P40?
Z50 заменила P40: давление на входе 315 бар вместо 250, крепление 2 отверстия Ø9 (у P40 — 2 болта M8); шаг секций и резьбы портов те же.
На какое давление настроен предохранительный клапан?
Встроенный предохранительный клапан настроен на заводе на 180 бар; диапазон регулировки в стандартном исполнении — 120–250 бар, есть исполнения на 50–120 и 220–315 бар.
Что дает золотник D?
В нейтрали линии A и B соединены с баком. Такую секцию ставят на гидромотор.
