AMBL-02P40K16GKZ120 — моноблочный гидрораспределитель AmberLine (Китай) в исполнении под размеры серии P40: двухсекционный, ручное управление рычагами, номинальный расход 40 л/мин, номинальное давление 200 бар, максимальное 315 бар. Шаг секций и резьбы портов — как у Badestnost P40; крепление — 2 отверстия Ø9. Применение: навесное, которое должно ложиться на землю: отвал, щетка.
Как читать артикул AMBL-02P40K16GKZ120
| Обозначение | Что означает |
|---|---|
| 02P40 | 2 секции, серия P40 |
| K16 | K16: золотник 4 позиции, 4-я — плавающая, позиционер 16 (возврат в нейтраль, фиксация в плавающем положении); код позиционера AmberLine означает то же, что в Badestnost |
| G | резьба портов BSP (трубная цилиндрическая): P, T — G1/2; A, B — G3/8 |
| KZ1 | коробка рычага (KZ) + рукоятка (1); под трос заказывают исполнение V1 или ставят тросовый механизм на место коробки |
| 20 | суффикс поставщика, не расшифрован — менеджер уточнит |
Состав секций и позиционеры AmberLine менеджер сверит перед отгрузкой.
Схема золотников
Символы положений золотника по букве в артикуле; позиционеры AmberLine на схеме не показаны.
Как читать схему: каждый прямоугольник — одно положение золотника, стрелки показывают, куда идет масло. P — вход от насоса, T — слив в бак, A и B — линии к цилиндру или гидромотору, N — канал открытого центра: пока все золотники в нейтрали, масло проходит по нему через распределитель на слив (или на следующий распределитель) и насос работает без нагрузки. Как только золотник сдвинут в рабочее положение, канал N перекрывается и вся подача идет на потребителя.
- Золотник K: положения 1, 0, 2 — как у A; четвертое положение 3 (плавающее) — за положением 1, золотник выдвинут: A и B соединены с T, канал N открыт.
Габариты
| Параметр | AMBL-02P40K16GKZ120 |
|---|---|
| Габаритная длина блока | 131,5 мм |
| Расстояние между крайними отверстиями крепления | 97 мм |

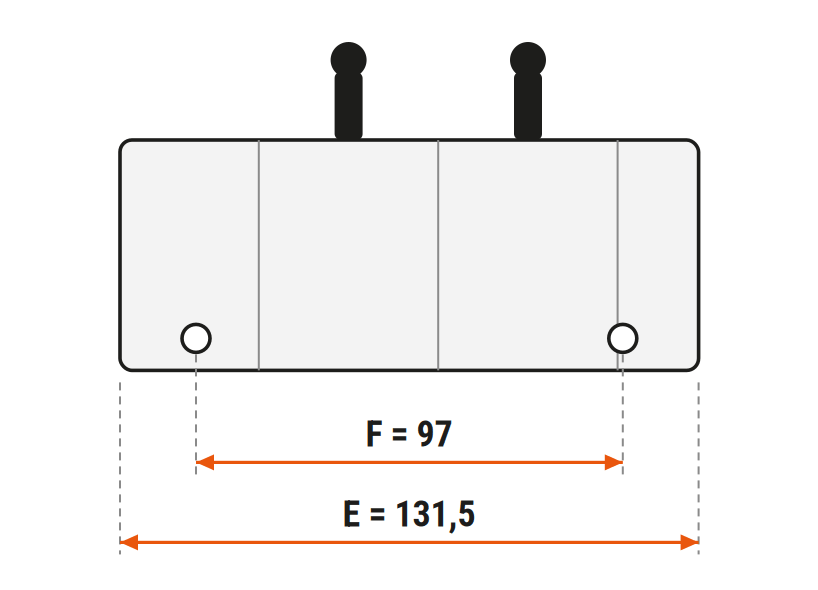

Эскиз схематичный, не в масштабе: E — габаритная длина блока, F — расстояние между крайними отверстиями крепления, мм.
Размеры — по каталогу AmberLine P40 2021. Перед заменой старого блока сверьте расстояние между отверстиями крепления на машине.
Что еще понадобится
- Комплектующие и аксессуары к гидрораспределителям — рычаги, коробки рычагов, ремкомплекты
- Джойстики и тросы — для управления из кабины
- Как расшифровать артикул гидрораспределителя Badestnost
- Плавающее положение: какие золотники его дают
- P40 или Z50, P80 или Z80: что изменилось
Вопросы и ответы
Это Badestnost?
Нет. Это AmberLine (Китай) в исполнении под размеры P40: шаг секций и резьбы портов такие же, как у Badestnost P40. Крепление другое: 2 отверстия Ø9 вместо 2 болтов M8. Длина блока — 131,5 мм против 129 мм у Badestnost.
Зачем плавающее положение?
В плавающем положении обе линии соединены с баком, и навесное свободно ложится на землю и копирует рельеф: отвал, щетка.
