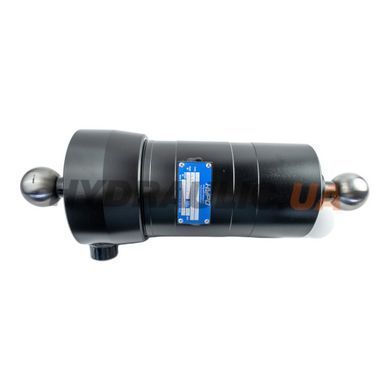

HYPO UCLB-115-4-0800-111-C0447 — телескопический гидроцилиндр подкузовного типа для подъёма кузова самосвала или прицепа. Четыре ступени 115–55 мм дают ход 800 мм при закрытой длине 447 мм между центрами шаровых головок; максимальное давление 190 бар, первая ступень развивает 19,7 т. Производитель — HMS Özceylanlar (Конья, Турция), торговая марка HYPO.
Технические характеристики
| Тип | телескопический, подкузовной (underbody), крепление на шаровых опорах |
| Количество ступеней | 4 |
| Диаметры ступеней | 115 / 95 / 75 / 55 мм |
| Ход | 800 мм (4 × 200 мм) |
| Длина между центрами шаров, закрытый / открытый | 447 / 1247 мм |
| Габаритная длина L | 503 мм |
| Максимальное давление | 190 бар |
| Усилие по ступеням при 190 бар | 19,7 / 13,5 / 8,4 / 4,5 т |
| Объём масла | 6 л |
| Масса | 45 кг |
| Подвод масла | G 3/4″ |
| Шаровые головки | SØ59 мм, с обоих концов |
| Диаметр корпуса ØA / основания ØF | 138 / 165 мм |
| Рабочая температура масла | −40…+80 °C |
| Покрытие | RAL 9005 (чёрный), соляной туман 480 ч по ISO 9227; ступени хромированы, 20 мкм |
Габаритный чертёж
Размеры по буквам чертежа: ØA 138, ØB 59, SØJ 59, ØF 165, H 67, K 447, L 503 мм; T — подвод G 3/4″.
Угол подъёма кузова
| Угол подъёма кузова | 40° | 45° | 50° | 55° | 60° |
| Плечо B (от оси опрокидывания до опоры цилиндра), мм | 1200 | 1067 | 960 | 873 | 800 |
Расчёт производителя: α° = A × 60 / B, где A — ход (800 мм), B — плечо. Усилие F (Н) = 10 × C (см²) × P (бар).
Полезное: статья Гидроцилиндры: руководство по комплектующим и ремонту. Расчёт онлайн: калькулятор усилия и скорости гидроцилиндра и калькулятор подачи, давления и насоса для гидроцилиндра.
Вопросы и ответы
Какое масло нужно для цилиндра?
Минеральное гидравлическое масло; паспорт ограничивает рабочую температуру диапазоном −40…+80 °C и требует фильтра в линии. Вязкость подбирают под насос и климат, ступени цилиндра к вязкости не критичны.
Как правильно установить цилиндр?
Производитель требует монтировать внутреннюю ступень выдвинутой на 15–20 мм — так при опускании кузова шток не упирается в дно. Шаровые головки SØ59 ставят в сферические опоры; опора KAP.02 HYPO рассчитана именно на шар SØ59.
На какой угол поднимет кузов?
Зависит от плеча B между осью опрокидывания и нижней опорой: 1200 мм — 40°, 960 мм — 50°, 800 мм — 60°. Полная таблица — выше, формула α° = A × 60 / B.
Сколько масла уйдёт на один подъём?
Полный объём цилиндра — 6 л. Бак гидросистемы берут с запасом минимум на этот объём плюс объём линий, чтобы насос не захватил воздух в конце хода.
Что означает 190 бар в паспорте?
Это максимальное рабочее давление. Предохранительный клапан распределителя выставляют не выше, иначе производитель снимает гарантию; усилие на каждой ступени в таблице рассчитано именно для 190 бар.
