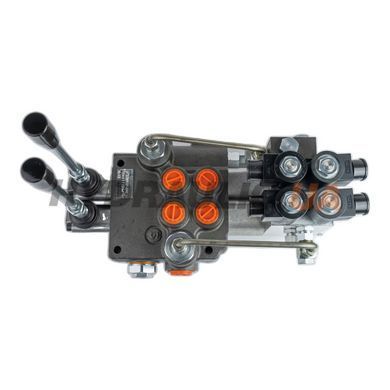

2Z80VRP1A1ED3GKZ1-VRE24 — двухсекционный моноблочный гидрораспределитель Badestnost (Болгария) серии Z80: номинальный расход 80 л/мин, максимальное давление на входе 315 бар, ручные рычаги с электрогидравлическим дублированием ED3. Золотник A (двусторонний, в нейтрали A и B закрыты), позиционер 1 (пружинный возврат в нейтраль) — в артикуле код указан один раз на все секции. Применение: управление двусторонним цилиндром. Параметры — по каталогу Z80 редакции 2026; если на складе корпус предыдущей редакции, менеджер сообщит об этом до отгрузки.
Такие блоки ставят на кран-манипуляторы, лесовозы и коммунальную технику, где секциями управляют и из кабины, и с места. Катушки ED3 — 24 В DC, 24 Вт. Давление управления ED3 — 10–50 бар: его дает редукционный клапан VRP (на схеме производителя — 25 бар); подпорный клапан VRE на сливе (на схеме — 10 бар) нужен для работы ED3.
Как читать артикул 2Z80VRP1A1ED3GKZ1-VRE24
| Обозначение | Что означает |
|---|---|
| 2Z80 | 2 секции, серия Z80; без «0» в начале — обратный клапан на каждой секции |
| A1 | золотник (буква) + позиционер (цифра); в артикуле код указан один раз на все секции |
| G | резьба портов BSP (трубная цилиндрическая): P — G1/2; T — G3/4; A, B — G1/2 |
| KZ1 | коробка рычага (KZ) + рукоятка (1) |
| 1 после VRP | параллельное подключение секций |
| ED3 | электрогидравлическое управление ON/OFF секцией, ручной рычаг остается |
| VRP | редукционный клапан питания управления ED3 |
| VRE | подпорный клапан на сливе, нужен для работы ED3 |
| 24 | напряжение катушек ED3 — 24 В DC |
Состав секций по артикулу одинаковый; перед отгрузкой менеджер сверит его по шильдику.
Состав секций
| Секция | Код | Золотник | Позиционер |
|---|---|---|---|
| 1–2 | A1 | A — двусторонний, в нейтрали A и B закрыты | 1 — пружинный возврат в нейтраль |
Схема золотников
Символы положений по каталогу Badestnost. Над прямоугольником — номер положения, под ним — поведение позиционера: пружина — из этого положения золотник возвращается в 0, оранжевый ромб — фиксируется. Цифры слева — номера секций.
Как читать схему: каждый прямоугольник — одно положение золотника, стрелки показывают, куда идет масло. P — вход от насоса, T — слив в бак, A и B — линии к цилиндру или гидромотору, N — канал открытого центра: пока все золотники в нейтрали, масло проходит по нему через распределитель на слив (или на следующий распределитель) и насос работает без нагрузки. Как только золотник сдвинут в рабочее положение, канал N перекрывается и вся подача идет на потребителя.
- Золотник A: в положении 1 — P→B, A→T; в 0 — порты A, B, P и T перекрыты, масло от насоса проходит по каналу N (открытый центр) на слив; в 2 — P→A, B→T.
Что еще понадобится
- Комплектующие и аксессуары к гидрораспределителям — рычаги, коробки рычагов, ремкомплекты
- Как расшифровать артикул гидрораспределителя Badestnost
- P40 или Z50, P80 или Z80: что изменилось
Вопросы и ответы
Чем Z80 отличается от P80?
Z80 заменила P80: давление на входе 315 бар вместо 250, крепление 3 отверстия Ø9 (у P80 — 3 болта M8); шаг секций и резьбы портов те же.
На какое давление настроен предохранительный клапан?
Встроенный предохранительный клапан настроен на заводе на 180 бар; диапазон регулировки в стандартном исполнении — 120–250 бар, есть исполнения на 50–120 и 220–315 бар.
