Гидрораспределитель 04P40-1A8A8A8A8GKZ1 производства Badestnost AD (Болгария) — моноблочный направляющий распределитель с 4 секции и ручным управлением (рычаги). Предназначен для изменения направления потока рабочей жидкости, ограничения давления в гидролиниях и разгрузки насоса в нейтральной позиции золотников.
Технические данные: максимальное рабочее давление P = 250 бар (A, B = 300 бар, T = 50 бар), номинальный расход Q = 40 л/мин, ход золотника ±10 мм (для секций L12 — ±10 + 6 мм). Внутренние утечки — 30 см³/мин при 120 бар. Усилие на рычаге — менее 300 Н в направлении оси золотника.
Рабочие условия: рабочая жидкость — минеральное гидравлическое масло; температура масла −15…+80 °C; температура окружающей среды −40…+60 °C; вязкость 12…800 мм²/с (рекомендуемая 20…100 мм²/с); класс чистоты — NAS 1638 класс 10. Крепление моноблока — 3 болта M10, присоединение портов — внутренняя резьба.
Конфигурация: 4 × A8 (рычаги, каждая секция — 3-позиционный золотник с пружинным возвратом). Входная плита: GKZ1 (с предохранительным и обратным клапаном между P и T).
Применение: мобильная гидравлика (грузовые подъёмники, манипуляторы, коммунальная техника, сельхозтехника), где требуется точное ручное управление исполнительными механизмами через моноблочный распределитель серии P40 производства Badestnost.
Технические характеристики 04P40-1A8A8A8A8GKZ1
| Артикул производителя | 04P40-1A8A8A8A8GKZ1 |
| Тип | Моноблочный гидрораспределитель направляющий, ручное управление |
| Серия | P40 (Badestnost) |
| Количество секций | 4 секции |
| Конструктивное исполнение | Моноблок |
| Тип управления | Рычажное (механическое) |
| Конфигурация рычагов | 4 × A8 (рычаги, каждая секция — 3-позиционный золотник с пружинным возвратом) |
| Входная плита | GKZ1 (с предохранительным и обратным клапаном между P и T) |
| Максимальное рабочее давление (P) | 250 бар |
| Давление на линиях A, B | 300 бар (максимум) |
| Давление на линии T (бак) | 50 бар (максимум) |
| Номинальный расход (Q) | 40 л/мин |
| Ход золотника | ±10 мм (L12: ±10 +6 мм) |
| Усилие на рычаге | < 300 Н в направлении оси золотника |
| Внутренние утечки (A,B → T) | 30 см³/мин при 120 бар |
| Рабочая жидкость | Минеральное масло HLP/HVLP |
| Температура масла | −15…+80 °C |
| Температура окружающей | −40…+60 °C |
| Вязкость рабочей жидкости | 12…800 мм²/с (рек. 20…100) |
| Класс чистоты масла | NAS 1638 класс 10 |
| Крепление | 3 болта M10 |
| Присоединение портов | Внутренняя резьба |
| Производитель | Badestnost AD, Болгария |
Подробные характеристики и чертежи — в техническом PDF (прикреплён в блоке «Файли» ниже).
Сколько секций у 04P40-1A8A8A8A8GKZ1?
4 секции — это определяется префиксом артикула (например, 04 = 4 секции, 02 = 2 секции, 01 или просто P120 = 1 секция). Каждая секция управляет одной парой портов A/B (исполнительный механизм).

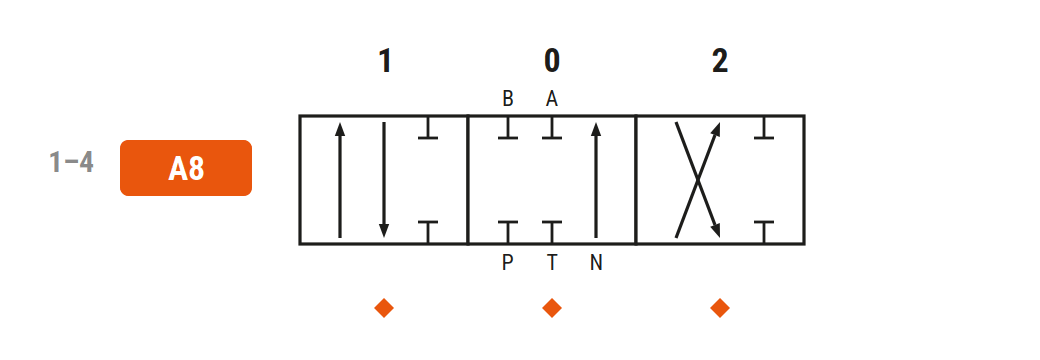

Что означает код A1 / A8 в названии артикула?
A — тип золотника с ручным рычажным управлением. A1 и A8 — разные символы спула (схема открытия/закрытия каналов в разных позициях). A8 — распространённый 3-позиционный золотник с пружинным возвратом в нейтраль. Конкретная schema ISO 1219 — в PDF Badestnost.
Что такое плита GKZ1 / G?
Входная (приёмная) плита — фланец для присоединения линий P (напор) и T (слив). GKZ1 — плита со встроенным предохранительным клапаном и обратным клапаном между P и T (стандартная комплектация для большинства заказов). G — базовая плита без дополнительных опций.
Какие максимальные давление и расход?
P = 250 бар (номинал), A/B = 300 бар (пик), Q ≤ 40 л/мин. Для длительной работы рекомендуем не выходить за 80% номинального давления (200 бар) — это продлевает ресурс золотников и предохранительного клапана.
Можно ли использовать с биомаслами HEPG/HEES?
Стандартное исполнение — для минеральных HLP/HVLP. Для биомасел уточняйте совместимость уплотнений у производителя (Badestnost AD) — для серии P могут быть специсполнения с FPM/EPDM.
