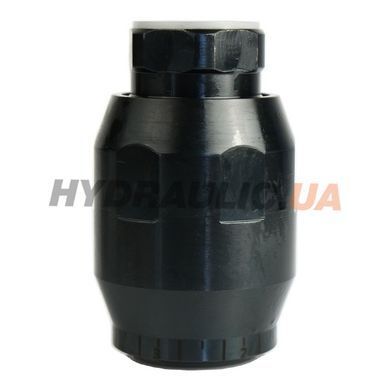

MK20G15 — дроссель с обратным клапаном Ponar NS20 для монтажа в трубопровод, резьба G 1″. Поток к порту A дросселируется в кольцевой щели между корпусом и поворотной втулкой — поворотом втулки расход меняют плавно. В обратном направлении давление жидкости поднимает конус обратного клапана (давление открытия 0,05 МПа), и жидкость проходит свободно. Часть потока через кольцевую щель самоочищает её. Рабочее давление — до 35 МПа.
Расшифровка кода MK20G15
- MK — дроссель с обратным клапаном
- 20 — условный размер NS20
- G — трубный монтаж (резьбовые порты G); это способ монтажа, а не размер резьбы
- 15 — номер серии из ряда 10…19; присоединительные и монтажные размеры в ряду неизменны
- без літери — уплотнения NBR (минеральные масла); V — FKM для фосфатных эфиров
Технические характеристики
| Тип | Дроссель с обратным клапаном, трубный |
| Условный проход | NS20 (Ду 20) |
| Резьба портов | G 1″ (порты A и B) |
| Максимальное рабочее давление | 35 МПа (350 бар) |
| Давление открытия обратного клапана | 0,05 МПа (0,5 бар) |
| Максимальный расход | серия NS6…30 — до 400 л/мин; для типоразмера — по графикам Δp–Q паспорта |
| Диаметр ØD2 | 72 мм |
| Длина L | 113 мм |
| Размеры S1 / S2 | 46 / 70 мм |
| Размер T1 | 18 мм |
| Рабочая жидкость | минеральное масло |
| Номинальная вязкость | 37 мм²/с при 55 °C |
| Диапазон вязкости | 2,8…380 мм²/с |
| Температура жидкости (в баке) | −20…+70 °C (рекомендуется 40…55 °C) |
| Температура окружающей среды | −20…+70 °C |
| Фильтрация | до 16 мкм (рекомендуется 10 мкм) |
| Уплотнения | NBR |
| Масса | 1,9 кг |
| Серия | 15 |
| Производитель | Ponar |
| Страна производства | Польша |
Габаритный чертёж

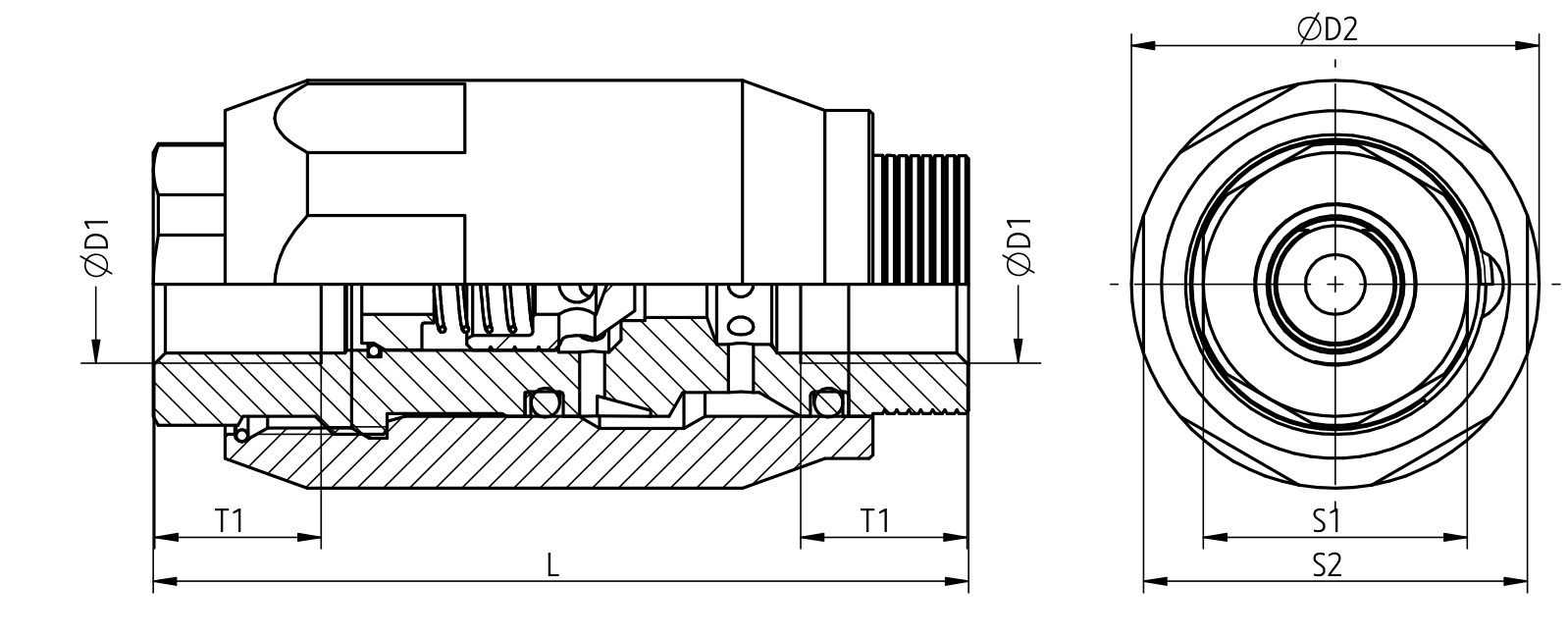

Габаритные и присоединительные размеры по паспорту производителя. PDF во вкладке «Файлы».
Что даёт это исполнение
- Регулирование в одном направлении и свободный обратный поток — один узел вместо дросселя и отдельного обратного клапана
- Давление открытия обратного клапана 0,05 МПа — малые потери на свободном ходу
- Кольцевая дроссельная щель самоочищается потоком
- 35 МПа рабочего давления, G 1″ без переходников в линии
Где применяется
Трубопроводы гидросистем, где рабочее сопротивление постоянно или изменение скорости под нагрузкой не критично: ограничение скорости опускания стрелы или платформы, подачи цилиндра, хода рабочего органа. Устанавливается прямо в линию в любом положении.
Какой гидроклапан нужен под конкретную задачу и каких ошибок избежать при выборе — в статье Типы и виды гидравлических клапанов.
FAQ
В каком направлении дросселирует?
Поток к порту A проходит через дроссельную щель. В обратном направлении открывается обратный клапан, и жидкость идёт свободно.
Можно ли регулировать под давлением?
Нет — паспорт запрещает. Сбросьте давление, поверните регулировочную втулку, затем подавайте давление.
Как правильно вкручивать в линию?
Держать ключом только шестигранный корпус. За регулировочную втулку не затягивать — паспорт это прямо запрещает. Положение монтажа — любое.
Держит ли дроссель постоянную скорость?
Нет. Расход через дроссель зависит от перепада давления и вязкости жидкости. Для постоянной скорости при переменной нагрузке нужен регулятор расхода с компенсацией давления.
