Пульт керування ПК-1963-03 — електричний пост керування для мініагрегату Q230407-03 / 5633-15. Містить контактор для електродвигуна 1,5 кВт (3-фазний 380 В), автоматичний вимикач 2,5-4 А (теплозахист), кнопки керування (4), аварійний стоп з фіксацією, клемник для підключення котушки соленоїда 24 В DC, світлодіодну індикацію мережі. Кабельні висновки: силовий W1 4×1,5 3 м, керуючий W2 3×1 3 м.
Пульт ПК-1963-03 забезпечує безпечне ввімкнення електродвигуна мініагрегату з тепловим захистом, плавним пуском (через контактор) і миттєвим вимкненням за допомогою аварійного стопа. Кнопки «Аварійний стоп», «Вліво», «Вправо», «Старт» — типового промислового виконання з тактильним відгуком, IP54.

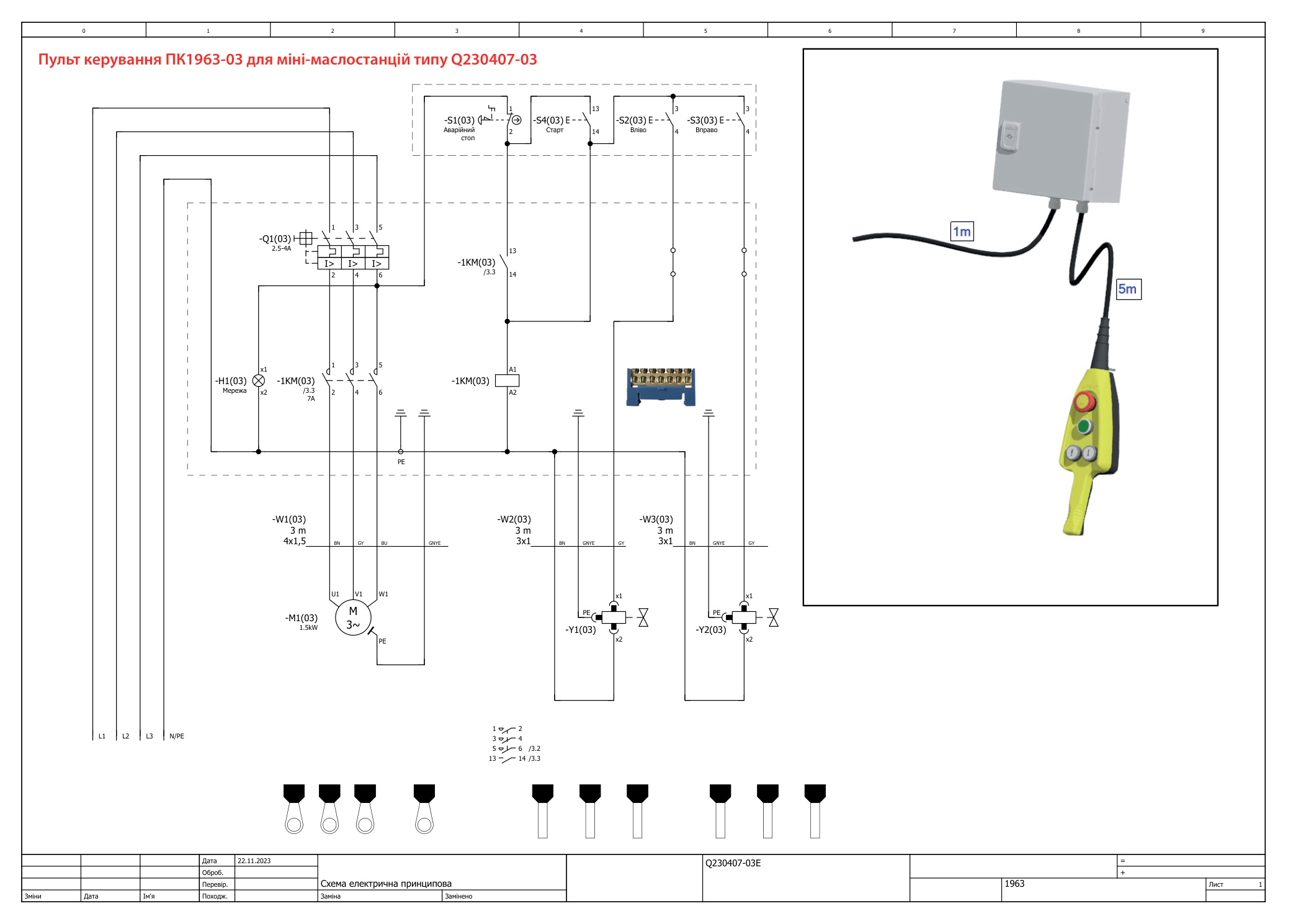

Електрична схема. Згідно з паспортом (зі схеми принципової у PDF): автомат Q1 (2,5-4 А) → контактор 1KM (котушка 24 В DC від кнопки «Вгору/Старт») → клеми U1/V1/W1 електродвигуна. Аварійний стоп S1 — нормально замкнутий контакт у ланцюзі котушки 1KM (при натисканні розриває коло — двигун зупиняється). Кнопки «Вгору» (S2) / «Вниз» (S3) — нормально розімкнуті, керують або контактором двигуна, або котушками соленоїдів через клемник.
Корпус і захист. Сталевий або поліпропіленовий корпус IP54 — захист від пилу і бризок (для промислових цехів, СТО, складських приміщень). Не рекомендовано встановлювати на відкритому повітрі (зимою або під час дощу) — потрібен додатковий захисний кожух IP65.
Підключення. Силовий кабель W1 3 м йде від щитка через автомат до пульта; всередині пульта підключається до клем мережі. Керуючий кабель W2 3 м від пульта йде до мініагрегату — до клемного блоку електродвигуна і котушки розподільника. Для версій з 2 котушками (03/04) — додатковий кабель W3 3 м.
Безпека експлуатації. Аварійний стоп S1 — з фіксацією: при натисканні залишається в положенні «Стоп» до примусового повороту проти годинникової стрілки. Це передбачено ДСТУ EN 60204-1 (електрообладнання машин — функціональні вимоги): аварійна зупинка повинна вимагати свідомого розблокування для перезапуску.
Технічні характеристики
| Тип | Електричний пульт керування мініагрегатом |
| Гарантія | 12 міс |
| Призначення / встановлення | Підключення до мініагрегату Q230407-03 / 5633-15 |
| Тип керування | Кнопкове, з фіксацією позицій |
| Кількість кнопок керування | 4 («Аварійний стоп», «Вліво», «Вправо», «Старт») |
| Аварійний стоп | Так — окрема кнопка з фіксацією, поворотом для разблокування |
| Потужність електродвигуна | До 1,5 кВт (керованого електродвигуна) |
| Тип живлення | 3-фазний 380 В мережа 50 Гц |
| Напруга мережі | 380 В (3~) або 220 В (1~) — згідно виконання |
| Напруга соленоїда | 24 В DC (живлення котушки розподільника) |
| Тепловий захист | Тепловий захист двигуна — вмонтований автомат 2,5-4 А |
| Електромагніт | 1 або 2 котушки соленоїдів 24 В DC (підключення через клемник) |
| Кабельне з'єднання | Силовий W1 + керуючий W2 + кабелі котушок W2/W3 |
| Довжина кабелю | 3 м (силовий W1), 3 м (керуючий W2, W3) |
| Індикація | Світлодіодна (Мережа / Готовність) |
| Клас захисту IP | IP54 (захист від пилу і бризок) |
| Клас захисту | I (з заземленням PE) |
| Робочий діапазон температур | −10…+40 °C (зовнішнє середовище) |
| Конфігурація гідросхеми | Контактор + автомат-вимикач + кнопки + аварійний стоп + клемник |
| Сумісність | Мініагрегат Q230407-03 / 5633-15 |
Габаритне креслення
Габаритне креслення ПК-1963-03 та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Особливості
- Готовий до підключення пост керування — без потреби розробки власної електросхеми
- Аварійний стоп з фіксацією — відповідає вимогам ДСТУ EN 60204-1
- Контактор + тепловий автомат 2,5-4 А — повний захист електродвигуна 1,5 кВт
- Світлодіодна індикація мережі — візуальне підтвердження подачі живлення
- IP54 — захист від пилу і бризок (промислові умови)
- Кабелі 3 м — достатньо для розташування мініагрегату на відстані до 2,5 м від пульта
Застосування
- Керування мініагрегатом Q230407-03 / 5633-15 у пресах, підйомниках, тестових стендах
- Промислові цехи і складальне обладнання
- СТО з гідравлічними підйомниками
- Калібрувальні лабораторії і тестові стенди
- Маркувальне і етикетувальне обладнання
Часті питання
Чи можна керувати іншим мініагрегатом, ніж Q230407-03 / 5633-15?
Технічно так — електросхема універсальна для двигунів 1,5 кВт (3-фазний 380 В). Але автомат 2,5-4 А підібраний саме під номінальний струм цього двигуна — для інших потужностей потрібно перевірити сумісність. Звертайтесь до менеджера для уточнення.
Як перепідключити кабелі W2/W3 при заміні розподільника?
Вимкніть автомат і дочекайтесь сигналу LED «Мережа» — погасання. Відкрутіть клемник усередині пульта, від’єднайте кабелі W2 (1 котушка) або W2+W3 (2 котушки), підключіть нові у тому ж порядку (по схемі з PDF). Затягуйте клеми з моментом 0,5 Н·м.
Чи входять кабелі у комплект?
Так, у комплект входять кабелі W1 (силовий) 3 м, W2 (керуючий) 3 м, для версій з 2 котушками — додатково W3 3 м. Для довжин понад 3 м замовляйте окремо подовжувачі того ж перерізу.
Який клас захисту IP пульта?
IP54 — захист від пилу (без проникнення всередину) і бризок води з будь-якого напрямку. Для відкритих умов (під дощем, у мийці) — встановіть пульт у додатковий захисний кожух IP65.
Що робити при спрацьовуванні теплового автомата?
Вимкніть пульт, дочекайтесь охолодження двигуна (10-15 хв), знову увімкніть автомат. Якщо спрацьовує повторно — перевірте: (1) чи не перевищено робочий цикл S3 30%; (2) чи правильно налаштовано запобіжний клапан маслостанції; (3) чи не блокується гідроциліндр або механізм. При необхідності — викликайте сервіс для діагностики.
