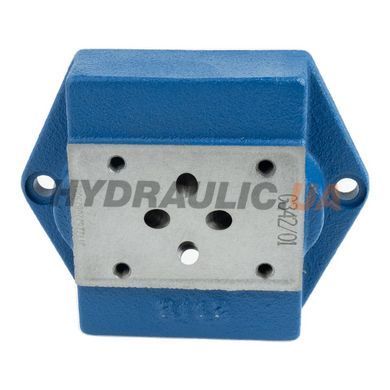

Монтажна плита Oleodinamica Mozioni G342/01 під 4WE6, ДУ6, різьба G 3/8″, 320 бар, Італія — підплита з різьбовими приєднаннями під апарати 4WE6. Монтажна площина виконана за DIN 24340 форма A (NG6), ISO 440-03-02-0-94 (ISO 4401-03) та CETOP RP 121H 4.2-4-03-320 (CETOP 03), тому на плиту стає будь-який апарат цього типорозміру незалежно від виробника. Робоча лінія виводиться різьбою G 3/8″, максимальний робочий тиск — 32 МПа (320 бар).
| Тип плити | G342/01 |
| Умовний прохід | ДУ6 (NS6) |
| Монтажна площина | DIN 24340 форма A (NG6) ISO 440-03-02-0-94 (ISO 4401-03) CETOP RP 121H 4.2-4-03-320 (CETOP 03) |
| Різьба приєднання | G 3/8″ |
| Максимальний робочий тиск | 32 МПа (320 бар) |
| Отвори та кріплення | P, T, A, B — G 3/8″ глибина 13 мм (4 отвори), зенківка Ø28 глибина 1 мм; кріплення апарата M5 глибина 10 мм (4 отвори); прохідні Ø7,6 мм (4); кріплення плити Ø7 мм (2 отвори) |
| Виробник | Oleodinamica Mozioni, Італія |

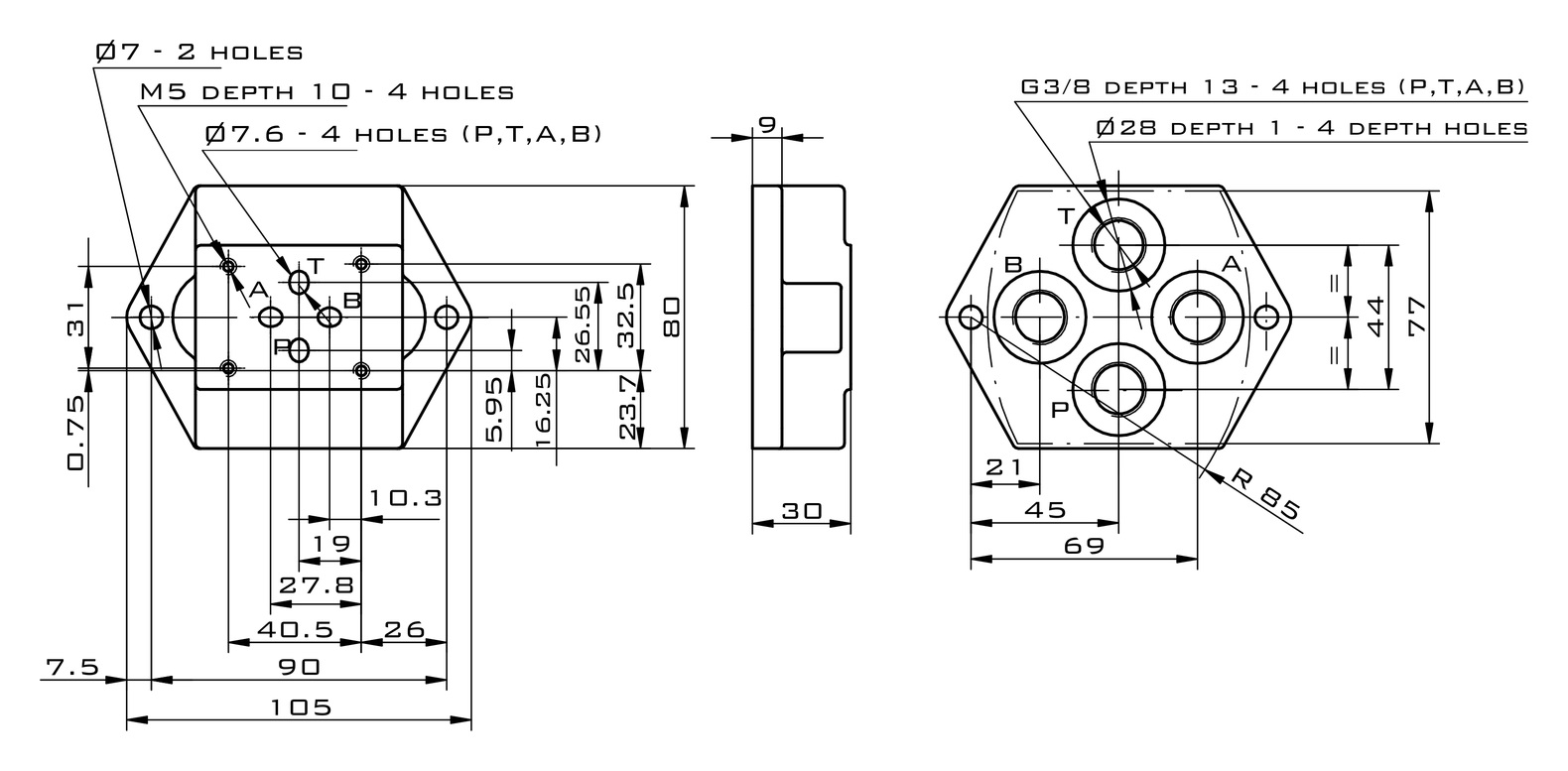

Габаритне креслення
Розміри, розташування отворів і глибини різьб — з паспорта Oleodinamica Mozioni «Subplates with threaded connections», версія 01/22. Повний PDF — у вкладці «Файли».
Які апарати стають на плиту
гідророзподільники WE6, WH6, WMM6, WMD6; запобіжні клапани ZDB6; редукційні ZDR6; дросельні Z2FS6; гідрозамки Z2S6; зворотні Z1S6.
Особливості
- Різьбові порти G 3/8″ — трубопровід під'єднується напряму, без перехідників.
- Монтажна площина CETOP 03 — взаємозамінна з апаратами Bosch Rexroth, PONAR, Mozioni та інших виробників цього стандарту.
- Розрахована на 320 бар — той самий рівень, що й апарати, які на неї стають.
Питання та відповіді
Чи стане на цю плиту апарат іншого виробника?
Так, якщо його монтажна площина відповідає CETOP 03 (ISO 4401-03). Це міжнародний стандарт, розташування отворів однакове в усіх виробників.
Який тиск витримує плита?
32 МПа, тобто 320 бар — максимальний робочий тиск за паспортом.
Чи входять кріпильні гвинти в комплект?
Ні. Гвинти кріплення апарата до плити йдуть з апаратом, а кріплення самої плити до основи добирається за отворами на кресленні.
Чим ця плита відрізняється від сусідніх у категорії?
Типорозміром і різьбою: тут ДУ6 і G 3/8″. Плита іншого ДУ має інше розташування отворів і на ваш апарат не стане.
